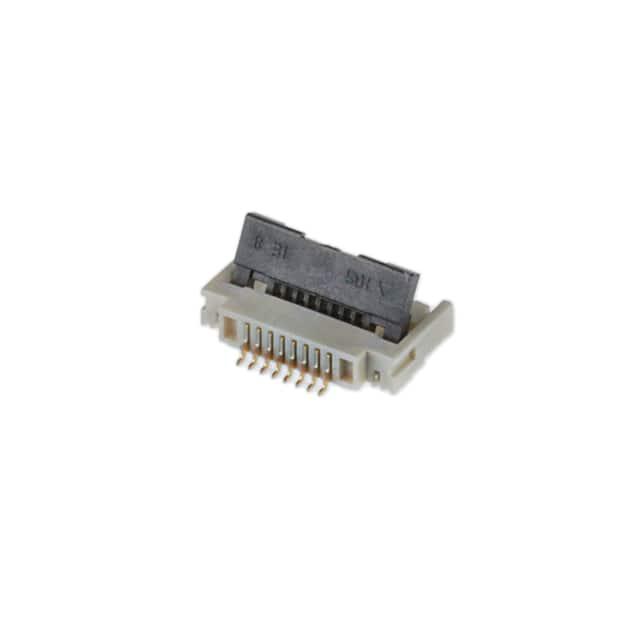

TF31-8S-0.5SH(800)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 8pin 米黄色 1.75mm FFC,FPC 500mA 金 底部 贴片安装
供应商型号: TF31-8S-0.5SH(800)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC FFC/FPC连接器 TF31-8S-0.5SH(800)

TF31-8S-0.5SH(800)概述

    Hirose TF31 系列 FPC/FFC 连接器技术手册解析

    1. 产品简介


    Hirose TF31 系列是一款广泛应用于消费电子、通信设备及工业控制领域的底部接触前翻转式柔性印刷电路(FPC)和柔性扁平电缆(FFC)连接器。其主要特征包括0.5mm和1.0mm两种间距,以及1.75mm和2.0mm两种高度选择。这些特性使其能够灵活适应多种电子设计需求。

    2. 技术参数


    - 间距选择: 0.5mm/1.0mm
    - 高度选择: 1.75mm/2.0mm
    - 连接器类型: 底部接触、前翻转式
    - 额定电流: 0.5A
    - 额定电压: 50V AC/DC
    - 绝缘电阻: ≥500MΩ(100V DC)
    - 接触电阻: ≤50mΩ
    - 耐压能力: 150V DC持续1分钟
    - 柔性电路厚度: 0.3±0.03mm

    3. 产品特点和优势


    1. 多样的选择性: 提供不同间距和高度的选择,满足多样化的应用需求。
    2. 用户友好的设计: 用于操作的致动器可打开至110°,便于安装和维护。
    3. 高可靠性: 高FPC保持力设计及防止焊锡渗透,确保长时间稳定运行。
    4. 环保合规: 符合RoHS标准,且符合卤素自由要求(氯和溴含量分别不超过900ppm,总含量不超过1500ppm),适合绿色电子产品生产。

    4. 应用案例和使用建议


    Hirose TF31系列连接器广泛应用于移动设备、平板电脑、医疗仪器等需要高性能和高可靠性的场合。在使用时应注意保证柔性电路板的正确安装角度以避免损坏;同时由于其高接触密度,应注意散热设计以防止过热。

    5. 兼容性和支持


    该系列产品与其他品牌的标准柔性印刷电路板和柔性扁平电缆具有良好的兼容性。Hirose公司为客户提供详尽的技术文档和支持服务,帮助解决客户可能遇到的问题。

    6. 常见问题与解决方案


    - Q: 如何判断连接器是否损坏?
    A: 检查接触电阻是否超出规定范围。
    - Q: 使用过程中如何避免磨损?
    A: 确保连接器插拔过程中的对准度,避免强力插入或拔出。
    - Q: 如何处理安装错误导致的问题?
    A: 拆除后重新按照正确的步骤进行安装,必要时参考制造商提供的安装指南。

    7. 总结和推荐


    Hirose TF31系列连接器凭借其多样化的设计、高可靠性以及良好的环保特性,在众多同类产品中脱颖而出。强烈推荐在需要高性能、高可靠性且符合绿色环保标准的应用场景中采用此款产品。

TF31-8S-0.5SH(800)参数

参数
连接器/触头类型 底部
扁平柔性类型 FFC,FPC
板上高度 1.75mm
间距 500μm
外壳颜色 米黄色
端接 焊盘
针脚数 8pin
触头镀层
额定电流 500mA
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TF31-8S-0.5SH(800)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

TF31-8S-0.5SH(800)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC TF31-8S-0.5SH(800) TF31-8S-0.5SH(800)数据手册

TF31-8S-0.5SH(800)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.104
1000+ ¥ 0.9676
3000+ ¥ 0.826
库存: 9000
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 110.4
