FH19SC-24S-0.5SH(09)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 24pin 米黄色 950μm FFC,FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: JY-FH19SC-24S-0.5SH(09)
供应商: 云汉优选
标准整包数: 1

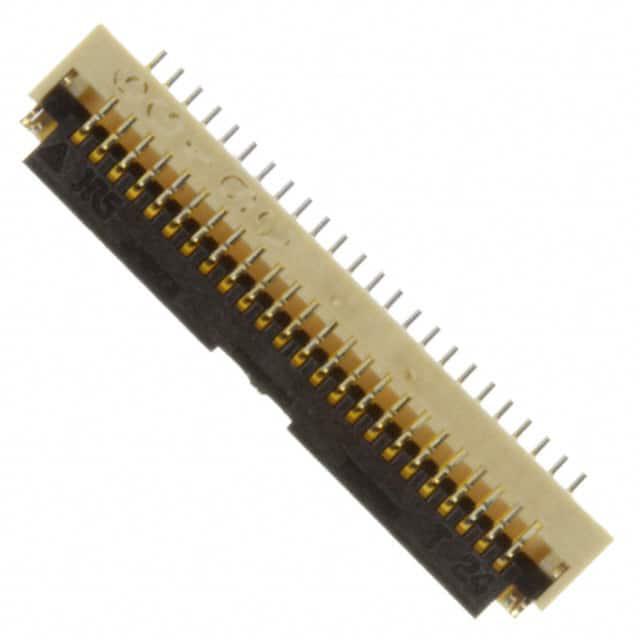

HIROSE ELECTRIC FFC/FPC连接器 FH19SC-24S-0.5SH(09)

FH19SC-24S-0.5SH(09)概述


    产品简介


    产品类型:
    低轮廓0.5毫米间距FPC/FFC连接器(FH19C系列/FH19SC系列)。
    主要功能:
    - 高密度连接
    - 高可靠性
    - 支持柔性印刷电路(FPC)和柔性扁平电缆(FFC)
    应用领域:
    适用于便携式设备和移动个人设备,如智能手机、平板电脑等,特别适合需要高密度和低轮廓连接的应用场景。

    技术参数


    - 电流额定值: 0.5A(注意,所有触点同时通过电流时使用70%的电流额定值)
    - 电压额定值: 50V AC
    - 工作温度范围: -55°C 至 +85°C
    - 储存温度范围: -10°C 至 +50°C
    - 绝缘电阻: 最小500兆欧姆(100V DC)
    - 耐压测试: 无闪络或绝缘击穿(150V AC/1分钟)
    - 接触电阻: 最大100毫欧姆
    - 振动与冲击测试: 接触电阻最大100毫欧姆,无损坏、裂纹或部件位移
    - 湿度测试: 接触电阻最大100毫欧姆,绝缘电阻最小100兆欧姆

    产品特点和优势


    - 低轮廓设计: 高度仅0.9毫米,非常适合空间有限的应用。
    - 轻量化设计: 重量较同类产品减少约78%,有助于减轻设备整体重量。
    - 底部表面平整: 底部无裸露触点,底部可容纳PCB走线。
    - 旋转锁扣系统: 简化插入过程,确保可靠连接。
    - 适用多种厚度: 可支持0.2mm和0.3mm厚度的FPC/FFC。
    - 广泛触点范围: 触点位置从4到50个不等,适用性强。
    - 环保材料: 符合卤素无害标准。

    应用案例和使用建议


    应用案例:
    该产品广泛应用于便携式设备、智能手机和平板电脑等。具体例子包括:
    - 智能手机内部连接组件
    - 平板电脑内部柔性电路连接
    - 数码相机和多媒体播放器的主板连接
    使用建议:
    1. 在安装过程中,确保FPC/FFC完全平行插入,并避免过度施加压力。
    2. 连接操作时应轻轻抬起并闭合活动锁扣,以保证最佳连接效果。
    3. 不要超过活动锁扣的最大开启角度(130°),以免造成永久损坏。
    4. 移除FPC/FFC时,应小心缓慢拔出,避免触点变形。

    兼容性和支持


    该产品与现有主流电子设备具有良好的兼容性,可通过自动化设备进行贴装。制造商提供了全面的技术支持和维护服务,帮助用户更好地使用和维护产品。

    常见问题与解决方案


    - 问题: 过度用力导致连接失效。
    - 解决方案: 使用拇指或食指轻轻操作活动锁扣,避免使用工具。

    - 问题: 插入FPC/FFC时出现接触不良。
    - 解决方案: 确保FPC/FFC完全平行插入,避免刮擦或弯曲。

    总结和推荐


    综合评估:
    FH19C系列和FH19SC系列连接器凭借其低轮廓、轻量化、高可靠性等优势,在便携式设备和移动设备中表现出色。适用于高密度和高要求的电子应用环境,具备广泛的触点范围和良好的兼容性。
    推荐:
    鉴于上述优点,强烈推荐在便携式电子设备中使用这些连接器,特别是需要高性能、轻量化的应用场景。这些连接器不仅提高了设备的可靠性和耐用性,还为设计师提供了更多的灵活性和空间优化选择。

FH19SC-24S-0.5SH(09)参数

参数
板上高度 950μm
额定电流 500mA
外壳颜色 米黄色
端接 焊盘
间距 500μm
连接器/触头类型 底部
针脚数 24pin
触头镀层
扁平柔性类型 FFC,FPC
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH19SC-24S-0.5SH(09)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH19SC-24S-0.5SH(09)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH19SC-24S-0.5SH(09) FH19SC-24S-0.5SH(09)数据手册

FH19SC-24S-0.5SH(09)封装设计

查看详情并下载
Symbol
Footprint
3D Model
