FH12-5S-1SH(55)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 1mm间距5p FPC插座 FPC连接器, FH12系列, 单排, 表面, 焊接
供应商型号: AV-A-HISFH125S1SH55
供应商: Avnet
标准整包数: 2000

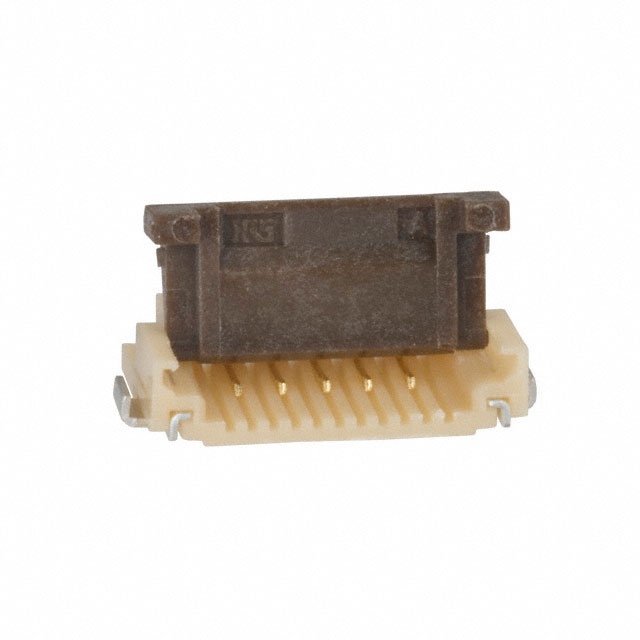

HIROSE ELECTRIC FFC/FPC连接器 FH12-5S-1SH(55)

FH12-5S-1SH(55)概述

    # FH12系列:0.5mm和1mm间距柔性扁平电缆连接器

    产品简介


    FH12系列是一款专为柔性扁平电缆(FPC/FFC)设计的连接器,提供0.5mm和1mm两种间距选项。该系列连接器以其高密度安装能力和便捷的操作机制而闻名,适用于多种电子产品和消费电子设备中。

    技术参数


    - 电流额定值:0.5A DC(当所有触点通过电流时,实际使用时建议不超过70%)
    - 电压额定值:50V AC
    - 操作温度范围:-40°C至+85°C
    - 储存温度范围:-10°C至+50°C
    - 操作湿度范围:相对湿度90%最大值
    - 储存湿度范围:相对湿度90%最大值
    - 绝缘电阻:最小500MΩ @ 100V DC
    - 耐电压:无闪络或绝缘击穿,150V AC/1分钟
    - 接触电阻:最大50mΩ @ 1mA
    - 振动测试:接触电阻最大50mΩ @ 10至55Hz,单振幅0.75mm
    - 冲击测试:接触电阻最大50mΩ @ 3个周期的3轴向

    产品特点和优势


    1. 旋转式一键式零插拔力(ZIF)机制:易于操作,只需轻轻一按即可完成连接。
    2. 清晰的触觉反馈:成功对接后会有明确的触觉提示。
    3. 高密度安装支持:在保持小尺寸的同时实现高密度安装,可以安装在PCB中心位置。
    4. 顶部接触、底部接触和垂直安装类型:三种安装方式满足不同的应用场景需求。
    5. 1mm间距型号:除了0.5mm间距外,还提供1mm间距版本。
    6. 加强型摇杆:在30到53针数范围内提供带有加强摇杆的产品,增加额外的安全保护以防止摇杆损坏。

    应用案例和使用建议


    应用案例
    - 移动设备:由于其紧凑的设计和高密度安装能力,FH12系列特别适合用于手机和平板电脑内部的连接。
    - 工业自动化设备:该系列连接器因其坚固性和可靠性,在工业自动化领域的线缆连接中有着广泛的应用。
    - 家用电器:如智能电视、冰箱等家电产品,用于内部模块间的信号传输。
    使用建议
    - 正确插入和取出:确保按照规范操作,避免过度用力或错误插入导致连接不稳定或损坏。
    - 环境适应性:考虑到高湿度环境可能影响性能,建议采取适当的防护措施。
    - 材料选择:根据实际应用需求选择合适的FPC/FFC材料和厚度,以确保最佳性能和耐用性。

    兼容性和支持


    - 兼容性:FH12系列可与市面上大多数标准柔性扁平电缆兼容。
    - 厂商支持:HIROSE提供详尽的技术文档和支持服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入时接触不良 | 确保插入位置准确且垂直插入 |
    | 拆卸时容易断裂 | 轻轻抬起摇杆,不要强行拆卸 |

    总结和推荐


    FH12系列连接器凭借其独特的旋转式ZIF机制、高密度安装能力和多样的安装方式,成为高性能、高可靠性的首选产品。该系列连接器不仅在操作便捷性和耐用性方面表现出色,而且能够满足不同应用场景的需求。我们强烈推荐使用FH12系列连接器,特别是在需要高密度连接和便捷操作的场合。

FH12-5S-1SH(55)参数

参数
间距 1mm
针脚数 5pin
板上高度 2mm
额定电流 500mA
端接 焊盘
外壳颜色 米黄色
触头镀层
扁平柔性类型 FFC,FPC
连接器/触头类型 底部
长*宽*高 9.6mm(长度)*6.4mm(高度)
通用封装 SMD,P=1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH12-5S-1SH(55)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH12-5S-1SH(55)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH12-5S-1SH(55) FH12-5S-1SH(55)数据手册

FH12-5S-1SH(55)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.2859 ¥ 2.5298
6000+ $ 0.2833 ¥ 2.5072
库存: 4000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 5059.6
