FH52K-10S-0.5SH

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 10pin 2mm FFC,FPC 金 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: FH52K-10S-0.5SH
供应商: 云汉优选
标准整包数: 1

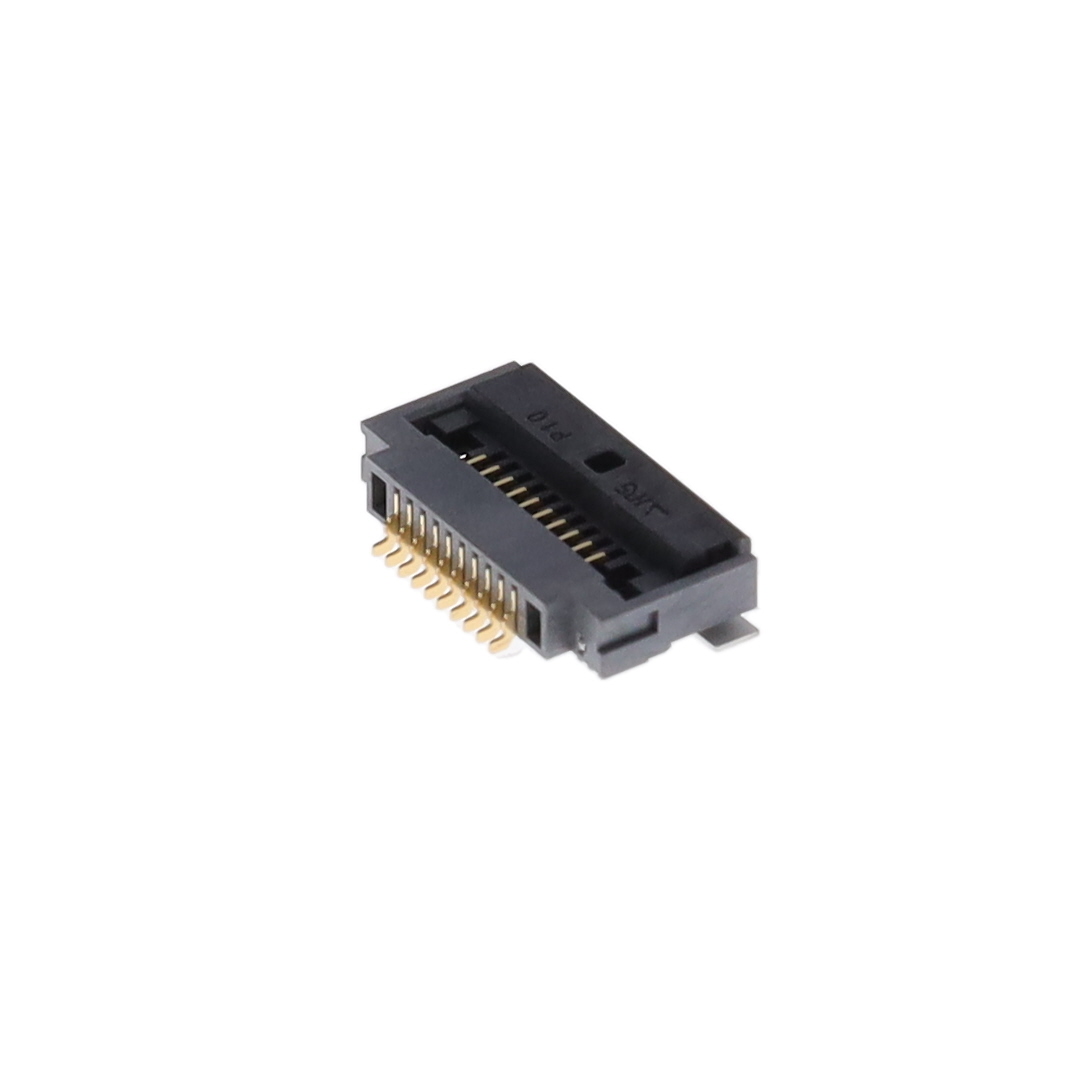

HIROSE ELECTRIC FFC/FPC连接器 FH52K-10S-0.5SH

FH52K-10S-0.5SH概述

    FH52系列:FPC/FFC ZIF连接器

    产品简介


    FH52系列是一款高可靠性的柔性印刷电路板(FPC)/柔性扁平电缆(FFC)零插入力(ZIF)连接器。这些连接器广泛应用于消费电子、汽车、工业控制等领域,满足高性能和高可靠性要求。

    技术参数


    - 额定电流:0.5A(注意:当通过所有触点时,使用电流额定值的70%)
    - 额定电压:50V AC rms
    - 工作温度范围:-40°C 至 +105°C(含电流引起的温升)
    - 存储温度范围:-10°C 至 +50°C
    - 湿度范围:相对湿度 90% 最大(无冷凝)
    - 绝缘电阻:500 MΩ 最小(100V DC)
    - 耐压:150V AC rms / 1分钟内无闪络或绝缘击穿
    - 接触电阻:50 mΩ最大
    - 机械寿命:插入/拔出 20次,无损坏、裂缝或部件移位
    - 振动测试:无1μs以上电气断开,接触电阻50 mΩ最大,频率10至55Hz,单振幅0.75mm,每个方向10次循环
    - 冲击测试:无1μs以上电气断开,接触电阻50 mΩ最大,加速度981m/s²,持续6ms,正弦半波形,每个轴3个周期
    - 温循测试:无1μs以上电气断开,接触电阻50 mΩ最大,绝缘电阻50 MΩ最小,温度-40°C/+15°C至+35°C/+105°C/+15°C至+35°C,时间:30分钟/2至3分钟/30分钟/2至3分钟,共5个周期
    - 焊接热测试:无影响性能的变形

    产品特点和优势


    1. 高可靠性连接和坚固结构:提供一个高可靠性和强健结构的FPC/FFC连接器,符合严格的设计要求。
    2. 多样化的产品选项:包括长金属配件型(FH52E)、高温型(FH52K)和双点接触型(FH52T),适应各种应用需求。
    3. 简化操作:采用翻盖锁定结构,便于接插和拆卸,减少操作所需力量,提供清晰的触觉反馈。
    4. 增强保持力:侧抓技术结合带标签的FPC/FFC增加了水平方向上的保持力。
    5. 支持标准0.3mm厚FPC/FFC:接受易于制造且具有出色插入性能的FPC/FFC。
    6. 全封闭式结构助于PCB布局:底部完全封装的结构保护触点并消除了对PCB图案和设计的限制。
    7. 无卤材料:符合RoHS标准,所有材料和物质的溴含量不超过900ppm,氯含量不超过900ppm,溴和氯总含量不超过1500ppm。
    8. 支持自动拾放安装:采用卷带包装,兼容自动机器安装(每卷3000件)。
    9. 多种包装选项:除了标准的3000件/卷包装外,还提供500件/卷的包装选项。

    应用案例和使用建议


    FH52系列连接器广泛应用于汽车、工业自动化和消费电子等领域。例如,在汽车应用中,FH52K型连接器因其耐高温特性(可达125°C)而特别适用。在工业自动化领域,FH52T型连接器因其双点接触结构可以提高抗尘能力,适用于恶劣的工作环境。在消费电子领域,FH52E型连接器因其长金属配件便于视觉检查焊点条件,特别适合用于需要精细组装的应用。
    使用建议:
    - 在组装前确保FPC/FFC连接器清洁,避免灰尘和异物污染。
    - 确保正确的焊接温度和时间,以防止焊料不当导致接触不良。
    - 在安装过程中,遵循翻盖锁定结构的操作指南,以确保正确和安全的连接。

    兼容性和支持


    FH52系列连接器支持自动机器安装,适用于卷带包装(3000件/卷或500件/卷)。产品符合RoHS标准,不含卤素。关于产品变型的具体信息,可联系制造商HIROSE获取详细资料。厂商提供技术支持和售后服务,确保客户能够顺利应用这些连接器。

    常见问题与解决方案


    - 问题1:连接器在多次插拔后接触电阻增加。
    - 解决方案:检查是否有污染物积累,如灰尘或油脂。清洗并重新安装连接器,确保正确对齐。
    - 问题2:连接器在高湿度环境下出现短路。
    - 解决方案:确认绝缘材料没有受损,确保连接器周围的环境干燥。在高湿度环境中使用适当的防潮措施。
    - 问题3:连接器在振动环境下稳定性差。
    - 解决方案:检查连接器是否正确安装,并确保接触点稳定。必要时,考虑使用额外的固定装置来提高连接器的稳定性。

    总结和推荐


    FH52系列连接器以其高可靠性、多样化的应用选项和易操作性成为市场上的一款优秀产品。它的多项技术优势使其在汽车、工业和消费电子等多个领域中表现出色。如果你正在寻找一种耐用、高效且多功能的FPC/FFC连接器,FH52系列是一个值得考虑的选择。

FH52K-10S-0.5SH参数

参数
连接器/触头类型 底部
针脚数 10pin
触头镀层
端接 焊盘
间距 500μm
板上高度 2mm
扁平柔性类型 FFC,FPC
外壳颜色 -
额定电流 -
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH52K-10S-0.5SH厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH52K-10S-0.5SH数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH52K-10S-0.5SH FH52K-10S-0.5SH数据手册

FH52K-10S-0.5SH封装设计

查看详情并下载
Symbol
Footprint
3D Model
