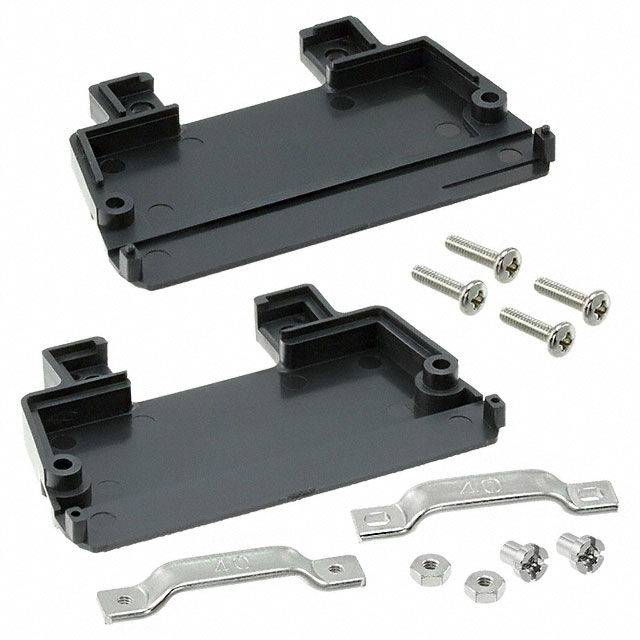

HIF3-40CV(72)

产品分类: 矩形连接器 - 配件
厂牌: HIROSE ELECTRIC
产品描述: 40pin Backshell HIF3 Series
供应商型号: HIF3-40CV(72)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 配件 HIF3-40CV(72)

HIF3-40CV(72)概述

    电子元器件产品技术手册:HIF3B 系列电缆连接器

    1. 产品简介


    HIF3B 系列电缆连接器是专为军用标准(MIL Standard)设计的产品,适用于广泛的应用领域。此系列连接器经过严格的测试和认证,确保在极端条件下的可靠性和耐用性。HIF3B 连接器主要用于电子设备之间的信号传输,如航空、军事、通信等领域。

    2. 技术参数


    - 工作温度范围:-55°C 到 +85°C(包括电流流过引起的温度上升)
    - 工作湿度范围:40% 到 80%
    - 存储温度范围:-10°C 到 +60°C
    - 存储湿度范围:40% 到 70%
    - 额定电流:
    - IDC 类型:1A
    - 压接类型:32, 36 AWG:1A
    - 其他:3A
    - 额定电压:200V
    - 绝缘电阻:最小 1000MΩ(500V DC)
    - 耐压测试:无闪络或绝缘击穿(650V AC/1分钟)
    - 接触电阻:最大 15mΩ(0.1A 测试电流)
    - 振动耐受性:无1μs或更长时间的电连续性中断(频率:10到55Hz,单振幅0.75mm,每个方向2小时)
    - 稳态湿度测试:绝缘电阻≥1000MΩ(96小时,温度40°C,湿度90%-95%)
    - 温度循环测试:无损坏、裂缝或零件松动(-55°C到+15°C到+35°C,每个阶段不超过5分钟,共5个周期)
    - 耐久性(插拔):接触电阻≤15mΩ(500次插拔)
    - 耐焊接热测试:无影响性能的组件变形(焊浴:260°C,10秒;手动焊接:360°C,5秒)

    3. 产品特点和优势


    - 军用标准认证:HIF3B 系列已通过 MIL 标准认证,确保在恶劣环境中的可靠性。
    - UL 认证:HIF3B 系列连接器已获得 UL 认证,符合行业安全标准。
    - 防误插入机制:此连接器配有防止误插入的设计,具体包括导键和插座凸缘的组合。
    - 适用电缆:适用于 UL2651 28 AWG 平行电缆(7芯/0.127mm,外径0.9±0.1mm)。

    4. 应用案例和使用建议


    HIF3B 系列电缆连接器适用于各种电子设备之间的信号传输,例如:
    - 航空航天设备
    - 军事通信系统
    - 高可靠性要求的工业控制系统
    使用建议:
    - 在使用前请仔细阅读并遵循技术手册中的安装指南。
    - 定期检查连接器的接触状态,确保良好接触。
    - 在极端环境下使用时,请确保符合工作温度和湿度的要求。

    5. 兼容性和支持


    HIF3B 系列电缆连接器兼容多种电缆类型,并且具有高互换性。制造商提供详细的技术支持和售后服务,以确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - 问题1:连接器接触不良。
    - 解决方案:重新进行焊接或压接操作,确保正确安装。
    - 问题2:温度异常导致连接器故障。
    - 解决方案:检查连接器的工作环境是否符合技术参数中的温度范围,必要时采取降温措施。
    - 问题3:无法防止误插入。
    - 解决方案:检查导键和插座凸缘的安装是否正确,确保防误插入机制正常工作。

    7. 总结和推荐


    HIF3B 系列电缆连接器凭借其高可靠性、广泛的适用范围和卓越的性能,在电子设备中扮演着重要角色。其独特的防误插入设计和军用标准认证使其在市场上具备显著的竞争优势。我们强烈推荐在需要高可靠性的应用场合使用此系列产品。
    本文基于HIF3B系列电缆连接器的技术手册撰写,希望对您的选型和使用提供有益参考。

HIF3-40CV(72)参数

参数
针脚数 40pin
配件类型 Backshell
配套使用/相关产品 HIF3 Series
零件状态 在售
包装方式 托盘

HIF3-40CV(72)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF3-40CV(72)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 配件 HIROSE ELECTRIC HIF3-40CV(72) HIF3-40CV(72)数据手册

HIF3-40CV(72)封装设计

查看详情并下载
Symbol
Footprint
3D Model
