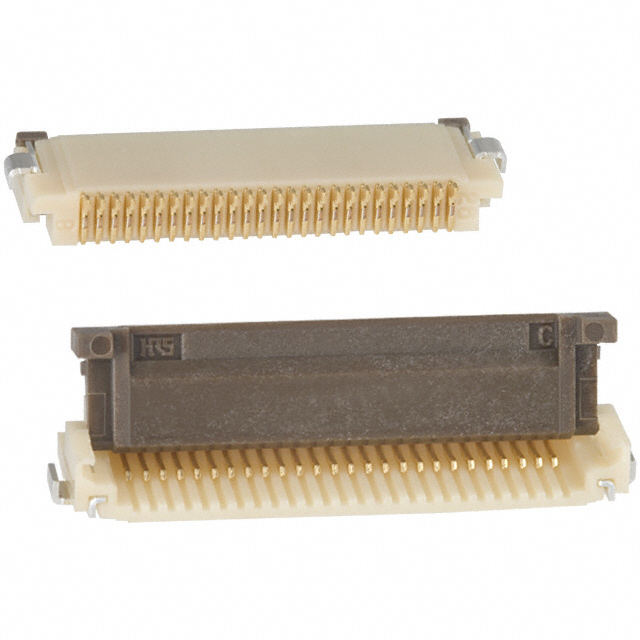

FH12-26S-0.5SH(1)(98)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 26pin 米黄色 2mm FFC,FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装 17.1mm(长度)
供应商型号: 3492946
供应商: 海外现货
标准整包数: 500
HIROSE ELECTRIC FFC/FPC连接器 FH12-26S-0.5SH(1)(98)

FH12-26S-0.5SH(1)(98)概述


    产品简介


    FH12系列0.5mm和1mm间距柔性扁平电缆/柔性印刷电路板连接器
    FH12系列连接器主要用于连接柔性扁平电缆(FPC)和柔性印刷电路板(FFC)。这类连接器具有高密度安装、便捷的操作机制以及优良的耐用性,广泛应用于消费电子产品、便携式医疗设备、工业自动化控制以及通信设备等领域。

    技术参数


    - 电流额定值:0.5A DC(当通过所有接触点传输电流时,实际使用中建议使用电流额定值的70%)
    - 电压额定值:50V AC
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-10°C 至 +50°C
    - 工作湿度范围:相对湿度,最大90%
    - 材料/表面处理:绝缘体采用聚酰胺或LCP(60位置颜色为象牙色),接触件采用磷青铜并镀金,金属配件则采用黄铜并镀锡

    产品特点和优势


    1. 旋转式一次锁紧零插拔力机制:操作简便且所需力量较小。
    2. 清晰触觉反馈:在连接完成后提供明确的触觉反馈。
    3. 高密度安装支持:相较于滑动锁定连接器,FH12系列占用空间更少,适合中心位置安装于PCB上。
    4. 多种连接方式:提供顶部接触、底部接触和垂直安装三种类型。
    5. 1mm间距产品:除了0.5mm间距外,还提供了1mm间距的产品选择。
    6. 加固式翻盖锁扣机构:对于30、40、45、50和53针数的FH12S版本,提供了加固式翻盖锁扣,以提高防断裂能力。

    应用案例和使用建议


    FH12系列连接器适用于各类需要高密度、紧凑设计的应用场景,如智能手机、平板电脑、智能手表、小型医疗设备等。例如,在一台高端智能手机的设计中,为了实现更加紧凑的内部布局,FH12系列连接器可以通过较小的空间需求进行高效连接。在使用过程中,建议按照产品手册提供的指导对FPC/FFC的导电面进行适当的尺寸设计,以确保最佳的电气连接效果。

    兼容性和支持


    根据手册描述,FH12系列连接器可与不同类型的FPC/FFC产品兼容。制造商提供了详细的技术文档和安装指南,包括推荐的FPC/FFC尺寸及焊锡热阻抗等信息,以便用户更好地使用和维护产品。如果需要进一步的支持,可以通过联系HIROSE公司获取技术支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器插入阻力大 | 确认FPC/FFC插头与插座完全对齐,检查是否存在异物阻碍。 |
    | 插拔后出现短路 | 检查连接器是否有损坏或变形,必要时更换新的连接器。 |
    | 使用过程中接触电阻增加 | 定期清理连接器内部的灰尘和污垢,保持清洁。 |

    总结和推荐


    总体而言,FH12系列连接器以其独特的设计、优异的电气性能和广泛的适用范围成为电子元器件市场中的明星产品。它们不仅能够满足不同应用场景的需求,还能提供可靠稳定的连接性能。鉴于这些显著的优点,强烈推荐在需要高密度、紧凑布局的应用中使用该系列产品。无论是消费电子产品还是专业医疗设备,FH12系列连接器都能展现出其卓越的性能和可靠性。

FH12-26S-0.5SH(1)(98)参数

参数
外壳颜色 米黄色
端接 焊盘
触头镀层
间距 500μm
连接器/触头类型 底部
额定电流 500mA
板上高度 2mm
针脚数 26pin
扁平柔性类型 FFC,FPC
长*宽*高 17.1mm(长度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
