首页  >  产品百科  >  QR/P8-12P-C(01)

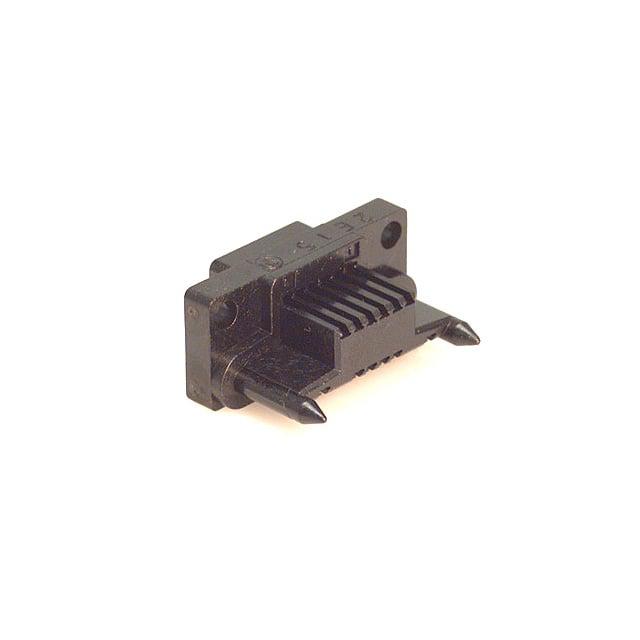

QR/P8-12P-C(01)

产品分类: 背板连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Hirose 连接器外壳, 12路, 2mm节距, 2行
供应商型号: 7294249
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 背板连接器 - 外壳 QR/P8-12P-C(01)

QR/P8-12P-C(01)概述

    QR/P8 系列:紧凑型、高引脚数的插销连接器



    产品简介



    QR/P8 系列是紧凑型、矩形、高引脚数、插销连接器,适用于机架和面板应用。它作为 QR/P、QR/P1 和 QR/P4 系列的更紧凑版本,在市场上得到了广泛认可。该系列产品提供了三种不同引脚数选项:8、12 和 20。通过压接方式连接电线,以实现更便捷的连接和更高的可靠性。


    技术参数



    - 操作温度范围:-10°C 到 +60°C
    - 额定电流:
    - 功率:最大 3A(使用 20AWG)
    - 信号:最大 2A(使用 24AWG)
    - 额定电压:
    - 功率:交流 300V
    - 信号:交流 30V
    - 接触电阻:最大 30mΩ(1A 直流条件下)
    - 绝缘电阻:最小 1000MΩ(500V 直流条件下)
    - 耐压强度:
    - 功率:交流 2000V(1 分钟)
    - 信号:交流 500V(1 分钟)
    - 安全标准:UL、CSA、TÜV 认证


    产品特点和优势



    1. 紧凑设计:与 QR/P4 系列相比,体积减小 20%,但保持相同的引脚数量。
    2. 集成结构:导针和外壳一体化设计,节省空间。
    3. 浮动设计:采用阶梯螺钉,确保浮动连接。
    4. 认证齐全:符合 UL、CSA 和 TÜV 安全标准。


    应用案例和使用建议



    QR/P8 系列适合于需要高密度连接的应用场景,如通信设备、工业自动化系统和医疗仪器等。对于实际应用,建议根据具体需求选择合适的电缆类型,并确保电缆直径符合要求(20 至 28 AWG)。此外,建议在连接过程中使用适当的工具(如手动或自动压接工具),以保证连接质量和可靠性。


    兼容性和支持



    该系列产品兼容多种电缆类型(20 至 28 AWG),且提供多种包装形式(散装或卷盘),方便不同应用场合的需求。HIROSE 提供全套的技术文档和支持服务,包括详细的安装指南和定期的产品更新通知。


    常见问题与解决方案



    - 问题 1:如何正确压接电缆?
    - 解决方案:建议使用 HIROSE 的专用压接工具,按照说明进行操作,确保压接质量。
    - 问题 2:在低温环境下能否正常工作?
    - 解决方案:尽管额定操作温度为 -10°C 到 +60°C,但在低温环境中使用时,请确认电缆材料能够在该温度范围内正常工作。
    - 问题 3:如何保证连接的可靠性和耐用性?
    - 解决方案:定期检查连接器的外观和电气特性,如发现异常应及时更换。


    总结和推荐



    总体而言,QR/P8 系列以其紧凑的设计、高可靠性及广泛的适用性在市场上表现出色。尤其适用于对空间有限制且需要高性能连接的应用场景。强烈推荐该系列产品,特别是在对连接质量和稳定性要求较高的领域。如果您有任何特殊需求或疑问,建议联系销售代表获取进一步的支持和指导。

QR/P8-12P-C(01)参数

参数
长*宽*高 31mm(长度)*14mm(宽度)
安装方式 支架安装,面板安装
零件状态 停产
包装方式 散装

QR/P8-12P-C(01)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

QR/P8-12P-C(01)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - 外壳 HIROSE ELECTRIC QR/P8-12P-C(01) QR/P8-12P-C(01)数据手册

QR/P8-12P-C(01)封装设计

查看详情并下载
Symbol
Footprint
3D Model
