首页  >  产品百科  >  FH12A-28S-0.5SH(55)

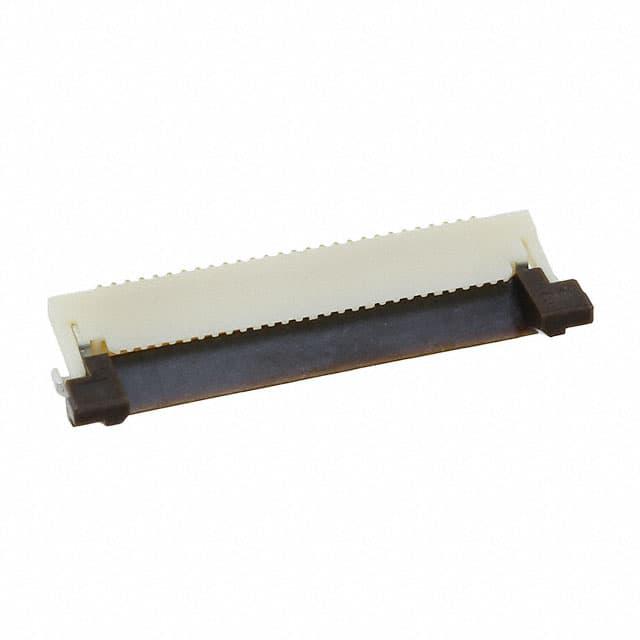

FH12A-28S-0.5SH(55)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.5mm间距28p FPC插座 FPC连接器, FH12系列, 单排, 表面, 焊接
供应商型号: JY-FH12A-28S-0.5SH(55)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC FFC/FPC连接器 FH12A-28S-0.5SH(55)

FH12A-28S-0.5SH(55)概述

    # Hirose Electric FH12 系列 FPC/FFC 连接器技术手册

    产品简介


    Hirose Electric 的 FH12 系列是一款设计精良的柔性印刷电路(FPC)和柔性扁平电缆(FFC)连接器,具有 0.5mm 和 1mm 的间距。这些连接器主要用于需要高密度安装的电子设备中,广泛应用于消费电子、工业控制、医疗设备及通信等领域。FH12 系列凭借其紧凑的设计和出色的性能,成为高可靠性应用的理想选择。

    技术参数


    额定参数
    - 电流承载能力:0.5A 直流(通过所有触点时使用 70% 的额定值)
    - 操作温度范围:-40°C 至 +85°C
    - 储存温度范围:-10°C 至 +50°C
    - 电压等级:50V 交流
    - 工作湿度范围:相对湿度最大 90%
    - 储存湿度范围:相对湿度最大 90%(无凝露)
    绝缘和接触电阻
    - 绝缘电阻:最小 500MΩ @ 100V 直流
    - 耐压强度:无闪络或绝缘击穿 @ 150V 交流/1 分钟
    - 接触电阻:最大 50mΩ @ 1mA
    机械耐久性
    - 插拔耐久性:20 次插拔后接触电阻仍小于 50mΩ
    - 振动测试:10 次,每个轴方向,加速度为 981m/s²
    - 冲击测试:3 次,每个轴方向,半正弦波形,持续时间为 6ms
    环境适应性
    - 恒湿测试:在 40°C 和相对湿度 90% 到 95% 下保持 96 小时
    - 温度循环测试:在 -40°C 至 +15°C 至 +35°C 至 +85°C 至 +15°C 至 +35°C 下进行 5 次循环
    - 回流焊接测试:不发生性能影响的变形
    - 手工焊接测试:350±10°C,持续时间 5 秒

    产品特点和优势


    1. 旋转式一键式零插入力机制:易于操作且所需力轻。
    2. 清晰的触觉点击:成功对接时提供明确的触觉反馈。
    3. 支持高密度安装:占用空间小,可以安装在 PCB 中心。
    4. 多种连接方式:提供顶部接触、底部接触和垂直安装三种类型。
    5. 1mm 间距产品:除了 0.5mm 间距,还提供 1mm 间距的版本。
    6. 强化致动器:FH12S 版本提供额外的防断加固措施。

    应用案例和使用建议


    应用案例
    FH12 系列适用于需要高密度安装和可靠性的应用场合,如智能手机、可穿戴设备、医疗器械等。例如,在智能手机中,FH12 系列连接器可用于连接主板与屏幕,保证稳定的信号传输。
    使用建议
    - 在插拔过程中要确保施力均匀,避免损坏连接器。
    - 使用前确认 FPC/FFC 导电表面平整无损伤。
    - 在焊接过程中,建议使用合适的焊锡温度曲线,以避免影响连接器性能。

    兼容性和支持


    FH12 系列连接器可与其他标准的 FPC/FFC 设备兼容。制造商提供详细的技术文档和支持服务,包括产品规格书、安装指南和售后服务等。对于特定的应用场景,也可以联系制造商获取技术支持。

    常见问题与解决方案


    问题1:如何判断连接器是否正常工作?
    解决方案:可以通过测量接触电阻来判断。如果接触电阻小于 50mΩ,则表示连接正常。
    问题2:如何处理焊接后的颜色变化?
    解决方案:颜色变化是正常的,不影响连接器的性能。若对颜色变化有疑虑,可咨询厂家。

    总结和推荐


    总体而言,Hirose Electric 的 FH12 系列连接器以其优良的性能、高密度的安装能力和多样化的连接方式,在高可靠性应用中表现出色。其坚固耐用的设计和卓越的性能使其成为市场上极具竞争力的产品。建议在需要高密度安装和可靠连接的应用中使用此系列产品。
    这篇文章详细介绍了 Hirose Electric 的 FH12 系列 FPC/FFC 连接器的特点、技术参数和适用范围,为读者提供了全面的技术参考和使用建议。

FH12A-28S-0.5SH(55)参数

参数
扁平柔性类型 FFC,FPC
触头镀层
针脚数 28pin
额定电流 500mA
板上高度 2mm
端接 焊盘
间距 500μm
外壳颜色 米黄色
连接器/触头类型 底部
长*宽*高 18.5mm(长度)*7mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH12A-28S-0.5SH(55)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH12A-28S-0.5SH(55)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH12A-28S-0.5SH(55) FH12A-28S-0.5SH(55)数据手册

FH12A-28S-0.5SH(55)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.7601
库存: 115
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.76
