FH28D-64S-0.5SH(98)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 64pin 灰色 2.54mm FFC,FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: 11MZ-FH28D-64S-0.5SH(98)
供应商: 云汉优选
标准整包数: 1

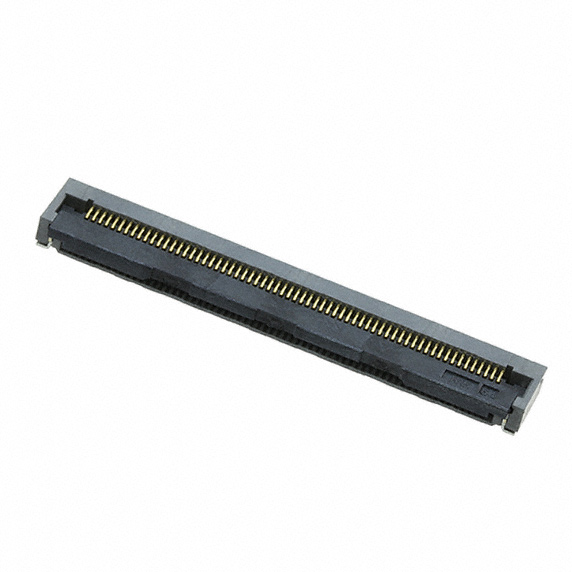

HIROSE ELECTRIC FFC/FPC连接器 FH28D-64S-0.5SH(98)

FH28D-64S-0.5SH(98)概述


    产品简介


    FH28系列FPC/FFC连接器是一款高性能、可靠的柔性电路板连接器,专为满足现代电子设备对紧凑设计和高可靠性的需求而设计。该系列包括0.5mm和1mm两种间距,高度仅为2.55mm。它适用于广泛的应用领域,如消费电子、通讯设备、工业自动化和医疗设备等。

    技术参数


    - 额定电流:0.5A(注释1)
    - 额定电压:交流50Vrms
    - 工作温度范围:-40°C到+105°C(注释2)
    - 存储温度范围:-10°C到+50°C(注释3)
    - 适应柔性电路板(FPC/FFC):厚度为0.3±0.05mm
    - 材料:LCP绝缘体,磷青铜金属件,黄铜底座
    - 表面处理:镀金或纯锡
    - 耐振动性:最大981m/s²,经3轴方向各3次半正弦波冲击测试
    - 耐冲击性:最大50mΩ接触电阻
    - 耐热性:能承受30秒的手工焊接,温度为350°C±5°C
    - 绝缘电阻:最小50MΩ
    - 包装方式:标准2,000个/卷,可选500个/卷

    产品特点和优势


    1. 可靠性强:独特的FPC/FFC定位机制确保可靠的连接,并通过其独有的结构防止意外脱开。
    2. 操作简便:翻盖锁设计简化了操作过程,只需轻推即可轻松锁定或解锁。
    3. 增强的FPC/FFC保持力:垂直保持力是0.5mm间距连接器FH12系列的2.5倍,水平保持力则是2倍。
    4. 易于制造的FPC:兼容标准厚度0.3mm的FPC,具备优异的插入性能。
    5. 全面封装结构:底部完全封装,保护接点并减少PCB布局的限制。
    6. 支持自动贴装:采用符合自动机器贴装要求的带盘包装。
    7. 无卤素:所有材料均符合无卤素标准(定义见IEC61249-2-21)。
    8. 多种包装选择:提供标准的2,000个/卷和500个/卷两种包装选项。

    应用案例和使用建议


    FH28系列连接器在多种应用中表现出色。例如,在便携式医疗设备中,它们能够保证在苛刻环境下的可靠连接。建议用户在进行PCB布局时,确保接地点周围有足够的空间,以提高连接器的整体稳定性。此外,对于双面FPC,建议去除背面的铜箔以避免由于弯曲导致的损坏。

    兼容性和支持


    该连接器与多种柔性电路板兼容,包括单面和双面FPC/FFC。厂商提供了详细的技术支持,包括安装指南和故障排除文档。如果需要更多帮助,可以联系HIROSE公司的技术支持团队。

    常见问题与解决方案


    1. 问题:连接器无法锁定?
    解决方案:检查是否正确安装了FPC定位销,并确保FPC已完全插入。
    2. 问题:接触电阻过高?
    解决方案:确认接点没有受到腐蚀或氧化,重新焊接或更换接点。
    3. 问题:接触不良?
    解决方案:检查接点是否有松动,必要时重新安装或更换连接器。

    总结和推荐


    FH28系列FPC/FFC连接器以其卓越的可靠性、简易的操作和出色的性能,在多个应用领域表现出色。推荐使用该产品,特别是对于需要高可靠性连接的应用场合。对于制造商来说,这是提升产品竞争力和满足市场需求的理想选择。

FH28D-64S-0.5SH(98)参数

参数
额定电流 500mA
针脚数 64pin
端接 焊盘
板上高度 2.54mm
扁平柔性类型 FFC,FPC
间距 500μm
外壳颜色 灰色
触头镀层
连接器/触头类型 底部
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FH28D-64S-0.5SH(98)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH28D-64S-0.5SH(98)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH28D-64S-0.5SH(98) FH28D-64S-0.5SH(98)数据手册

FH28D-64S-0.5SH(98)封装设计

查看详情并下载
Symbol
Footprint
3D Model
