FH19C-21S-0.5SH(10)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 21pin 米黄色 880μm FFC,FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装 12.5mm(长度)*3.5mm(高度)
供应商型号: FH19C-21S-0.5SH(10)
供应商: 云汉优选
标准整包数: 1

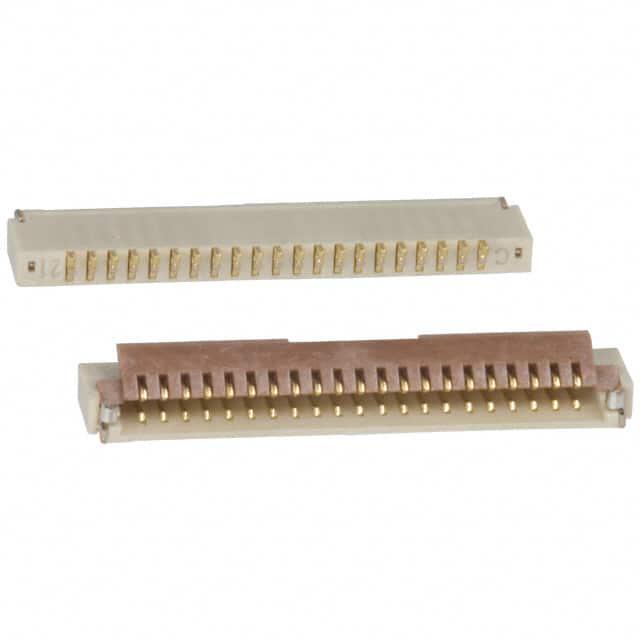

HIROSE ELECTRIC FFC/FPC连接器 FH19C-21S-0.5SH(10)

FH19C-21S-0.5SH(10)概述


    产品简介


    FH19C 系列和 FH19SC 系列
    FH19C 系列和 FH19SC 系列是 Hirose Electric 公司推出的 0.5 毫米间距的柔性印刷电路(FPC)/柔性扁平电缆(FFC)连接器。这些连接器以其低矮的外形(高度仅为 0.9 毫米)和高可靠性而著称,广泛应用于便携式设备和个人移动设备中,满足了对高密度和高可靠性的需求。FH19C 系列适用于厚度为 0.2 毫米的 FPC/FFC,而 FH19SC 系列则适用于厚度为 0.3 毫米的 FPC/FFC。

    技术参数


    额定参数
    - 电流承载能力:0.5 安培(注意1)
    - 电压承载能力:50 伏交流电
    - 工作温度范围:-55°C 至 +85°C(注意2)
    - 工作湿度范围:相对湿度 90%(无冷凝)
    - 存储温度范围:-10°C 至 +50°C(注意3)
    - 存储湿度范围:相对湿度 90%(无冷凝)
    材料
    - 注意1:当所有触点通过电流时,使用 70% 的电流承载能力。
    - 注意2:包括电流流动引起的温升。
    - 注意3:术语“存储”指在安装和使用前长时间存储的产品。操作温度范围和湿度范围涵盖已安装连接器在存储、运输期间的非导电条件。
    材料属性
    - 绝缘电阻:最小 500 兆欧姆(100 V 直流)
    - 耐压测试:150 V 交流电/1 分钟,无闪络或绝缘击穿
    - 接触电阻:最大 100 毫欧姆(1 毫安)
    - 耐久性:接触电阻:最大 100 毫欧姆(20 次插拔循环),无损伤、裂缝或部件脱落,电气中断不超过 1 微秒。
    - 振动:接触电阻:最大 100 毫欧姆,无损坏、裂缝或部件脱落,电气中断不超过 1 微秒。
    - 冲击:接触电阻:最大 100 毫欧姆,无损坏、裂缝或部件脱落。
    - 湿度:接触电阻:最大 100 毫欧姆(稳态),绝缘电阻:最小 100 兆欧姆。
    - 温度循环:绝缘电阻:最小 100 兆欧姆,无损坏、裂缝或部件脱落。
    - 焊接热冲击:再流焊接:在推荐的温度曲线条件下;手动焊接:350°C ±5°C,持续 5 秒;96 小时温度 40°C,湿度 90%-95%。

    产品特点和优势


    1. 高度小型化
    - 低轮廓设计,高度仅为 0.9 毫米,宽度为 3 毫米,比同类产品减少了约 48% 的 PC 板面积和 78% 的重量。
    - 底部表面封闭,没有接触暴露,确保可靠的机械锁定。
    2. 连接器内部空间利用率高
    - 底部金属封装(无引脚)设计,允许紧邻放置,节省板载空间。
    - 能够在 PCB 上方通过导电迹线,不干扰布线。
    3. 便捷的操作
    - 翻转锁紧机构确保轻松可靠的插入和连接。
    - 触觉反馈确认机械锁定和电气连接的完整性。
    4. 广泛适用性
    - 支持 0.2 毫米和 0.3 毫米厚度的 FPC/FFC,适用于多种尺寸的连接。
    5. 高可靠性
    - 符合无卤素标准,所有材料和成分均符合 IEC 61249-2-21 标准。
    - 满足耐振动、耐冲击、耐温度循环等多项测试要求。

    应用案例和使用建议


    应用案例
    - FH19C 和 FH19SC 系列连接器广泛应用于智能手机、平板电脑、可穿戴设备及其他便携式电子产品中。
    - 典型应用包括手机屏幕连接、电池连接及各种传感器连接。
    使用建议
    - 插入 FPC/FFC 时要轻柔,避免过度压力,以防变形。
    - 在插入过程中,保持 FPC/FFC 与 PCB 表面平行,避免刮伤。
    - 使用合适的自动化设备进行装配,可以提高效率和一致性。

    兼容性和支持


    兼容性
    - FH19C 和 FH19SC 系列连接器设计灵活,易于与其他同类产品兼容。
    - 可与不同厚度的 FPC/FFC 配合使用,适应不同的设计需求。
    支持和服务
    - Hirose Electric 提供详尽的技术文档和支持服务,包括装配指南和维护手册。
    - 产品包装采用防静电托盘,便于运输和存储。

    常见问题与解决方案


    1. 如何处理因过热导致的焊锡变色?
    - 焊接后可能会出现焊锡变色,但这是正常现象,不会影响连接器的功能和质量。
    2. 如何避免 FPC/FFC 损坏?
    - 插拔 FPC/FFC 时动作要轻柔,不要施加过度的压力,确保每次插入到位且不移动。

    总结和推荐


    总体评价
    - FH19C 和 FH19SC 系列连接器在便携式电子设备领域表现出色,具有卓越的微型化设计和高可靠性,同时具备广泛的兼容性和完善的售后服务。
    推荐理由
    - 对于需要高密度连接和紧凑设计的应用场合,FH19C 和 FH19SC 系列连接器是一个理想的选择。
    - 高度耐用和可靠的性能使其成为各种便携式电子设备的首选连接解决方案。
    综上所述,强烈推荐使用 Hirose Electric 的 FH19C 和 FH19SC 系列连接器,特别是在便携式电子设备的设计和制造过程中。

FH19C-21S-0.5SH(10)参数

参数
端接 焊盘
外壳颜色 米黄色
针脚数 21pin
间距 500μm
板上高度 880μm
触头镀层
额定电流 500mA
连接器/触头类型 底部
扁平柔性类型 FFC,FPC
长*宽*高 12.5mm(长度)*3.5mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH19C-21S-0.5SH(10)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH19C-21S-0.5SH(10)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH19C-21S-0.5SH(10) FH19C-21S-0.5SH(10)数据手册
