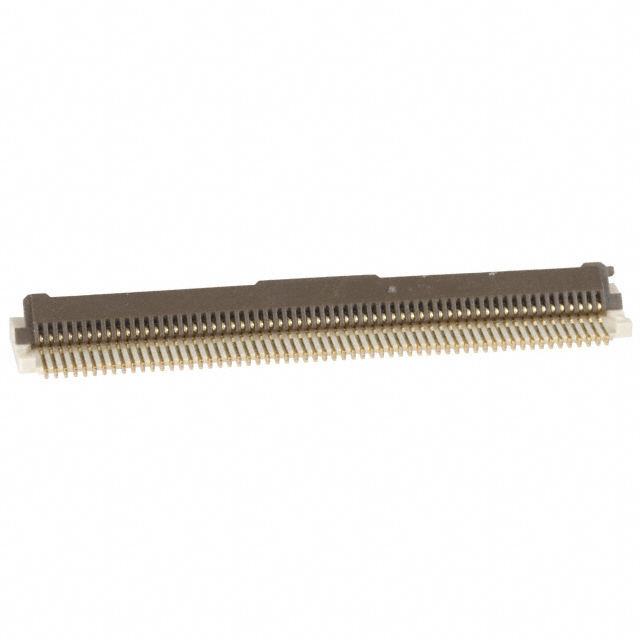

FH29-120S-0.2SHW(05)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 200μm 120pin 1.2mm FPC 250mA 金 底部 贴片安装
供应商型号: HFD120TR-ND
供应商: Digi-Key
标准整包数: 5000
HIROSE ELECTRIC FFC/FPC连接器 FH29-120S-0.2SHW(05)

FH29-120S-0.2SHW(05)概述

    FH29 系列空间节约型FPC连接器技术手册

    1. 产品简介


    FH29 系列是一款专为柔性印刷电路板(FPC)设计的空间节约型连接器。该系列产品具有0.2毫米的细间距和1.2毫米的高度,旨在为现代紧凑型电子产品提供高性能的连接解决方案。其主要功能包括高连接可靠性、易于安装和适合多种FPC厚度。FH29 系列广泛应用于消费电子、便携式医疗设备、通信设备等多个领域。

    2. 技术参数


    - 电气特性:
    - 接触电阻:小于50mΩ(初始值)
    - 耐压:100Vrms(AC)
    - 绝缘电阻:大于100MΩ
    - 工作温度范围:-40°C 至 +85°C
    - 机械特性:
    - FPC插入力:小于5N
    - FPC拔出力:大于10N
    - 插拔寿命:5000次
    - 尺寸和重量:
    - 安装间距:0.4mm
    - 连接器高度:1.2mm
    - 连接器宽度:17.82mm
    - 连接器长度:4.55mm
    - 兼容性:
    - 支持FPC厚度范围:0.2±0.03mm
    - 认证:
    - 符合RoHS标准

    3. 产品特点和优势


    - 节省空间:超薄设计(1.2mm高度),适用于紧凑型电子设备。
    - 双面焊接设计:采用0.4mm的安装引脚间距,实现方便快捷的表面贴装。
    - 精准对齐机制:独特的FPC对齐机构确保高连接可靠性。
    - 易用操作:触觉反馈操作方式保证可靠锁定。
    - 灵活布局:板表面可进行PCB图案设计。
    - 兼容性强:适合工业标准的FPC厚度,具有广泛的适用性。

    4. 应用案例和使用建议


    - 应用案例:FH29 系列广泛应用于智能手机、平板电脑、可穿戴设备和医疗设备等小型化电子产品中。
    - 使用建议:
    - 在安装过程中,确保FPC的厚度符合标准要求(0.2±0.03mm),以确保良好的连接效果。
    - 在使用前,请检查连接器的外观和连接点是否有损坏,以避免影响使用寿命。
    - 遵循制造商提供的焊接工艺参数,以获得最佳焊接效果。

    5. 兼容性和支持


    - 兼容性:FH29 系列连接器与其他电子元器件和设备具有良好兼容性,可满足多种应用需求。
    - 支持和维护:
    - 请联系Hirose获取最新规格、图纸和可用性信息。
    - Hirose提供了详尽的技术支持和售后服务,确保客户在使用过程中无后顾之忧。

    6. 常见问题与解决方案


    - Q:FPC插入时卡住怎么办?
    - A:请确保FPC厚度符合标准,且插入过程中不要强行推入。

    - Q:连接器接触不良怎么办?
    - A:请检查连接器和FPC是否有灰尘或污渍,定期清洁可以改善接触效果。

    - Q:焊接后发现连接器歪斜怎么办?
    - A:焊接过程中应保持连接器平稳,若出现歪斜可重新焊接,并确保焊锡均匀分布。

    7. 总结和推荐


    综上所述,FH29 系列空间节约型FPC连接器凭借其紧凑设计、高可靠性及广泛的兼容性,在众多应用领域表现出色。无论是智能手机还是医疗设备,FH29 系列均能提供可靠的连接解决方案。因此,强烈推荐这一系列的产品给需要高可靠性和空间效率的应用场合。

FH29-120S-0.2SHW(05)参数

参数
扁平柔性类型 FPC
板上高度 1.2mm
额定电流 250mA
端接 焊盘
外壳颜色 -
连接器/触头类型 底部
触头镀层
针脚数 120pin
间距 200μm
安装方式 贴片安装
包装方式 卷带包装
