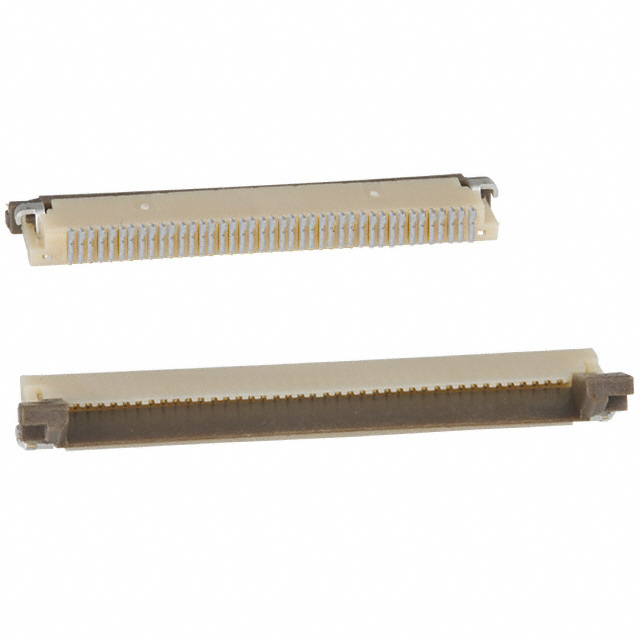

FH12A-40S-0.5SH

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 40pin 棕色,米黄色 2mm FFC,FPC 500mA 铅,锡 底部 贴片安装 24.5mm(长度)*7mm(高度)
供应商型号: HFK40TR-ND
供应商: Digi-Key
标准整包数: 2000
HIROSE ELECTRIC FFC/FPC连接器 FH12A-40S-0.5SH

FH12A-40S-0.5SH概述

    FH12 系列 FPC/FFC 连接器技术手册

    产品简介


    FH12系列连接器是一种用于柔性印刷电路板(FPC)和柔性扁平电缆(FFC)的连接器。这些连接器具有超小尺寸,适合于紧凑型电子设备,如笔记本电脑、打印机、PDA、数码相机以及其他需要高密度连接的场合。它们能够实现主板与LCD、硬盘或其他设备之间的互连。

    技术参数


    - 电流额定值:0.4A DC
    - 电压额定值:50V AC
    - 工作温度范围:-40°C 至 +70°C
    - 存储温度范围:-10°C 至 +50°C
    - 操作湿度范围:相对湿度90%最大
    - 存储湿度范围:相对湿度90%最大(未凝露)
    - FPC厚度适用范围:0.3±0.05mm
    - 特殊FPC适用范围:0.18±0.05mm
    - 绝缘电阻:最小500M欧姆 @ 100V DC
    - 耐压:150V AC/1分钟无闪络或绝缘击穿
    - 接触电阻:最大50m欧姆 @ 1mA
    - 耐久性(插拔):20次插拔后,接触电阻最大为50m欧姆
    - 振动测试:最大加速度490 m/s²,11毫秒脉宽,三个方向各2小时
    - 冲击测试:三次半正弦波脉冲,三个轴向各施加3个周期
    - 温度循环测试:从-40°C 到 +85°C 的温度循环

    产品特点和优势


    1. 易用性及空间节约:只需单指或6.9牛顿力即可锁定旋转式致动器,而竞争对手的产品则需要双指和39.2牛顿力。这种设计还允许客户在相邻位置放置多个连接器,无需额外浪费板载空间。

    2. 增强锁杆:标准翻转锁杆只需2.0mm的高度。可选的增强锁杆只需增加0.4mm的高度。

    3. 支持薄FPC:适用于厚度仅为0.18mm的FPC。

    4. 可靠性保证:采用专利的半叉形接触件,保证长期的可靠性。

    5. 防止焊桥:过度焊料腔可以吸收过多的焊料,避免焊桥现象。

    6. 多种装配类型:FH12系列提供顶部接触、底部接触、垂直安装等多种类型,且适用于0.5mm和1.0mm的接触间距。

    应用案例和使用建议


    - 笔记本电脑:适用于主板与显示器之间的连接。
    - 打印机:用于打印机的主电路板与控制板之间的连接。
    - PDA:用于设备内部电路板的连接。
    - 数码相机:用于主电路板与显示屏的连接。
    使用建议:
    - 在插入或拔出FPC时,要确保导电表面朝下或朝上(视连接器类型而定),并确保完全插入到位。
    - 插拔过程中避免对锁杆进行不当操作,以免损坏部件。
    - 当需要施加拉力时,支持FPC以防止部件脱落。

    兼容性和支持


    - 兼容性:FH12系列连接器兼容多种FPC和FFC,可应用于各种设备和电路板。
    - 支持:厂商提供详细的使用说明和技术支持,确保用户在安装和使用过程中能够得到充分的帮助。

    常见问题与解决方案


    1. 问题:无法正确插入或拔出FPC。
    解决方案:检查锁杆是否已正确解锁,确保导电表面朝下或朝上(视连接器类型而定),并按正确步骤操作。

    2. 问题:接触电阻过高。
    解决方案:检查锁杆是否完全锁定,确保没有外部因素干扰连接器的正常工作。

    3. 问题:外观损坏。
    解决方案:如果部件出现物理损坏,请联系技术支持获取替换部件。

    总结和推荐


    FH12系列连接器以其高效能、可靠性和易于使用的特点,在电子设备中广泛应用。它们提供了多种装配选项,满足不同应用的需求。尽管初始成本可能略高于其他产品,但考虑到其耐用性和可靠性,这是一项值得的投资。强烈推荐在高密度连接需求的应用中使用FH12系列连接器。

FH12A-40S-0.5SH参数

参数
扁平柔性类型 FFC,FPC
板上高度 2mm
针脚数 40pin
端接 焊盘
间距 500μm
外壳颜色 棕色,米黄色
额定电流 500mA
连接器/触头类型 底部
触头镀层 铅,锡
长*宽*高 24.5mm(长度)*7mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
