首页  >  产品百科  >  FH30-90S-0.3SHW(98)

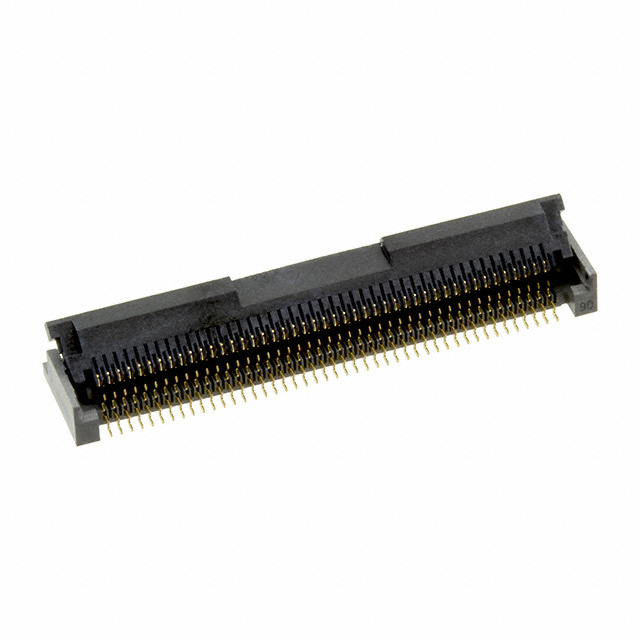

FH30-90S-0.3SHW(98)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.3mm间距90p FPC插座 FPC连接器, FH30系列, 双排, SMT, 焊接
供应商型号: H124641CT-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC FFC/FPC连接器 FH30-90S-0.3SHW(98)

FH30-90S-0.3SHW(98)概述

    FH30 系列电子元器件技术手册

    1. 产品简介


    FH30 系列是一款专为灵活电路板(FPC)设计的连接器,属于柔性印刷电路板(ZIF)连接器类别。这款连接器适用于多种应用领域,包括消费电子、通讯设备和工业控制等领域,尤其在需要高可靠性的场合表现尤为出色。其主要功能包括提供稳固的电气和机械连接,方便的安装和拆卸,以及对标准厚度FPC的良好兼容性。

    2. 技术参数


    - 电流额定值:0.3 mm 接触间距:0.15 A;0.4 mm 接触间距:0.3 A
    - 电压额定值:0.3 mm 接触间距:30 Vrms AC;0.4 mm 接触间距:50 Vrms AC
    - 操作温度范围:-40°C 到 +85°C
    - 湿度范围:相对湿度 90% 最大值(无冷凝)
    - 存储温度范围:-10°C 到 +50°C
    - 绝缘电阻:最小 500 MΩ
    - 耐压:在 1 分钟内 150 Vrms AC
    - 接触电阻:最大 150 mΩ
    - 振动:耐受振动频率为 10 到 55 Hz,单振幅为 0.75 mm
    - 冲击:耐受加速度为 981 m/s²,持续时间为 6 ms
    - 耐湿性:连续暴露在 40°C 和 90%-95% 相对湿度条件下 96 小时

    3. 产品特点和优势


    1. 强效致动器锁定:致动器在恶劣环境下也不会松脱,确保了长期稳定的性能。
    2. 旋转翻转锁致动器:方便插入和固定FPC,通过触觉反馈确认正确插入。
    3. FPC位置固定:两侧夹片确保正确放置并保持固定,防止误插。
    4. 兼容标准FPC厚度:可接受厚度为0.3 mm的标准FPC。
    5. 易于焊接到PCB上:引线间距为0.6 mm或0.8 mm,便于焊接。
    6. 自动化设备装配:平整表面和平带包装便于真空拾取和放置。
    7. PCB导电迹线可在连接器下方运行:没有裸露的触点在连接器底部。
    8. 无卤素材料:符合IEC61249-2-21标准。

    4. 应用案例和使用建议


    FH30 系列连接器广泛应用于移动电话、数码相机、便携式媒体播放器等消费电子产品,以及工业控制设备。例如,在智能手机中,它可以用于连接主电路板与显示模组,确保信号传输的稳定性和可靠性。
    使用建议:
    - 在插入FPC之前,确保FPC的位置正确且已放置到定位槽内。
    - 闭合致动器时,从中心向两边均匀施力,避免单边受力。
    - 拆卸FPC时,轻轻旋转打开致动器,确保不触碰接触点。

    5. 兼容性和支持


    FH30 系列连接器与标准厚度的FPC完全兼容,适用于多种自动化装配设备。厂商提供了详细的使用指南和技术支持,以确保客户能够顺利安装和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入FPC时困难 | 确保FPC正确插入定位槽内 |
    | 致动器无法完全关闭 | 检查是否有异物阻碍 |
    | 连接不稳定 | 检查连接器是否清洁及是否有损伤 |

    7. 总结和推荐


    总体而言,FH30 系列连接器在可靠性和稳定性方面表现出色,具有卓越的电气特性和耐用性。特别适合于要求高性能和高可靠性的应用场景。鉴于其多功能性和易用性,强烈推荐给需要此类连接器的电子设计工程师和制造商。

FH30-90S-0.3SHW(98)参数

参数
端接 焊盘
扁平柔性类型 FPC
外壳颜色 -
间距 300μm
板上高度 3mm
针脚数 90pin
触头镀层
连接器/触头类型 底部
额定电流 150mA
通用封装 SMD,P=0.3mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH30-90S-0.3SHW(98)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH30-90S-0.3SHW(98)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH30-90S-0.3SHW(98) FH30-90S-0.3SHW(98)数据手册

FH30-90S-0.3SHW(98)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.5192 ¥ 88.8872
10+ $ 8.2576 ¥ 69.1058
25+ $ 7.6132 ¥ 63.7131
50+ $ 7.1592 ¥ 59.9132
100+ $ 6.7325 ¥ 56.343
250+ $ 6.2075 ¥ 51.9491
库存: 975
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 88.88
