QR/P1-8S-C(51)

产品分类: 背板连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Conn Housing RCP 8 POS 2.8mm Crimp ST Panel Mount Black Bag
供应商型号:
供应商:
标准整包数: 0

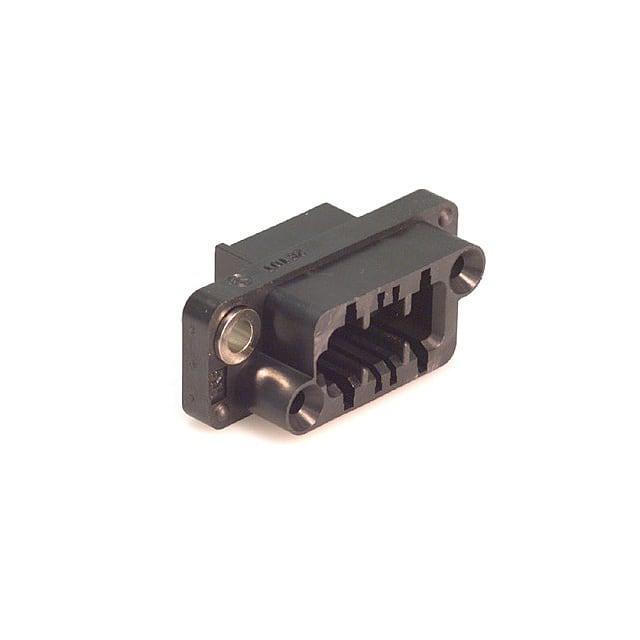

HIROSE ELECTRIC 背板连接器 - 外壳 QR/P1-8S-C(51)

QR/P1-8S-C(51)概述

    QR/P1 系列技术手册

    产品简介


    QR/P1 系列是矩形高针数插接连接器,适用于机架和面板应用。作为QR/P系列的更紧凑版本,它提供更高的密度安装,广泛应用于通信设备、工业自动化、医疗仪器和航空航天等领域。五种不同针脚数量的选项:8、12、16、24和32。其采用压接端子实现电线连接,确保更好的操作性和可靠性。

    技术参数


    - 额定电流
    - 功率:13A(14 AWG)
    - 信号:3A
    - 额定电压
    - 功率:250V AC
    - 信号:125V AC
    - 绝缘电阻:最小值为5000MΩ(测量时使用500V DC)
    - 耐电压
    - 功率:1000V AC,持续1分钟
    - 信号:500V AC,持续1分钟
    - 安全标准:UL、CSA、TÜV认证
    - 工作温度范围:-10°C至+60°C
    - 接触电阻
    - 功率:最大值为10mΩ
    - 信号:最大值为15mΩ(测量时使用1A DC)

    产品特点和优势


    1. 插拔设计:提供较大的有效结合长度,增强可靠性。
    2. 浮动支架:允许浮动设计,提高了安装的灵活性和适应性。
    3. 认证:通过UL、CSA、TÜV认证,确保产品的质量和安全性。
    4. 多规格选择:提供8、12、16、24和32不同针脚数量的选择,满足不同应用需求。

    应用案例和使用建议


    - 通信设备:用于数据中心和服务器的内部布线,确保高速数据传输的可靠连接。
    - 工业自动化:用于工厂自动化设备,提高设备运行的稳定性和效率。
    - 医疗仪器:用于医疗设备的接口连接,要求高可靠性和稳定性。
    - 航空航天/国防:用于军事和航空设备,保证在极端条件下的稳定工作。
    使用建议:
    - 在使用过程中,务必确保使用适当的电缆以避免不良连接。
    - 非标准电缆的使用需联系销售代表进行确认。
    - 如果非Hirose指定的夹具或工具被使用,则不提供保证。
    - 对于汽车、医疗器械、公共基础设施、航空航天/国防等高可靠性要求的应用,请联系销售代表以进行评估。

    兼容性和支持


    - 兼容性:QR/P1 系列与标准的电缆兼容,适用各种应用场景。
    - 支持:Hirose提供详尽的产品文档和技术支持,确保客户能够充分利用该产品的性能。

    常见问题与解决方案


    1. 连接不稳定:
    - 解决方案:确保使用正确的电缆并正确安装。
    2. 接触电阻过高:
    - 解决方案:检查接触部位是否有氧化或污染,必要时清洁接触点。
    3. 工作温度超出限制:
    - 解决方案:避免将连接器暴露在超过工作温度范围的环境中。

    总结和推荐


    QR/P1 系列连接器凭借其高可靠性、高密度和多规格选择,在多种应用中表现出色。它不仅适用于工业自动化和医疗设备,还适用于通信和航空航天领域。对于需要高可靠性的应用场景,建议客户与销售代表联系进行详细评估。总的来说,QR/P1 系列是一个值得信赖的产品,非常适合那些需要高性能连接解决方案的客户。

QR/P1-8S-C(51)参数

参数
安装方式 支架安装,面板安装
零件状态 停产
包装方式 散装

QR/P1-8S-C(51)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

QR/P1-8S-C(51)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - 外壳 HIROSE ELECTRIC QR/P1-8S-C(51) QR/P1-8S-C(51)数据手册

QR/P1-8S-C(51)封装设计

查看详情并下载
Symbol
Footprint
3D Model
