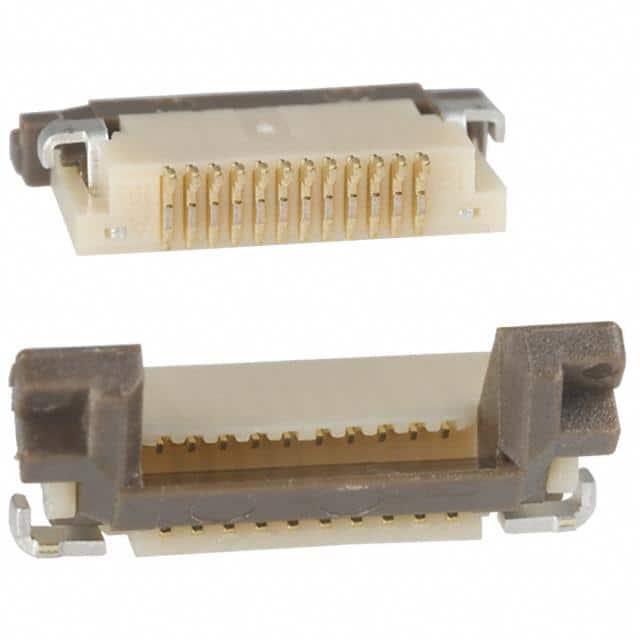

FH12A-10S-0.5SH(55)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.5mm间距10p FPC插座 FPC连接器, FH12系列, 单排, SMT, 焊接
供应商型号: AV-A-HISFH12A10S05SH55
供应商: Avnet
标准整包数: 2000
HIROSE ELECTRIC FFC/FPC连接器 FH12A-10S-0.5SH(55)

FH12A-10S-0.5SH(55)概述

    FH12系列 0.5mm 和 1mm 软排线连接器

    产品简介


    FH12系列是针对软排线(FPC/FFC)设计的一系列连接器,提供0.5mm和1mm两种不同的触点间距选项。该系列产品广泛应用于消费电子产品、通信设备、计算机及周边设备等领域,是实现高速信号传输的理想选择。

    技术参数


    - 电流额定值: 0.5A DC(注意:通过所有触点传递电流时,使用70%的电流额定值)
    - 工作温度范围: -40°C 到 +85°C(包含由电流引起的温升)
    - 存储温度范围: -10°C 到 +50°C
    - 电压额定值: 50V AC
    - 湿度范围: 工作状态下,相对湿度最高可达90%,非冷凝状态
    - 适应性: FPC/FFC接触规格:厚度为0.3±0.05mm,金镀层
    - 材料/涂层:
    - 绝缘体: 聚酰胺、LCP(60个触点颜色为米色),UL94V-0;PPS颜色为深棕色
    - 触点: 磷青铜,金镀层
    - 金属部件: 黄铜,锡镀层

    产品特点和优势


    - 旋转一键ZIF机构: 简化操作,施加轻力即可完成。
    - 清晰的触觉反馈: 在成功匹配时提供明确的触觉反馈。
    - 高密度安装支持: 相较于滑动锁定连接器,节省空间,可安装在PCB中央。
    - 多种连接类型: 包括顶部接触、底部接触和垂直安装三种方式。
    - 1mm触点间距产品: 提供0.5mm和1mm触点间距的产品选择。
    - 加强型致动器: 针对30、40、45、50和53针数型号提供增强型致动器,提供额外的安全性防止致动器破裂。

    应用案例和使用建议


    - 消费电子: 手机、平板电脑等设备内部信号传输。
    - 通信设备: 数据传输、信号接口转换等。
    - 计算机及周边设备: 外部扩展设备连接、信号接头等。

    使用建议:
    - 确保安装前检查FPC/FFC尺寸是否符合推荐规格。
    - 对于垂直安装型连接器,建议设置加强筋厚度至0.188mm(7.5mil)。

    兼容性和支持


    该系列连接器具有广泛的兼容性,适用于各类0.5mm和1mm触点间距的应用。制造商提供详细的技术支持和维护服务,以确保用户获得最佳的使用体验。

    常见问题与解决方案


    - Q: 如何判断连接器是否损坏?
    - A: 检查连接器是否存在机械损伤(如裂纹、部件位移等)。进行耐久性测试,如插拔次数超过20次,但无电气中断或故障现象,表明连接器完好无损。
    - Q: 连接器经过焊接热处理后外观变化如何解释?
    - A: 焊接后连接器端子的镀层可能改变颜色,但这并不表示存在质量问题。

    总结和推荐


    FH12系列连接器凭借其高可靠性、易于操作和多样化的设计,成为消费电子、通信设备等领域内值得信赖的选择。特别是在高密度安装需求和需要旋转一键ZIF机制的应用中表现出色。因此,我们强烈推荐在这些应用场景中采用此系列产品。

FH12A-10S-0.5SH(55)参数

参数
间距 500μm
额定电流 500mA
扁平柔性类型 FFC,FPC
连接器/触头类型 底部
触头镀层
板上高度 2mm
针脚数 10pin
外壳颜色 米黄色
端接 焊盘
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH12A-10S-0.5SH(55)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH12A-10S-0.5SH(55)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH12A-10S-0.5SH(55) FH12A-10S-0.5SH(55)数据手册

FH12A-10S-0.5SH(55)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.3089 ¥ 2.7334
6000+ $ 0.3061 ¥ 2.709
库存: 30000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 5466.8
直接购买
加入购物车
