QR/P-16S-C(51)

产品分类: 背板连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Conn Housing RCP 16 POS Crimp ST Cable Mount Blue Bag
供应商型号: CSJ-ST49018383
供应商: 海外现货
标准整包数: 1

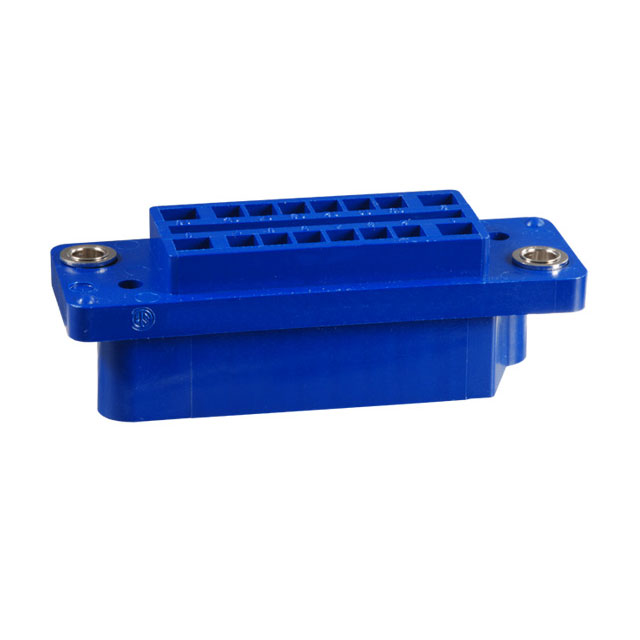

HIROSE ELECTRIC 背板连接器 - 外壳 QR/P-16S-C(51)

QR/P-16S-C(51)概述

    QR/P Series:高引脚计数矩形插拔式连接器

    产品简介


    QR/P 系列是一款用于各种电子设备单元和机架之间电源和信号电路连接与断开的矩形、高引脚计数的插拔式连接器。该系列提供五种不同的引脚数量配置:4、8、12、16 和 24。通过采用压接端接技术,使布线更方便且可靠性更高。Hirose 的独创的带状、公母两用触点确保了顺畅的插入和拔出操作,使其成为理想的插拔式连接器。

    技术参数


    | 参数 | 描述 |

    | 工作温度 | -10°C 到 +60°C |
    | 额定电流(功率) | 最大 13A(使用 14 AWG 导线) |
    | 额定电流(信号) | 最大 7A(使用 18 AWG 导线) |
    | 额定电压(功率) | 交流 600V |
    | 额定电压(信号) | 交流 250V |
    | 接触电阻 | 最大 10mΩ(1A 直流) |
    | 绝缘电阻 | 最小 5000MΩ(直流 500V) |
    | 耐压(功率) | 交流 3000V(持续 1 分钟) |
    | 耐压(信号) | 交流 1000V(持续 1 分钟) |
    | 安全标准 | UL、CSA、TÜV 认证 |

    产品特点和优势


    1. 插拔设计的耐用性:插拔设计提供了有效的插拔长度余量,使得连接器能够承受反复插拔而不易损坏。
    2. 统一的接触件:公母外壳使用相同的接触件,减少了零件采购和管理的成本。
    3. 浮动结构设计:浮动衬套设计允许最大的浮动偏移为 0.4mm,适用于空间要求较高的场合。
    4. 安全认证:UL、CSA、TÜV 认证,确保了产品的安全性和可靠性。

    应用案例和使用建议


    QR/P 系列连接器广泛应用于电子设备的单元和机架之间的连接。例如,在数据中心中,它们可以用于服务器机柜间的连接;在工业控制设备中,它们可以用于控制面板和设备主体的连接。为了确保连接的稳定性和长期使用效果,建议根据具体应用场景选择合适的电缆和连接方式,并定期进行检查和维护。

    兼容性和支持


    QR/P 系列连接器与其他符合标准的电子元器件和设备具有良好的兼容性。厂商提供了一系列工具,包括手动压接工具、自动压接工具和提取工具,确保用户能够在安装和拆卸过程中顺利操作。同时,技术支持和售后服务也是可靠的保障。

    常见问题与解决方案


    1. 连接不稳固:检查是否正确选择了合适的电缆和接触件类型,确保连接处无松动。
    2. 接触不良:确认导线是否已牢固压接到触点上,使用合适的工具进行压接。
    3. 耐压测试不合格:检查连接器是否安装正确,重新进行耐压测试。

    总结和推荐


    QR/P 系列连接器以其独特的设计和优秀的性能,成为了电子设备单元和机架之间连接的理想选择。其高可靠性和广泛的应用范围使其在市场上具备较强的竞争力。建议在需要高可靠性连接的应用场景中优先考虑使用该系列产品。

QR/P-16S-C(51)参数

参数
长*宽*高 70mm(长度)*23.5mm(高度)
安装方式 支架安装,面板安装
零件状态 在售
包装方式 散装

QR/P-16S-C(51)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

QR/P-16S-C(51)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - 外壳 HIROSE ELECTRIC QR/P-16S-C(51) QR/P-16S-C(51)数据手册

QR/P-16S-C(51)封装设计

查看详情并下载
Symbol
Footprint
3D Model
