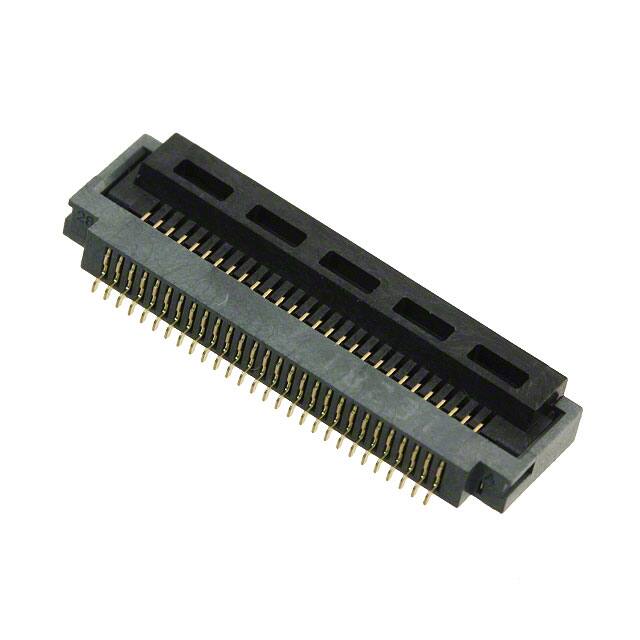

FH41-28S-0.5SH(99)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 28pin 灰色 2.5mm FFC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: CSJ-ST68233172
供应商: 海外现货
标准整包数: 1

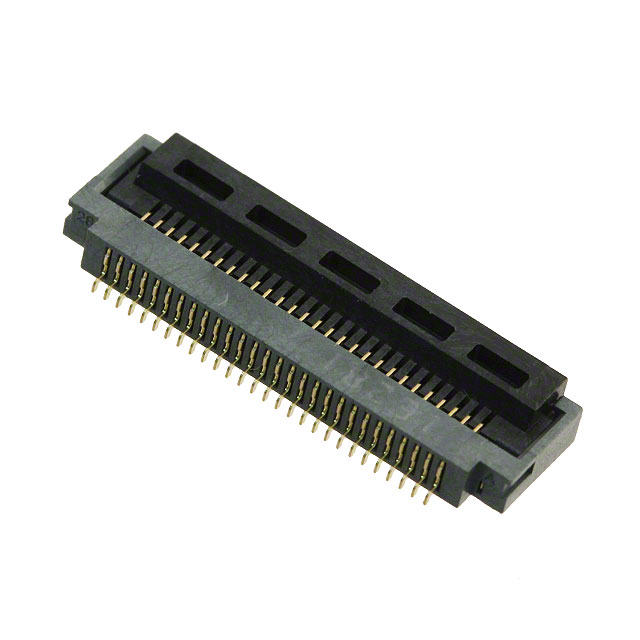

HIROSE ELECTRIC FFC/FPC连接器 FH41-28S-0.5SH(99)

FH41-28S-0.5SH(99)概述


    产品简介


    FH41系列是一款适用于高速传输的0.5毫米间距、2.5毫米高度的屏蔽FFC连接器。该系列产品被设计用于多种高可靠性要求的应用场合,如汽车电子、工业控制等领域。其主要功能包括支持下一代芯片V-by-One® HS技术,能够提供阻抗匹配的屏蔽FFC连接。

    技术参数


    - 额定电流: 0.5A(注1)
    - 额定电压: AC 50Vrms
    - 操作温度范围: -40°C至+105°C(注2)
    - 操作湿度范围: 相对湿度90%以下(无冷凝)
    - 存储温度范围: -10°C至+50°C(注3)
    - 存储湿度范围: 相对湿度90%以下(无冷凝)
    适用FFPC和FFC终端规格:
    - 厚度 t= 0.3 ±0.05mm,金镀层(GND板:t= 0.5 ±0.05mm,锡镀层)
    其他技术规格:
    - 绝缘电阻: ≥500MΩ(DC 100V测量)
    - 耐压: 交流150Vrms持续1分钟无闪络或绝缘损坏
    - 接触电阻: ≤100mΩ
    - 重复运动耐久性: 20次插拔无损伤
    - 振动耐久性: 频率10到55Hz,半幅度0.75mm,三个方向各10个周期
    - 冲击耐久性: 加速度981m/s²,持续时间6ms,三次冲击
    - 普通条件下的湿度耐久性: 40°C下相对湿度90%-95%放置96小时
    - 温度循环耐久性: 温度-40°C至+105°C变化,5个循环
    - 焊接热耐久性: 元件无变形,接触无显著松动

    产品特点和优势


    1. 阻抗匹配屏蔽FFC支持: FH41系列配备接地端子,可支持阻抗匹配的屏蔽FFC,增强信号传输质量。
    2. 阻抗控制终端设计: 信号端子经过阻抗控制设计,能够处理高速信号传输。
    3. 高可靠性和安全结构: 参照另一款流行的Hirose连接器FH28系列,结构设计坚固,能防止意外解锁,确保稳定连接。
    4. 简易操作: 使用翻盖锁系统,简化了FFC的操作,旋转动作轻便且具有明确的点击感。
    5. 自动贴装适用性: 提供带状卷盘包装,符合自动机器贴装标准(每卷2500个)。
    6. 无卤素: 所有材料和物质均符合无卤素标准。

    应用案例和使用建议


    FH41系列广泛应用于需要高可靠性的场合,例如汽车电子系统、工业控制系统等。具体应用建议如下:
    1. 汽车电子: 由于其高可靠性和安全性,特别适合汽车内部复杂环境中的信号传输需求。如有特殊需求,建议联系销售代表获取更多信息。
    2. 工业控制: 在工厂自动化设备中,FH41系列可以提供稳定的信号传输,确保设备运行可靠。

    兼容性和支持


    FH41系列与自动贴装设备完全兼容,适用于大规模生产和组装。制造商提供了详细的产品资料和操作指南,以确保用户能够正确安装和使用该产品。此外,还提供技术支持服务,以帮助解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 插入FFC时遇到阻力: 可能是FFC未正确插入或存在物理障碍。应确保FFC插入的方向正确,检查并清除任何阻碍物。
    2. 接触电阻过高: 通常是由于插入不当导致的。确保FFC正确插入并完全闭合翻盖锁。
    3. 产品出现机械损坏: 如遇机械损坏,应立即停止使用,并联系制造商进行维修或更换。

    总结和推荐


    综上所述,FH41系列作为一款适用于高速传输的FFC连接器,具备高可靠性和耐用性,适用于各种高要求的应用场合。其独特的翻盖锁系统和阻抗匹配设计使其在市场上具备较强的竞争力。推荐在需要高可靠性的应用场景中使用此产品。

FH41-28S-0.5SH(99)参数

参数
扁平柔性类型 FFC
间距 500μm
额定电流 500mA
触头镀层
板上高度 2.5mm
针脚数 28pin
端接 焊盘
外壳颜色 灰色
连接器/触头类型 底部
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH41-28S-0.5SH(99)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。
