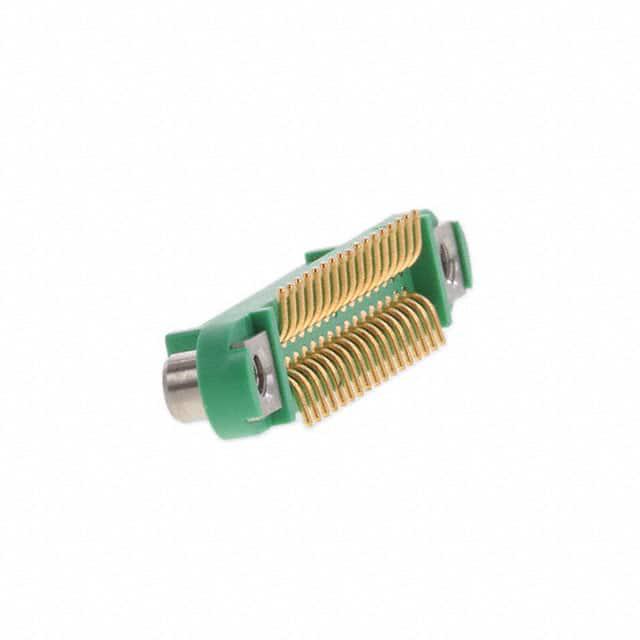

G125-FS13405F2P

厂牌: HARWIN
产品描述: Receptacle,Screw Lock 1.25mm 2 34pin 2A 203nm 金 绿色 SMD,P=1.25mm 贴片安装
供应商型号: 952-4106-ND
供应商: Digi-Key
标准整包数: 1
HARWIN 矩形连接器 - 针座 - 插座/母插口 G125-FS13405F2P

G125-FS13405F2P概述

    电子元器件产品技术手册:Gecko G125 系列 1.25mm 密间距高可靠性连接器

    1. 产品简介


    Gecko 连接器是一款1.25mm密间距高可靠性矩形连接器,其型号以G125开头。产品系列分为三个不兼容的版本:Gecko-SL(螺钉锁)、Gecko-MT(混合技术)和Gecko Latch(原设计)。这些连接器主要应用于电缆对电缆、电缆对电路板和电路板对电路板的互连应用。所有接触点均采用镀金硬酸金处理,保证长期高可靠性。

    2. 技术参数


    2.1 材料
    - 信号接触点:铍铜,镍上镀金
    - 电源接触点:黄铜,镍上镀金
    - 电路板信号接触点:磷青铜,镍上镀金
    - 电路板金属外壳:铝6061-T6,高磷镍镀层
    - 密封材料:Stycast 2651MM + 催化剂9
    2.2 电气特性
    - 电流负载:
    - 信号接触点:单个连接器最大2.8A,所有接触点最大2.0A
    - 柔性电路信号接触点:单个连接器最大0.4A
    - 电源接触点:单个接触点最大10.0A
    - 工作电压:
    - 海平面气压1006毫巴:直流或交流峰值450V
    - 21,336米(70,000英尺)海拔:直流或交流峰值250V
    - 绝缘电阻:初始值≥10GΩ(500V直流)
    2.3 环境特性
    - 湿度测试:93%RH条件下96小时
    - 温度范围:-65°C至+150°C,持续30分钟,5个循环
    - 盐雾测试:连续暴露48小时
    - 振动测试:10Hz到2,000Hz,1.5毫米振幅,198m/s²(20G),持续2小时
    - 冲击测试:Z轴981m/s²(100G),X、Y轴490m/s²(50G)
    - 加速度测试:50G
    2.4 机械特性
    - 耐用性:接触点1,000次操作,卡扣100次操作
    - 插入力:信号接触点最大2.8N,电源接触点最大7.0N
    - 拔出力:接触点最小0.2N
    - 接触保持力:接触点最小6.0N,螺钉锁最小20.0N,卡扣最小4.0N
    - 接触位移:信号接触点最小0.1mm,电源接触点最小0.63mm

    3. 产品特点和优势


    Gecko G125系列连接器以其高可靠性著称,提供多种不同配置的选择。具有以下优势:
    - 高电流负载能力
    - 优秀的绝缘性能
    - 出色的环境适应性,适用于恶劣环境下的应用
    - 可靠的机械结构设计,提供稳定的连接

    4. 应用案例和使用建议


    应用案例
    - 电信设备:高可靠性要求的应用
    - 工业自动化:需要稳定连接的控制面板和设备之间
    - 汽车电子:耐振动和冲击的车载电子系统
    使用建议
    - 电缆选型:根据所需电流选择合适的电缆类型
    - 安装方式:根据具体应用场景选择合适的安装方式,如螺钉锁、卡扣或面板安装
    - 工具使用:确保正确使用指定的手动压接工具进行安装,提高连接可靠性

    5. 兼容性和支持


    Gecko-SL和Latch系列的金属外壳与Gecko-MT系列兼容,可用于提供机械、射频和电磁兼容保护。此外,Harwin公司提供全面的技术支持,包括详细的操作指南和视频教程。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 检查工具设置,确保正确的压接工具使用 |
    | 连接不稳定 | 检查接触点是否正确安装,必要时重新压接 |
    | 绝缘电阻低 | 检查接触点清洁度和安装过程 |

    7. 总结和推荐


    Gecko G125系列连接器凭借其高可靠性和广泛的适用性,在电信、工业自动化和汽车电子等领域表现出色。强烈推荐在高可靠性需求的应用中选用此产品,确保系统稳定运行。
    通过上述详细介绍,Gecko G125系列连接器在高可靠性需求的应用中展示了卓越的性能和稳定性,是您在设计和开发过程中值得信赖的选择。

G125-FS13405F2P参数

参数
触头镀层厚度 - 配接 203nm
类型 Receptacle,Screw Lock
间距-配接 1.25mm
排数 2
额定电流 2A
颜色 绿色
针脚数 34pin
防护等级 -
触头镀层 - 配接
通用封装 SMD,P=1.25mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
