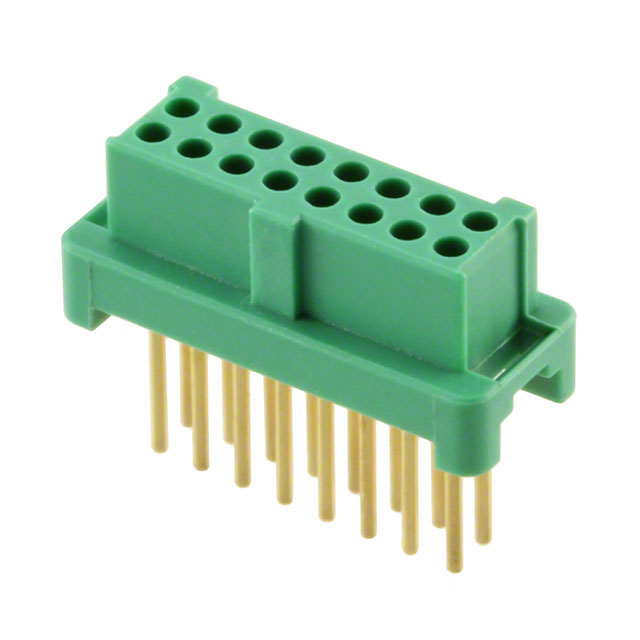

G125-FV21605L0P

厂牌: HARWIN
产品描述: Latch Holder,Receptacle 1.25mm 2 16pin 2A 203nm 金 绿色 通孔安装
供应商型号: 855-G125-FV21605L0P
供应商: Mouser
标准整包数: 1
HARWIN 矩形连接器 - 针座 - 插座/母插口 G125-FV21605L0P

G125-FV21605L0P概述

    Harwin Gecko系列垂直穿板式连接器技术手册

    产品简介


    Harwin公司推出的Gecko系列垂直穿板式连接器是一种高性能、小体积的电子元件,适用于多种高密度电子设备。该系列产品采用了1.25mm的引脚间距设计,提供了V1(3.00mm)和V2(4.50mm)两种类型的PC尾部(PC-Tail),并且支持6到50个接触点的选择。Gecko连接器主要用于需要紧凑布局且对可靠性要求较高的场合,广泛应用于航空航天、工业控制、医疗设备及消费电子等领域。

    技术参数


    | 参数 | 描述 |

    | 接触点数量 | 6, 10, 12, 16, 20, 26, 34, 50 |
    | 尺寸 | 长度:24.0mm至56.0mm;宽度:0.3mm;高度:3.0mm至4.5mm |
    | 引脚间距 | 1.25mm |
    | 工作温度范围 | -40°C 至 105°C |
    | 极性特征 | 带有偏极化功能 |
    | 载流量 | 1A per contact |
    | 额定电压 | 250VAC |

    产品特点和优势


    Gecko连接器具有以下显著特点和优势:
    - 小尺寸和高密度:1.25mm的引脚间距设计使得连接器能够在有限的空间内提供更多的连接点,非常适合高密度布线需求。
    - 可靠性高:经过严格的环境测试,确保连接器在恶劣条件下的稳定运行。
    - 防误插设计:采用偏极化设计,避免因错误插入而导致的损坏。
    - 耐用性好:通过多次插拔测试,确保长期使用后的性能稳定。

    应用案例和使用建议


    Gecko连接器被广泛应用于各类高可靠性需求的应用场景,例如:
    - 航空航天领域:用于卫星和飞机内部复杂的电子系统连接。
    - 工业控制领域:适用于自动化生产线上的高精度控制系统。
    - 医疗设备领域:用于便携式医疗设备内部精密电路的连接。
    在使用时,建议根据具体应用需求选择合适的接触点数量和引脚长度,以确保最佳的性能表现。

    兼容性和支持


    - 兼容性:Gecko连接器与标准的SMT(表面贴装技术)设备兼容,可以方便地进行自动化生产。
    - 支持和服务:Harwin公司为客户提供全面的技术支持和售后服务,确保客户在使用过程中得到及时的帮助和支持。

    常见问题与解决方案


    - 问题:在焊接过程中,连接器容易发生移位。
    - 解决方案:使用专用的夹具固定连接器,并严格控制焊接温度和时间。

    - 问题:连接器在多次插拔后出现接触不良现象。
    - 解决方案:检查连接器是否正确安装并保持清洁;如有必要,可以考虑更换新的连接器。

    总结和推荐


    综上所述,Harwin Gecko系列垂直穿板式连接器凭借其小尺寸、高密度、高可靠性和广泛的适用范围,是一款值得推荐的产品。无论是航空航天还是工业控制领域,Gecko连接器都能提供卓越的性能表现。对于追求高品质连接解决方案的客户来说,这款产品无疑是一个理想的选择。

G125-FV21605L0P参数

参数
针脚数 16pin
排数 2
类型 Latch Holder,Receptacle
触头镀层厚度 - 配接 203nm
额定电流 2A
颜色 绿色
防护等级 -
间距-配接 1.25mm
触头镀层 - 配接
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

G125-FV21605L0P厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-FV21605L0P数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 针座 - 插座/母插口 HARWIN G125-FV21605L0P G125-FV21605L0P数据手册

G125-FV21605L0P封装设计

查看详情并下载
Symbol
Footprint
3D Model
