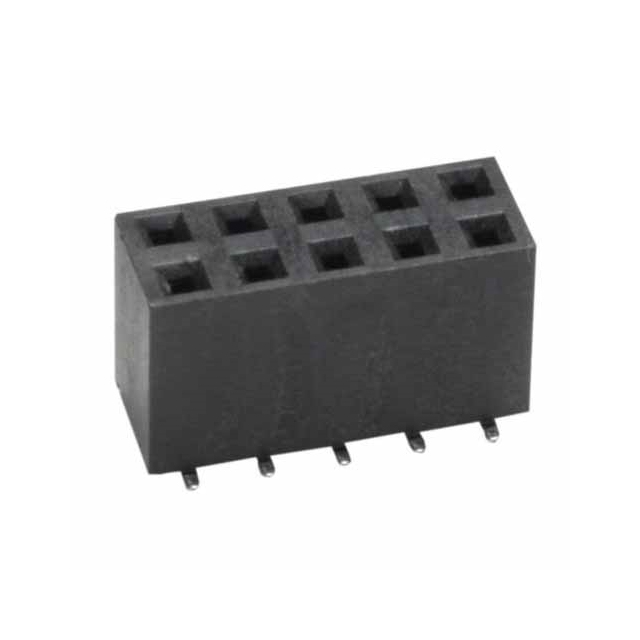

M20-7870842

厂牌: HARWIN
产品描述: Bottom or Top Entry,Push-Pull,Receptacle 2.54mm 2 16pin 3A 金 黑色 贴片安装
供应商型号: AV-A-HRWM207870842
供应商: Avnet
标准整包数: 28
HARWIN 矩形连接器 - 针座 - 插座/母插口 M20-7870842

M20-7870842概述

    # Harwin M20 系列连接器技术手册解析

    产品简介


    Harwin M20 系列连接器是一种采用 2.54 毫米(0.1 英寸)间距的高性能连接器,其插针和插座均为 0.64 毫米(0.025 英寸)方形设计,适用于板对板及板对线的互连应用。该系列连接器分为插头和插座两部分,插座为盒状设计,配备锁定机构以确保定位和固定;插头的引脚则固定在模具内,支持水平或垂直安装方式。此外,M20 系列连接器提供多种接线方式,如压接、穿孔焊接和表面贴装,适应性强,特别适合电子设备、通信设备和工业控制等领域。

    技术参数


    以下是 Harwin M20 系列连接器的技术规格:
    材料与表面处理
    - 外壳材料:高耐热塑料,符合 UL94V-0 标准,适用于 PCB 尾部或表面贴装。
    - 接触材料:铜合金。
    - 接触表面处理:可选金或锡。
    电气特性
    - 额定电流:每触点最大 3 安培。
    - 初始接触电阻:最大 20 毫欧。
    - 条件后接触电阻:最大 30 毫欧。
    - 绝缘耐电压:视型号而定,范围为 500 至 1000 伏交流电,持续 1 分钟。
    - 最小绝缘电阻:1000 兆欧。
    环境特性
    - 工作温度范围:标准型号为 -40°C 至 +105°C,部分型号为 -25°C 至 +85°C。
    - 振动测试:50-2000 Hz 频率范围内,峰值加速度 3.13G,持续 15 分钟。
    - 冲击测试:承受 30G 加速度,持续 11 毫秒。
    机械特性
    - 耐用性:金镀层接触区域可达 300 次操作,锡镀层为 50 次。
    - 插入力:单触点最大为 1.2 牛顿至 2.0 牛顿。
    - 拔出力:单触点最小为 0.2 牛顿至 0.8 牛顿。
    - 触点保持力:每个触点最小为 7.84 牛顿。
    焊接数据
    - 焊锡性:245°C 下持续 5 秒。
    - 耐热性:260°C 下持续 10 秒。

    产品特点和优势


    Harwin M20 系列连接器以其卓越的性能和广泛的适用性在市场上脱颖而出。其关键优势包括:
    - 高可靠性:通过严格的振动和冲击测试,确保在恶劣环境下的稳定运行。
    - 多样的安装方式:支持水平、垂直、表面贴装及穿孔焊接,满足多样化的设计需求。
    - 高强度触点:具有优异的插入和拔出力,确保长期使用的稳定性。
    - 宽泛的工作温度范围:适应各种严苛环境条件。

    应用案例和使用建议


    Harwin M20 系列连接器广泛应用于通信设备、工业自动化、医疗仪器等领域。例如,在通信基站中,其高可靠性和抗震能力使其成为理想选择;在医疗设备中,其低接触电阻有助于提高信号传输质量。建议在设计时充分考虑连接器的安装方向和散热条件,确保最佳性能表现。

    兼容性和支持


    Harwin M20 系列连接器与多种标准接口兼容,便于集成到现有系统中。厂商提供全面的技术支持和售后服务,包括产品定制化服务和技术培训。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 检查是否正确对齐并清洁触点 |
    | 接触不良 | 更换新的连接器或重新焊接 |
    | 工作温度超出范围 | 使用耐高温型号或改善散热措施 |

    总结和推荐


    综上所述,Harwin M20 系列连接器凭借其卓越的性能、灵活的应用和可靠的品质,在众多领域展现了强大的竞争力。对于需要高性能连接解决方案的用户,该系列产品是明智的选择。因此,强烈推荐使用 Harwin M20 系列连接器。

M20-7870842参数

参数
排数 2
触头镀层 - 配接
触头镀层厚度 - 配接 -
额定电流 3A
颜色 黑色
针脚数 16pin
防护等级 -
间距-配接 2.54mm
类型 Bottom or Top Entry,Push-Pull,Receptacle
安装方式 贴片安装
应用等级 工业级,电信级,通用级
零件状态 在售
包装方式 管装
