首页  >  产品百科  >  Z125-9263400

Z125-9263400

产品分类: 其他工具
厂牌: HARWIN

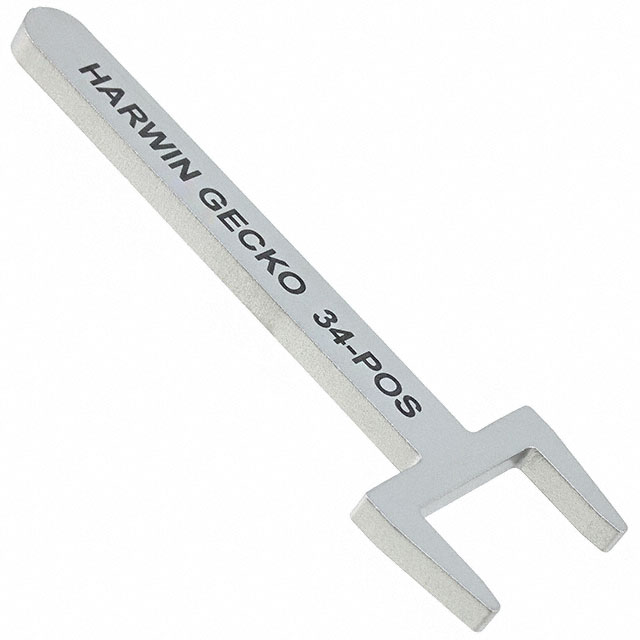

产品描述: Separator Tool for mated Gecko connectors
供应商型号: 855-Z125-9263400
供应商: Mouser
标准整包数: 1
HARWIN 其他工具 Z125-9263400

Z125-9263400概述


    产品简介


    Gecko G125系列1.25mm间距高可靠性连接器
    Gecko连接器是一类1.25mm间距的高可靠性矩形连接器,其零件编号以G125开头。该系列产品包括三种变体,这些变体不相容互插:
    - Gecko-SL(螺丝锁定):包含浮动螺丝的连接器用于安全、坚固的对接;可选的板或面板安装钉用于PCB或外壳的牢固固定。
    - Gecko-MT(混合技术):配备信号和电源触点,提供线缆和穿板配置。锁紧装置与Gecko-SL相同。
    - Gecko Latch(锁扣设计):公端带有易于释放的锁扣,确保与母端的稳定连接;锁扣可指定为通过板锁功能或表面安装垫。
    这些连接器通常由电缆圆筒压接触点和外壳组成,提供多种类型,如直通板端子和垂直表面贴装端子。它们主要用于电缆到电缆、电缆到板、以及板到板的连接。电缆连接器作为外壳和单独订购的可替换触点提供,设计用于电缆到电缆和电缆到板之间的连接。此外,所有触点都镀金以提高性能和使用寿命,材料为98%纯度的硬酸金。

    技术参数


    电气特性
    - 电流等级(依据EIA-364-70A: 1998标准)
    - 信号触点:每连接器每个触点加载时,25°C环境温度下最大2.8A;所有触点同时加载时最大2.0A;柔性电路每个触点最大0.4A。
    - 电源触点:所有触点同时加载时,25°C环境温度下最大10.0A。

    - 其他电气特性
    - 工作电压:海平面1,006mbar时DC或AC峰值450V;海拔21,336m/70,000ft时250V。
    - 耐电压(依据EIA-364-20C: 2004标准):海平面1,013mbar时DC或AC峰值600V;海拔21,336m/70,000ft时350V。
    - 接触电阻(依据EIA-364-06C: 2006标准):初始最大20mΩ,条件后最大25mΩ。
    - 绝缘电阻(依据EIA-364-21C: 2000标准):初始最小10GΩ,条件后(不含盐雾条件)最小1GΩ。
    环境特性
    - 湿度(依据EIA-364-31B: 2000标准):93%RH下持续96小时。
    - 温度范围(依据EIA-364-32C: 2000测试条件IV):30分钟内循环5次,从-65°C到+150°C。
    - 盐雾(依据EIA-364-26B: 1999测试条件B):连续暴露48小时。
    - 振动强度(依据EIA-364-28D: 1999测试条件IV):10Hz至2,000Hz,1.5mm位移,加速度198m/s²(20G),持续2小时。
    机械特性
    - 耐用性(触点):1,000次操作。
    - 插入力(每触点):信号最大2.8N,电源最大7.0N。
    - 拔出力(每触点):信号最小0.2N。
    - 触点保持力:最小6.0N。
    - 锁紧装置保持力:螺丝锁紧最小20.0N,锁扣最小4.0N。
    - 锁紧扭矩:16至18cmN。

    产品特点和优势


    Gecko G125系列连接器的主要特点和优势如下:
    - 高可靠性:具备优良的电气和机械性能,适用于苛刻的工作环境。
    - 混合技术:同时支持信号和电源传输,灵活性强。
    - 多样化的安装方式:提供螺丝锁定和锁扣设计,方便灵活安装。
    - 耐用性强:多次操作后依然保持稳定的电性能。
    - 环境适应性好:能在宽广的温度范围内工作,并具备良好的抗振动和冲击能力。
    - 镀金触点:98%纯度的硬酸金镀层,提高电性能和使用寿命。

    应用案例和使用建议


    Gecko G125系列连接器广泛应用于各种工业自动化、航空航天、医疗设备等领域。例如,在工业自动化设备中,这些连接器能够确保信号和电源的安全可靠传输,满足高频率振动和极端温度环境的要求。在航空航天领域,这些连接器能够承受恶劣的环境条件,保证系统的正常运行。对于用户来说,正确的安装方法至关重要,比如使用推荐的手动压接工具进行连接,并确保适当的预应力来保证连接的稳固性。此外,在高温环境下长时间运行后,定期检查和维护连接器,以确保长期稳定性。

    兼容性和支持


    Gecko G125系列连接器具有较好的兼容性,能够与现有的电子元器件和设备集成使用。制造商提供了丰富的工具支持,包括手动压接工具和视频教程,帮助用户轻松完成安装和维护工作。此外,官方网站上还提供了详细的安装和操作指南,帮助用户更好地理解和使用这些连接器。

    常见问题与解决方案


    1. 问题:如何正确选择适合的触点类型?
    - 解决方案:根据所需传输的信号类型(信号或电源)和导线规格选择合适的触点类型和型号。参考产品手册中的表格确定适合的导线尺寸和触点型号。
    2. 问题:如何避免接触电阻过大?
    - 解决方案:确保按照制造商推荐的工艺和技术要求进行压接和安装,特别是注意压接高度和预应力。此外,定期检查和维护连接器,确保接触面干净无污染。
    3. 问题:如何确保连接器在振动和冲击环境中仍然稳定可靠?
    - 解决方案:建议对连接器进行二次灌封(back-potting),以增加额外的防震效果。严格按照产品手册中的操作指南进行安装,特别是考虑额外的锁定机制,如锁紧螺钉或锁扣。

    总结和推荐


    综上所述,Gecko G125系列连接器是一款高性能、高可靠性的电子元器件,广泛应用于多个关键领域。其独特的混合技术和多样的安装方式使其在市场上具有较强的竞争力。如果您需要一款能够在恶劣环境下稳定工作的连接器,那么Gecko G125系列无疑是一个明智的选择。我们强烈推荐这款产品用于各种高要求的应用场景。

Z125-9263400参数

参数
零件状态 在售
包装方式 散装

Z125-9263400厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

Z125-9263400数据手册

厂牌 PDF简要描述 下载
HARWIN 其他工具 HARWIN Z125-9263400 Z125-9263400数据手册

Z125-9263400封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 86.295 ¥ 729.1928
5+ $ 79.7364 ¥ 673.7726
10+ $ 77.2416 ¥ 652.6915
25+ $ 72.6705 ¥ 614.0657
50+ $ 70.245 ¥ 593.5703
100+ $ 67.83 ¥ 573.1635
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 729.19
