Z125-9260600

产品分类: 其他工具
厂牌: HARWIN

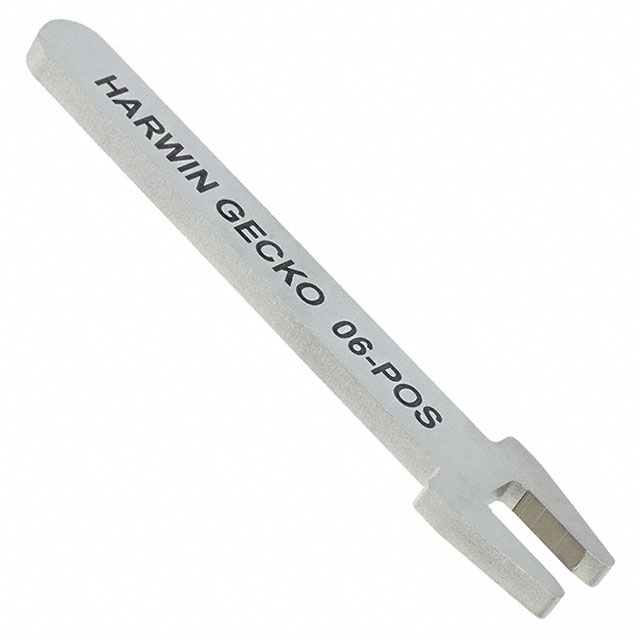

产品描述: Separator Tool for mated Gecko connectors
供应商型号: 855-Z125-9260600
供应商: Mouser
标准整包数: 1
HARWIN 其他工具 Z125-9260600

Z125-9260600概述

    Gecko G125 系列 1.25mm 螺旋扣高可靠性矩形连接器

    1. 产品简介


    Gecko G125 系列 1.25mm 螺旋扣高可靠性矩形连接器是专为需要高性能、高可靠性的连接需求设计的。这类连接器分为三个变体:Gecko-SL(螺扣)、Gecko-MT(混合技术)和GeckoLatch(原设计)。这些连接器具备独特的锁定机制,确保了稳定可靠的连接,特别适用于电缆到电缆、电缆到板卡以及板卡到板卡之间的互连。
    - Gecko-SL:螺扣连接,具有浮动螺丝,可提供安全、坚固的连接。螺丝也可以安装在PCB或面板上以增强固定。
    - Gecko-MT:混合技术连接器,结合信号和电源接触点,适用于电缆或通孔配置。
    - GeckoLatch:配备易于释放的锁扣,确保与母座的稳定连接。锁扣可以根据需要选择通过板锁定功能或表面贴装垫片进行额外固定。

    2. 技术参数


    - 材料:
    - 电源触点:铍铜镀镍金
    - 女信号触点:铍铜镀镍金
    - 男信号触点:磷青铜镀镍金
    - 男性电缆信号触点:黄铜镀镍金
    - 底座:30% 玻璃填充热塑塑料
    - 锁扣:铜镍锡合金,镍镀层
    - 螺扣:不锈钢
    - 金属外壳:铝合金6061-T6,高磷镍镀层
    - 涂料:Sycast 2651MM 配催化剂9
    - 电气特性:
    - 电流负载(EIA-364-70A: 1998):
    - 单个信号触点:最大2.8A
    - 所有触点:最大2.0A
    - 柔性电路信号触点:最大0.4A
    - 功率触点:最大10.0A
    - 工作电压:在海平面1006毫巴下为450V直流或交流峰值;在海拔21,336米(70,000英尺)44毫巴下为250V直流或交流峰值
    - 电压耐受性(EIA-364-20C: 2004):在海平面1013毫巴下为600V直流或交流峰值;在海拔21,336米(70,000英尺)44毫巴下为350V直流或交流峰值
    - 接触电阻(EIA-364-06C: 2006):初始为20毫欧,条件后为25毫欧
    - 绝缘电阻(EIA-364-21C: 2000):初始为10G欧,条件后大于1G欧
    - 爬电距离(触点到触点):最小0.15毫米
    - 清晰距离(触点到触点):最小0.15毫米
    - 环境特性:
    - 湿度:93%RH条件下持续96小时
    - 温度范围:在-65°C到+150°C条件下循环30分钟,共5次
    - 温度寿命:无负荷条件下,在+150°C±5°C条件下
    - 盐雾:连续暴露48小时
    - 振动:频率从10Hz到2,000Hz,加速度为1.5mm,20G,持续2小时
    - 冲击:Z轴981m/s²(100G)持续6ms;X、Y轴490m/s²(50G)持续11ms
    - 碰撞:40G,4,000±10次碰撞
    - 加速度:50G
    - 机械特性:
    - 触点耐用性:1,000次操作
    - 锁扣耐用性:100次操作
    - 插入力(每触点):信号触点最大2.8N,功率触点最大7.0N
    - 拔出力(每触点):信号触点最小0.2N
    - 触点保持力(所有类型):最小6.0N
    - 螺扣保持力:最小20.0N
    - 锁扣保持力:最小4.0N
    - 螺扣扭矩:16到18厘米牛顿
    - 触点擦除:信号触点最小0.1mm,功率触点最小0.63mm

    3. 产品特点和优势


    Gecko G125 系列 1.25mm 螺旋扣高可靠性矩形连接器拥有以下独特功能和优势:
    - 螺扣和锁扣设计:确保了在极端环境下的连接稳定性。
    - 多种配置:提供信号和电源触点,满足不同应用需求。
    - 材料选择:采用高性能材料,如高纯度硬酸金镀层,保证长使用寿命。
    - 机械防护:金属背壳提供机械、射频和电磁兼容保护。

    4. 应用案例和使用建议


    - 应用案例:Gecko G125 连接器广泛应用于汽车电子、航空航天、工业自动化等领域,因其高可靠性、高性能和良好的环境适应性而备受青睐。
    - 使用建议:为了确保最佳性能和连接可靠性,建议使用适当的工具进行端接,并在高频振动环境下应用背灌胶。

    5. 兼容性和支持


    - 兼容性:Gecko-SL 和 Latch 系列涵盖6到50个触点的双排配置,可与其他标准电子元器件轻松集成。
    - 支持:Harwin 提供详细的工具使用说明和视频教程,帮助用户正确安装和维护连接器。

    6. 常见问题与解决方案


    - Q: 插入力过大怎么办?
    - A: 检查是否使用正确的压接工具,确保压接质量。如果问题仍然存在,请联系 Harwin 技术支持。
    - Q: 接触电阻过高怎么办?
    - A: 检查是否有灰尘或污染物影响接触。可以使用压缩空气清洁连接器,并确保清洁后的接触点无损坏。
    - Q: 连接器在高温环境下失效怎么办?
    - A: 确认连接器是否在额定温度范围内使用。如果超出温度范围,请更换适合的连接器型号或采取额外的冷却措施。

    7. 总结和推荐


    Gecko G125 系列 1.25mm 螺旋扣高可靠性矩形连接器是一款高度可靠且多功能的产品,适用于各种严苛的应用环境。凭借其出色的电气性能、良好的环境适应性和卓越的机械特性,Gecko G125 系列连接器是市场上最具竞争力的选择之一。强烈推荐在需要高性能连接器的项目中使用该产品。

Z125-9260600参数

参数
零件状态 在售
包装方式 散装

Z125-9260600厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

Z125-9260600数据手册

厂牌 PDF简要描述 下载
HARWIN 其他工具 HARWIN Z125-9260600 Z125-9260600数据手册

Z125-9260600封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 63.041 ¥ 532.6965
5+ $ 58.0392 ¥ 490.4312
10+ $ 55.8684 ¥ 472.088
25+ $ 52.29 ¥ 441.8505
50+ $ 51.975 ¥ 439.1888
100+ $ 50.568 ¥ 427.2996
库存: 47
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 532.69
直接购买
加入购物车
