首页  >  产品百科  >  Z125-902

Z125-902

产品分类: 其他工具
厂牌: HARWIN
产品描述: Application Tools, Insertion/Extraction Tool For Rectangular Contacts, 24-32 AWG
供应商型号: 2408761
供应商: 海外现货
标准整包数: 1

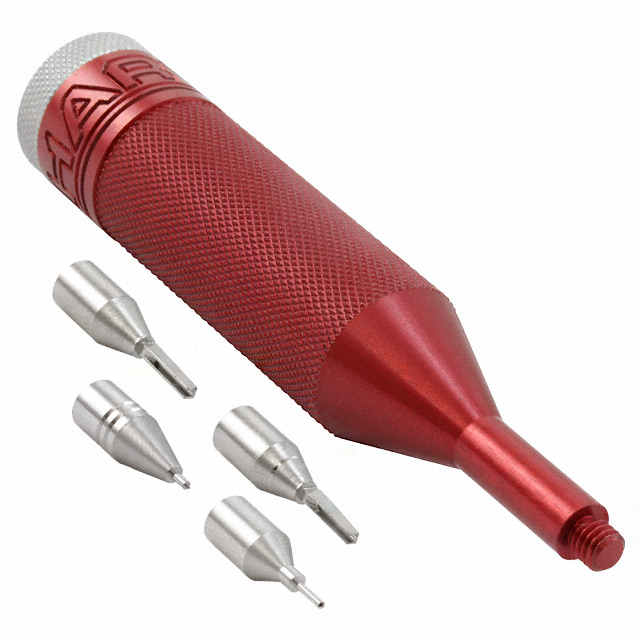

HARWIN 其他工具 Z125-902

Z125-902概述

    文章:Gecko G125系列1.25mm间距高可靠性连接器技术手册

    产品简介


    Gecko G125系列连接器是一种高可靠性矩形连接器,采用1.25mm的接触间距,适用于多种工业和商业应用。根据不同的需求,Gecko G125系列提供三种不同型号:Gecko-SL(带螺丝锁紧)、Gecko-MT(混合技术)以及Gecko Latch(原设计),它们具有不同的接口锁定机制,以确保在各种环境下的稳定连接。这些连接器广泛应用于电缆与电缆、电缆与板、板与板之间的连接场合,具备低轮廓、高性能的特点。

    技术参数


    材料
    - 功率触点:铍铜,镀镍后镀金
    - 女信号触点:铍铜,镀镍后镀金
    - 男性PCB信号触点:磷青铜,镀镍后镀金
    - 男性电缆信号触点:黄铜,镀镍后镀金
    - 塑料外壳:30%玻璃填充热塑塑料,UL94 V-0阻燃等级
    - 卡扣:铜镍锡合金,镍上镀锡
    - 螺丝固定件:不锈钢
    - 金属屏蔽壳:铝6061-T6,高磷镍镀层
    - 灌封化合物:Stycast 2651MM配催化剂9
    电气特性
    - 电流额定值(EIA-364-70A: 1998)
    - 信号触点:每连接器每触点最大电流为2.8A(环境温度25°C)
    - 所有触点同时加载:每触点最大电流为2.0A(环境温度25°C)
    - 柔性电路信号触点:每连接器每触点最大电流为0.4A(环境温度25°C)
    - 功率触点:所有触点同时加载时最大电流为10.0A(环境温度25°C)
    - 其他电气特性
    - 工作电压:1013毫巴下为450V DC或AC峰值;44毫巴下为250V DC或AC峰值
    - 电压证明:1013毫巴下为600V DC或AC峰值;44毫巴下为350V DC或AC峰值
    - 接触电阻:初始为20mΩ最大;条件后为25mΩ最大
    - 绝缘电阻:初始为10GΩ最小,500V DC;条件后(盐雾条件除外)大于1GΩ最小
    - 爬电距离(触点至触点):最小0.15mm
    - 清晰距离(触点至触点):最小0.15mm
    环境特性
    - 湿度:93%相对湿度条件下持续96小时
    - 温度范围:-65°C至+150°C,30分钟内循环5次
    - 盐雾:连续暴露48小时
    - 振动严重程度:10Hz至2000Hz频率范围内的振动,振幅1.5mm,加速度198m/s²(20G)
    - 冲击严重程度:Z轴方向100G持续6ms,X和Y轴方向50G持续11ms
    - 加速度严重程度:50G

    产品特点和优势


    Gecko G125系列连接器通过其独特的多型号设计,满足了不同应用场景下的需求。其螺纹锁紧功能可以实现电缆与电缆之间、电缆与板、板与板之间的可靠连接。金属背壳提供机械、RF和EMC保护。此外,黄金镀层的使用保证了高效率和长期使用寿命。

    应用案例和使用建议


    在工业控制设备中,Gecko G125系列连接器被广泛应用。例如,在汽车制造业中,其高抗振动和抗冲击能力确保了安全可靠的信号传输。对于用户来说,确保正确使用灌封化合物(如Stycast 2651MM配催化剂9)是提高连接器寿命的关键步骤之一。
    使用建议:
    1. 在使用前,确保电缆绝缘部分剥离长度符合要求,一般为1.50-1.75mm。
    2. 使用适当的工具进行压接和插入操作,避免损坏触点。
    3. 定期检查连接器的锁紧状态,确保安装稳固。

    兼容性和支持


    Gecko G125系列连接器可与金属背壳配合使用,这些背壳适用于Gecko-SL和Gecko-MT系列,提供额外的机械、RF和EMC保护。制造商提供了详细的安装指南和视频教程,帮助用户快速掌握正确的操作方法。

    常见问题与解决方案


    问题1:无法解锁卡扣怎么办?
    - 解决方案:检查是否按照规定的扭矩拧紧螺丝。如果卡扣仍然无法解锁,可能需要重新压接或更换新的连接器组件。
    问题2:接触电阻增加怎么办?
    - 解决方案:检查触点是否有氧化或损坏。如果是,则需要清洁或更换触点。此外,确保连接器保持干燥,防止湿气引起的电阻增加。

    总结和推荐


    总体而言,Gecko G125系列连接器凭借其出色的性能和广泛的适用性,在市场上具备较强的竞争力。特别是在恶劣环境条件下,其卓越的可靠性和耐用性使其成为众多应用场景的理想选择。因此,我们强烈推荐此系列产品用于需要高可靠性的连接场合。

Z125-902参数

参数
零件状态 在售
包装方式 散装

Z125-902厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

Z125-902数据手册

厂牌 PDF简要描述 下载
HARWIN 其他工具 HARWIN Z125-902 Z125-902数据手册

Z125-902封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 775.8433
5+ ¥ 775.8433
10+ ¥ 761.7371
25+ ¥ 761.7371
50+ ¥ 761.7371
100+ ¥ 761.7371
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 775.84
直接购买
加入购物车
