G125-MW20450L94

产品分类: 扁平带状线缆
厂牌: HARWIN
产品描述:
供应商型号: 2408749
供应商: 海外现货
标准整包数: 1

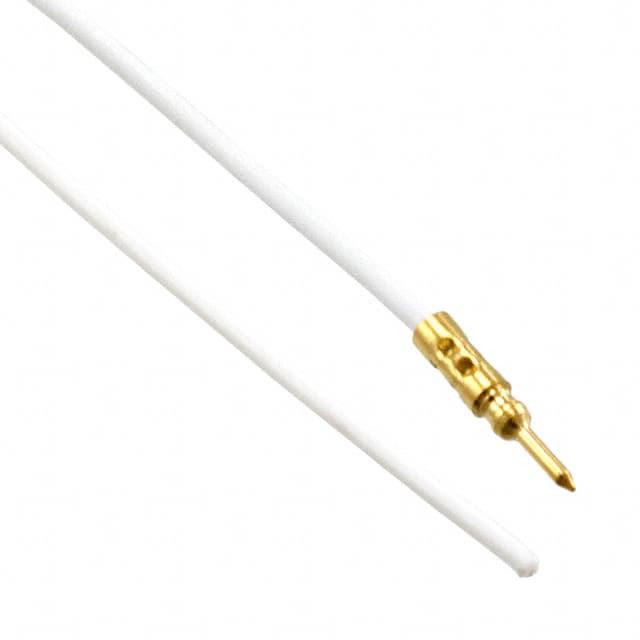

HARWIN 扁平带状线缆 G125-MW20450L94

G125-MW20450L94概述

    Gecko G125系列1.25mm间距高可靠性连接器

    1. 产品简介


    Gecko连接器是1.25mm间距的高可靠性矩形连接器,型号以G125开头。这些连接器包括三个不同的变体,它们之间不可互换使用:
    - Gecko-SL:采用螺丝锁紧机制,配备浮动螺丝以确保稳定、坚固的连接。同时可选配板装或面板安装螺丝孔,以便于PCB或外壳固定。
    - Gecko-MT:混合技术连接器,既包含信号接触点也包含电源接触点。提供电缆或通板配置选项。同Gecko-SL一样,也可选择螺丝锁紧机制。
    - Gecko Latch(原版设计):公头端可配备易释放的锁定装置,以实现与母头的稳固连接。锁紧装置可选择通板锁紧特征或表面贴装焊盘以增强额外安全性。
    这些连接器通常由电缆套筒压接接触点和壳体组成,壳体分为公头和母头,垂直和水平通板PC尾端连接器及垂直表面贴装连接器。所有连接器均完全封闭且未密封,适用于电缆到电缆、电缆到板以及板到板的应用场景。Gecko电缆连接器以壳体和可单独订购的替换接触点的形式提供,适用于电缆到电缆和电缆到板的连接。

    2. 技术参数


    材料
    - 功率接触点:铍铜,镍上镀金
    - 女信号接触点:铍铜,镍上镀金
    - 男PCB信号接触点:磷青铜,镍上镀金
    - 男电缆信号接触点:黄铜,镍上镀金
    - 壳体:30%玻璃填充热塑性塑料,UL94 V-0
    - 锁扣:铜镍锡合金,镍上镀锡
    - 螺丝锁紧机构:不锈钢
    - 金属后盖壳:6061-T6铝合金,高磷镍镀层
    - 点胶化合物:Stycast 2651MM带催化剂9C
    电气特性
    - 电流额定值(EIA-364-70A: 1998)
    - 信号接触点:每接触点最大2.8A,25°C环境温度下
    - 信号接触点(柔性电路):每接触点最大0.4A,25°C环境温度下
    - 功率接触点:每接触点最大10.0A,25°C环境温度下
    - 工作电压:1,006毫巴时,海平面为450V直流或交流峰值;44毫巴,21,336米/70,000英尺时为250V直流或交流峰值
    - 电压耐受性(EIA-364-20C: 2004):1,013毫巴时,海平面为600V直流或交流峰值;44毫巴,21,336米/70,000英尺时为350V直流或交流峰值
    - 接触电阻(EIA-364-06C: 2006):初始为20mΩ最大,条件后为25mΩ最大
    - 绝缘电阻(EIA-364-21C: 2000):初始为10GΩ最小,500V直流时,条件后为1GΩ最小
    - 爬电距离(接触对接触):0.15毫米最小
    - 清晰距离(接触对接触):0.15毫米最小
    环境特性
    - 湿度:93%相对湿度下持续96小时
    - 温度范围:-65°C至+150°C条件下30分钟内循环5次
    - 温度寿命:无负载条件下+150°C±5°C
    - 盐雾:连续暴露48小时
    - 振动严重程度:10Hz至2,000Hz,1.5毫米,198m/s² (20G),持续2小时
    - 冲击严重程度:Z轴981m/s² (100G)持续6ms,X轴和Y轴490m/s² (50G)持续11ms
    - 震动严重程度:4,000±10次冲击,390m/s² (40G)
    - 加速度严重程度:490m/s² (50G)

    3. 产品特点和优势


    - 高可靠性:采用高质量材料和精密制造工艺,确保连接器的长期可靠性和耐用性。
    - 多种变体:根据应用需求提供多种变体,包括信号和电源接触点的组合,满足不同应用场景的需求。
    - 安全锁紧机制:螺丝锁紧和锁扣设计确保连接器的稳定性和安全性,尤其在振动和冲击环境中表现优异。
    - 灵活的安装方式:可选配板装或面板安装螺丝孔,便于PCB或外壳的安装和固定。
    - 易于维护:设计了易于操作的锁定装置,方便插拔和维护。

    4. 应用案例和使用建议


    应用案例
    - 航天航空:在复杂的飞行器内部布线系统中,Gecko连接器可以提供稳定的信号传输,确保飞机的正常运行。
    - 工业自动化:在自动化生产线中,Gecko连接器可用于连接传感器和执行器,保证系统的高效运行。
    - 医疗设备:在高精度的医疗设备中,Gecko连接器的高可靠性可以保障患者的安全。
    使用建议
    - 在高温环境下使用时,应考虑选择耐高温的接触点和材料。
    - 在高振动环境中,建议使用背胶材料来增强连接器的稳定性。
    - 定期检查连接器的锁定机制和接触点,确保其始终处于良好状态。

    5. 兼容性和支持


    - 兼容性:Gecko-SL和Latch系列的金属后盖壳兼容Gecko-SL和Gecko-MT系列,提供机械、RF和EMC保护。
    - 技术支持:提供详细的工具指令单和视频教程,帮助用户正确进行压接和插入操作。

    6. 常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 插入力过大 | 使用正确的压接工具,确保压接质量和工具设置 |
    | 连接不牢固 | 检查锁扣和螺丝锁紧机制,确保正确安装 |
    | 接触电阻大 | 更换老化或损坏的接触点,确保接触面清洁 |

    7. 总结和推荐


    Gecko G125系列连接器凭借其高可靠性、多种变体和优良的设计,在各种复杂应用环境中表现出色。特别是其独特的锁紧机制和丰富的应用场景使其在市场上具有很强的竞争力。推荐在高要求的应用环境中优先考虑使用Gecko G125系列连接器。

G125-MW20450L94参数

参数
长*宽*高 450mm(长度)
零件状态 在售
包装方式 散装
