Z125-9262600

产品分类: 其他工具
厂牌: HARWIN

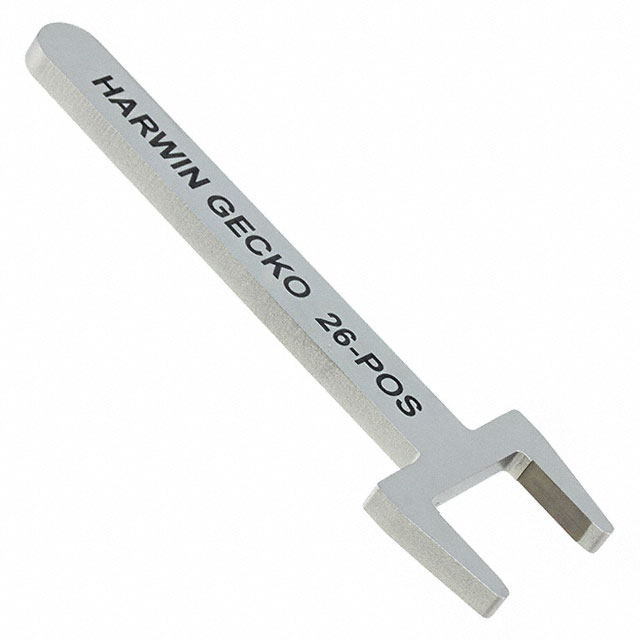

产品描述: Separator Tool for mated Gecko connectors
供应商型号: 855-Z125-9262600
供应商: Mouser
标准整包数: 1
HARWIN 其他工具 Z125-9262600

Z125-9262600概述

    Gecko G125 系列 1.25mm 密度高可靠性连接器技术手册

    1. 产品简介


    Gecko连接器是一种密度为1.25mm的高可靠性矩形连接器,其型号以G125开头。这些连接器分为三种不同的变体,互不兼容:
    - Gecko-SL(螺丝锁定):一种带有浮动螺丝的连接器,用于确保连接器之间的安全稳定连接。螺丝还可以配备板或面板安装柱,以便稳固地安装在PCB或外壳上。
    - Gecko-MT(混合技术):这种连接器集成了信号和电源接触器,并且提供电缆或通孔配置。与Gecko-SL一样,Gecko-MT也支持多种螺丝锁定配置。
    - Gecko Latch(原设计):这是一种具有易于释放锁扣的插头连接器,可以与插座连接器实现安全的连接。锁扣可以选择通过板式锁定特征或表面贴装焊盘,增加额外的安全性。
    这些连接器通常由电缆压接接触器和适用于男性和女性两种性别配置的壳体组成。壳体包括垂直和水平通孔PC尾端连接器以及垂直表面贴装连接器。所有接触器均采用硬酸金镀层(98%纯度),确保高性能和长寿命。

    2. 技术参数


    2.1 材料
    - 电源接触器:铍铜,镍镀金
    - 信号接触器(母):铍铜,镍镀金
    - 信号接触器(公,PCB):磷青铜,镍镀金
    - 信号接触器(公,电缆):黄铜,镍镀金
    - 壳体:含30%玻璃填充热塑塑料,UL94 V-0等级
    - 锁扣:铜镍锡合金,镍镀锡
    - 螺丝锁定装置:不锈钢
    - 金属背壳:铝合金6061-T6,高磷镍镀层
    - 灌封材料:Stycast 2651MM加催化剂9
    2.2 电气特性
    - 电流额定值
    - 信号接触器:每个连接器的单个接触器,25°C时最大2.8A;所有接触器通过时,25°C时最大2.0A
    - 柔性电路信号接触器:每个连接器的单个接触器,25°C时最大0.4A
    - 电源接触器:所有接触器通过时,25°C时最大10.0A
    - 工作电压
    - 海平面处,1006mbar压力:直流或交流峰值450V
    - 21336m/70,000ft高处,44mbar压力:直流或交流峰值250V
    - 电压耐受性
    - 海平面处,1013mbar压力:直流或交流峰值600V
    - 21336m/70,000ft高处,44mbar压力:直流或交流峰值350V
    - 接触电阻:初始最大20mΩ;调理后最大25mΩ
    - 绝缘电阻:初始最小10GΩ(500V直流);调理后最小1GΩ(500V直流)
    - 爬电距离:接触点到接触点的最小0.15mm
    - 间隙距离:接触点到接触点的最小0.15mm
    2.3 环境特性
    - 湿度:93%相对湿度下96小时
    - 温度范围:在-65°C至+150°C之间循环30分钟,共5次
    - 盐雾测试:连续暴露48小时
    - 振动:频率从10Hz到2000Hz,1.5mm振幅,198m/s²(20G),持续2小时
    - 冲击:Z轴方向100G(981m/s²),11ms X、Y轴方向50G(490m/s²)
    - 颠簸:40G(390m/s²),±10次颠簸
    - 加速度:50G(490m/s²)
    2.4 机械特性
    - 耐用性(接触器):1,000次操作
    - 耐用性(锁扣):100次操作
    - 插入力(每接触器)
    - 信号接触器:最大2.8N
    - 电源接触器:最大7.0N
    - 拔出力(每接触器):最小0.2N
    - 接触器保持力(所有类型):最小6.0N
    - 螺丝锁定保持力:最小20.0N
    - 锁扣保持力:最小4.0N
    - 螺丝锁定扭矩:16至18cmN
    - 接触擦移
    - 信号接触器:最小0.1mm
    - 电源接触器:最小0.63mm
    2.5 线材终止信息
    - 信号接触器
    - 推荐线材类型:BS 3G 210型A,MIL-W-16878/6型ET,或NEMA HP3型ET
    - 最大绝缘直径:0.84mm
    - 绝缘剥离长度:1.50-1.75mm
    - 推荐工具:手动压接工具Z125-900,定位器Z125-901,插入/移除工具Z125-902
    - 推荐灌封材料:Stycast 2651MM加催化剂9
    - 线径规格
    - 26号线:7根0.15mm直径,直径0.533mm,面积0.128mm²,手柄压接高度0.95-1.10mm,最小拉力18N
    - 28号线:7根0.13mm直径,直径0.381mm,面积0.072mm²,手柄压接高度0.95-1.10mm,最小拉力13N
    - 30号线:7根0.10mm直径,直径0.305mm,面积0.057mm²,手柄压接高度0.95-1.10mm,最小拉力12N
    - 32号线:7根0.08mm直径,直径0.203mm,面积0.035mm²,手柄压接高度0.95-1.10mm,最小拉力6N
    - 电源接触器
    - 推荐线材类型:M22759/11-18 PTFE(MIL-W-22759/11)
    - 最大绝缘直径:1.35mm
    - 绝缘剥离长度:1.90-2.30mm
    - 推荐工具:手动压接工具Z125-903,定位器Z125-904,插入/移除工具Z125-905
    - 推荐灌封材料:Stycast 2651MM加催化剂9
    - 线径规格
    - 18号线:19根0.25mm直径,直径1.250mm,面积0.930mm²,手柄压接高度8mm,最小拉力85N

    3. 产品特点和优势


    - 安全性高:通过螺丝锁定和锁扣固定,确保连接器在各种环境下的稳定性和安全性。
    - 多功能性:提供多种电缆和PCB配置,适应不同应用场景。
    - 高可靠性:采用高性能材料和镀层,确保长寿命和高接触稳定性。
    - 宽温度范围:能够在极端环境下可靠工作,满足各种恶劣条件的需求。
    - 快速更换:独立订购的可替换接触器方便维护和更换。

    4. 应用案例和使用建议


    Gecko G125连接器广泛应用于航空、汽车、工业自动化、医疗设备等领域,特别是在需要高可靠性连接的应用中表现出色。建议在高压、高振动环境中使用时,考虑进行后灌封以增加额外的抗振性和密封性。

    5. 兼容性和支持


    Gecko G125系列连接器与各种Gecko-SL和Gecko-MT型号兼容。制造商提供了详细的工具使用指南和视频教程,以帮助用户正确进行压接和组装操作。

    6. 常见问题与解决方案


    - 问题:接触器松动或脱落。
    - 解决方法:确保使用正确的压接工具和设定,以及按照制造商推荐的方法进行压接。
    - 问题:无法正确锁定螺丝。
    - 解决方法:检查螺丝锁定装置是否完全就位,并根据需要调整扭矩。
    - 问题:连接器接触不良。
    - 解决方法:清洁接触面并重新压接接触器,确保所有部件正确安装。

    7. 总结和推荐


    Gecko G125系列1.25mm密度高可靠性连接器以其卓越的电气性能、广泛的温度适应性和高安全性,在各种高要求应用中表现出色。如果您正在寻找一款稳定可靠的连接解决方案,强烈推荐使用Gecko G125系列连接器。
