首页  >  产品百科  >  G125-9601002

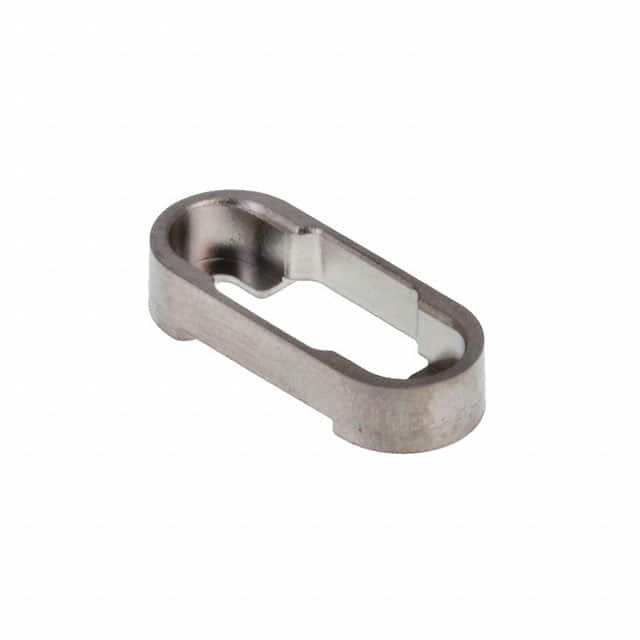

G125-9601002

产品分类: 矩形连接器 - 配件
厂牌: HARWIN
产品描述: 10pin Shell Gecko Series 面板安装
供应商型号: N-G125-9601002
供应商: 云汉优选
标准整包数: 1
HARWIN 矩形连接器 - 配件 G125-9601002

G125-9601002概述


    产品简介


    Gecko G125系列高可靠性1.25mm间距连接器
    Gecko G125系列连接器是一款高可靠性矩形连接器,具有1.25mm的间距,适用于多种电子设备的连接需求。这些连接器按系列分为三种不同的变体:Gecko-SL、Gecko-MT和Gecko Latch,它们各自具备独特的功能,以适应不同的应用场景。这类连接器广泛应用于电缆到电缆、电缆到电路板和电路板到电路板的连接,特别适合在高振动和恶劣环境中保持稳定连接。

    技术参数


    电气特性
    - 信号接触电流额定值:每连接器每个信号接触2.8A(环境温度25℃),所有信号接触总电流2.0A(环境温度25℃)
    - 柔性电路信号接触电流额定值:每连接器每个信号接触0.4A(环境温度25℃)
    - 电源接触电流额定值:每连接器每个电源接触10.0A(环境温度25℃)
    电气特性
    - 工作电压:海拔高度0m时为450V DC或AC峰值;海拔高度21,336m时为250V DC或AC峰值
    - 耐压测试电压:海拔高度0m时为600V DC或AC峰值;海拔高度21,336m时为350V DC或AC峰值
    - 接触电阻:初始最大20mΩ,经测试后最大25mΩ
    - 绝缘电阻:初始最小10GΩ,经测试后(不包括盐雾测试)最小1GΩ
    - 爬电距离:0.15mm最小
    - 间隙距离:0.15mm最小
    环境特性
    - 湿度测试:在93%相对湿度下持续96小时
    - 温度范围:-65℃至+150℃之间循环测试
    - 盐雾测试:连续48小时暴露
    - 振动测试:频率10Hz至2000Hz,加速度198m/s²(20G)
    - 冲击测试:Z轴100G(6ms),X、Y轴50G(11ms)
    - 跌落测试:加速度40G,冲击次数4000次

    产品特点和优势


    Gecko G125系列连接器具备以下显著特点:
    - 高可靠性:通过严格的环境和机械测试,确保在各种极端条件下均能保持稳定性能。
    - 混合技术:Gecko-MT连接器可配备信号和电源接触,提供更加灵活的应用选项。
    - 安全锁定:Gecko-SL和Gecko Latch系列提供螺锁和卡扣式锁定机制,保证连接器的稳固性。
    - 多种安装方式:既可以通过板上安装,也可以通过面板安装,适用于各种不同的应用场景。

    应用案例和使用建议


    Gecko G125系列连接器适用于高可靠性的电子系统,如航空航天、工业自动化和通信设备等领域。例如,在工业自动化领域,这种连接器能够应对高强度振动,确保设备在各种环境下稳定运行。使用建议包括定期检查连接器状态、保持良好的接触清洁度,以确保最佳性能。

    兼容性和支持


    Gecko G125系列连接器与其他电子元件和设备的兼容性良好。Harwin公司提供了详细的技术文档和工具支持,帮助用户进行安装和维护。例如,公司网站提供了专门的视频教程和工具使用指南,以确保用户能够正确操作。

    常见问题与解决方案


    以下是几个用户可能遇到的问题及相应的解决方法:
    1. 接触不良:检查接触点是否有污物或损坏,必要时进行清洁或更换。
    2. 连接松动:确保使用正确的螺锁或卡扣固定方式,必要时重新装配。
    3. 安装错误:参考技术手册中的安装指南,确保按照正确的步骤进行操作。

    总结和推荐


    Gecko G125系列连接器以其高可靠性、多样化的应用场景和优良的支持服务在市场上表现出色。对于需要高性能、高稳定性的连接解决方案的应用场合,这款连接器是一个值得信赖的选择。因此,我们强烈推荐这款产品给那些追求高品质连接解决方案的用户。

G125-9601002参数

参数
配套使用/相关产品 Gecko Series
针脚数 10pin
配件类型 Shell
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

G125-9601002厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-9601002数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 配件 HARWIN G125-9601002 G125-9601002数据手册

G125-9601002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 44.9864 ¥ 382.3844
库存: 4
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 1147.15
直接购买
加入购物车
