09185247813

厂牌: HARTING
产品描述: 浩亭 IDC连接器, SEK-18系列, 母座, 24路, 2行, 2.54mm节距, 电缆安装
供应商型号: ZT-09185247813
供应商: 海外现货
标准整包数: 1

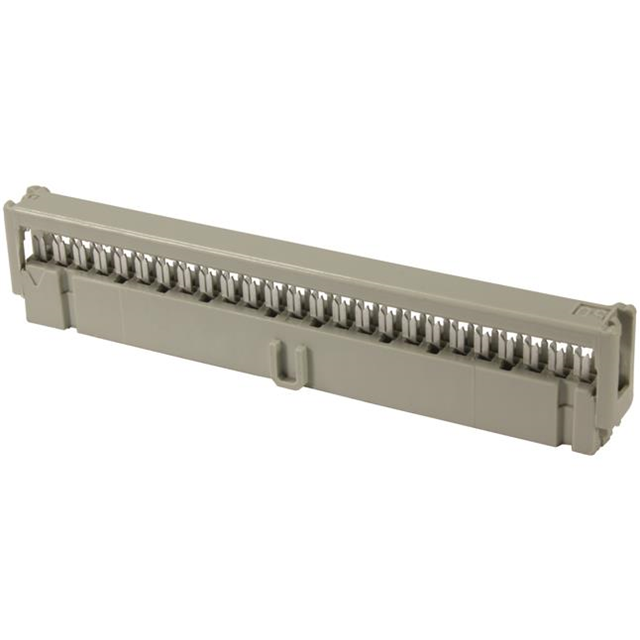

HARTING 矩形连接器 - 自由悬挂/面板安装 09185247813

09185247813概述


    产品简介


    本产品是型号为24SEK的电子元器件,符合IEC 60 603-13标准。它是一款高性能的电连接器,适用于各种电子设备中的信号传输和电源连接。该系列产品提供多种接触点数量选项(6到64),以满足不同应用场景的需求。这些连接器主要用于工业控制、通信设备、医疗仪器及汽车电子等领域。

    技术参数


    - 接触点数:6, 10, 14, 16, 20, 24, 26, 30, 34, 40, 50, 60, 64
    - 外形尺寸:
    - 接触点数为6, 10, 14, 16, 20时:
    - A: 12.20mm ~ 30.00mm
    - B: 5.08mm ~ 30.86mm
    - 接触点数为24, 26, 30, 34, 40时:
    - A: 35.18mm ~ 55.40mm
    - B: 27.94mm ~ 48.26mm
    - 接触点数为50, 60, 64时:
    - A: 68.10mm ~ 85.90mm
    - B: 60.96mm ~ 78.74mm
    - 镀层:金或镍钯合金(S4 = 0.76µm)
    - 包装单位:根据不同的接触点数和包装方式,每包包含1000到5000个单元
    - 兼容性:适用于各种标准配置的连接器系统

    产品特点和优势


    1. 高可靠性:采用先进的制造工艺和材料,确保连接稳定可靠。
    2. 多样性:提供多种接触点数和包装选择,适用于不同的设计需求。
    3. 标准化:符合IEC 60 603-13标准,保证广泛的互操作性和兼容性。
    4. 耐用性:镀层选用优质材料,具有良好的抗氧化和抗腐蚀能力,延长产品使用寿命。
    5. 易于安装:支持多种安装方式,如带或不带固定夹、开放端盖等,便于客户根据需要选择。

    应用案例和使用建议


    该连接器广泛应用于工业控制、通信设备、医疗仪器及汽车电子等领域。例如,在自动化设备中作为信号传输部件,或在医疗仪器中用于数据传输。使用时应注意以下几点:
    1. 在选择连接器时,根据实际需要确定接触点数。
    2. 确保正确的安装方向,避免误接。
    3. 注意连接器的防护等级,确保在恶劣环境下仍能正常工作。
    4. 根据需要选择合适的包装单位,以适应批量生产需求。

    兼容性和支持


    该产品与其他符合IEC 60 603-13标准的电子元器件具有良好的兼容性。厂商提供全面的技术支持和售后服务,包括但不限于产品选型指导、安装调试和技术咨询。此外,厂商还提供详细的用户手册和常见问题解答,方便用户进行安装和使用。

    常见问题与解决方案


    1. 问题:连接器无法正确插入其他设备中。
    - 解决方案:检查连接器和接口是否匹配,确保没有损坏或变形。
    2. 问题:连接器接触不良。
    - 解决方案:确认接触点无氧化和污染,清洁后重新插拔连接器。
    3. 问题:连接器出现松动。
    - 解决方案:确保安装过程中紧固所有固定件,并定期检查连接稳定性。
    4. 问题:连接器在高温环境中工作不稳定。
    - 解决方案:选择适用于高温环境的连接器版本,并确保良好的散热措施。

    总结和推荐


    综上所述,型号为24SEK的电连接器是一款高性能、高可靠性的电子元器件,适合各种工业和商业应用。其多样化的接触点数选择、卓越的品质和完善的售后支持使其在市场上具有很强的竞争力。强烈推荐用户在需要高可靠性的电连接解决方案时考虑使用此产品。

09185247813参数

参数
类型 Receptacle
触头镀层
间距 2.54mm
排数 2
触头镀层厚度 -
颜色 -
电缆端接 IDC
针脚数 24pin
线规 26-28 AWG
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

09185247813厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09185247813数据手册

厂牌 PDF简要描述 下载
HARTING 矩形连接器 - 自由悬挂/面板安装 HARTING 09185247813 09185247813数据手册

09185247813封装设计

查看详情并下载
Symbol
Footprint
3D Model
