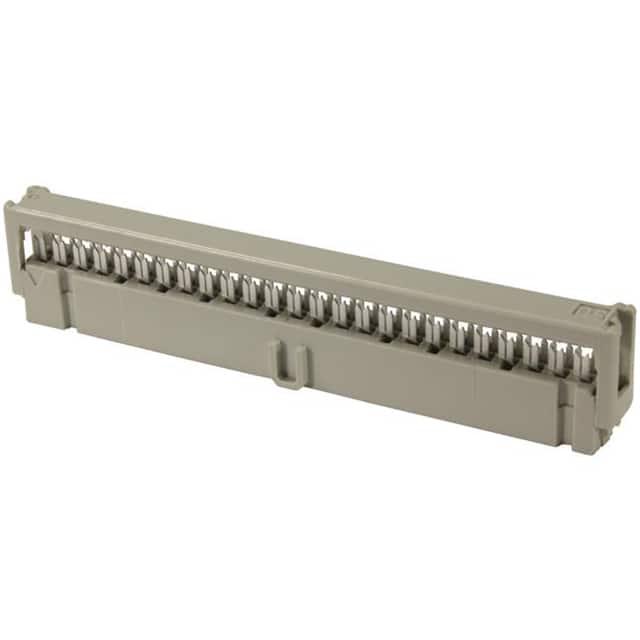

09185507804

厂牌: HARTING
产品描述: 26-28 AWG Receptacle 2.54mm 2 50pin 金 IDC 导线安装,自由悬挂,通孔安装
供应商型号: ZT-09185507804
供应商: 海外现货
标准整包数: 1
HARTING 矩形连接器 - 自由悬挂/面板安装 09185507804

09185507804概述

    高品质电子元器件技术手册解析:SEK-18 SV FE TYPA ANS 50P PL3

    产品简介


    SEK-18 SV FE TYPA ANS 50P PL3 是一款工业级高性能连接器,属于 HARTING 公司推出的 SEK 系列。此款产品主要用于 PCB(印刷电路板)与电缆之间的连接,其核心设计旨在满足高密度应用需求。该连接器具有 50 个接触点,适用于 1.27 mm(0.050")间距的 IDC 扁平电缆,并支持 AWG 28/7 至 AWG 26/7 规格的线缆。广泛应用于轨道交通、工业自动化及通信等领域,尤其适合对可靠性和耐用性要求极高的场景。

    技术参数


    以下是该产品的关键技术规格和技术性能指标:
    | 类别 | 具体参数 |

    | 接触点数量 | 50 |
    | 接触排列 | 双排 |
    | 接触间距(端接侧) | 2.54 mm |
    | 接触间距(对接侧) | 1.27 mm |
    | 额定电流 | 每个接触点 2.5 A |
    | 绝缘电阻 | >10^9 Ω |
    | 接触电阻 | ≤20 mΩ |
    | 工作温度范围 | -55 °C 至 +125 °C |
    | 插拔力 | ≤150 N |
    | 耐久性(插拔循环) | ≥50 次 |
    | 测试电压 | 1 kV RMS |
    | 绝缘等级 | Group IIIa (CTI: 175-400) |
    | 材料特性 | 插针:铜合金,表面镀 Ni + 贵金属;绝缘体:PBT,阻燃等级 V-0 |

    产品特点和优势


    1. 高可靠性:通过 IEC 60603-13 和 UL 认证,具备出色的绝缘性能和接触稳定性。
    2. 适用性广:支持多种线缆规格,易于集成于不同种类的设备中。
    3. 环境友好:符合 RoHS、ELV 和 REACH 法规,绿色环保。
    4. 卓越性能:额定电流高达 2.5 A,适用于大功率传输场景。
    5. 抗老化能力强:可在极端温度条件下保持稳定运行。
    6. 防火等级高:材料通过 EN 45545-2 R26 标准,适用于铁路车辆。

    应用案例和使用建议


    典型应用:
    - 轨道交通设备:如列车车厢内通信系统,需要频繁插拔且承受高温高湿环境。
    - 工业控制设备:自动化生产线中的传感器与主控单元连接。
    - 通信设备:高速网络模块间的互连。
    使用建议:
    1. 在安装过程中确保线缆与连接器精确对齐,避免接触不良。
    2. 尽量减少多次重复插拔,以延长使用寿命。
    3. 在高湿度环境中使用时,需采取适当的防潮措施。
    4. 定期检查连接器的状态,尤其是接触面是否有氧化现象。

    兼容性和支持


    兼容性:
    - SEK-18 SV FE TYPA ANS 50P PL3 连接器可与市面上主流的 IDC 扁平电缆配套使用。
    - 支持 IEC 60603-13 和其他相关国际标准,确保与其他品牌设备的兼容性。
    支持服务:
    HARTING 提供详尽的用户文档和在线技术支持,帮助客户快速部署和维护设备。此外,公司还提供全面的培训课程,助力用户掌握最佳实践。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查线缆插入是否到位,并清洁接触面。 |
    | 插拔力过大 | 使用专用工具操作,避免人为施加额外力量。 |
    | 温度过高 | 确保设备散热良好,避免长时间过载运行。 |

    总结和推荐


    总体而言,SEK-18 SV FE TYPA ANS 50P PL3 是一款技术先进、性能稳定的电子连接器,特别适合对连接可靠性要求较高的工业和轨道交通领域。其优异的环境适应能力、广泛的适用性和强大的兼容性使其在市场上极具竞争力。
    推荐指数:⭐⭐⭐⭐⭐
    强烈推荐给需要高性能连接器的工程师和技术人员!

    如有进一步疑问或定制化需求,请访问 HARTING 官方网站查询详细资料或直接联系客服支持团队。

09185507804参数

参数
触头镀层
间距 2.54mm
排数 2
电缆端接 IDC
触头镀层厚度 -
颜色 -
针脚数 50pin
线规 26-28 AWG
类型 Receptacle
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

09185507804厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。
