09180507005

产品分类: 扁平带状线缆
厂牌: HARTING
产品描述: 浩亭 排线, 50 路, 美国线规 28 AWG, 彩色
供应商型号: 09180507005
供应商: 云汉优选
标准整包数: 1

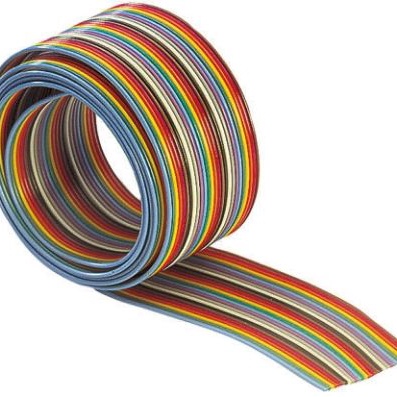

HARTING 扁平带状线缆 09180507005

09180507005概述


    产品简介


    本产品为一种带有绝缘位移终止(IDT)功能的扁平电缆,专用于连接和信号传输应用。这种电缆具有高可靠性和良好的电气特性,适用于各种电子产品、通信系统及自动化控制设备等领域。

    技术参数


    | 参数 | 规格 |

    | 导体材料 | 镀锡铜 |
    | 线规 | AWG 28/7 0.09 mm / 0.089 mm |
    | 电压等级 | 300 V RMS |
    | 电流等级(25°C) | 2.1 A |
    | 导体电阻 | 221 mΩ/m |
    | 不平衡电容 | 42.7 pF/m / 49 pF/m |
    | 不平衡阻抗 | 105 Ω |
    | 信号延迟 | 4.9 ns/m / 5.2 ns/m |
    | 绝缘材料 | PVC |
    | 工作温度范围 | -20°C 至 +105°C |
    | 静态温度范围 | -30°C 至 +105°C |
    | 阻燃等级 | UL: VW 1 |
    | 绝缘电阻 | 100 MΩ/km / 104 MΩ/km |

    产品特点和优势


    1. 绝缘位移终止:确保高效稳定的电气连接。
    2. 高可靠性:在各种环境下都能保持稳定的性能。
    3. 高电气性能:低导体电阻、高阻抗、低电容和信号延迟,适用于高频信号传输。
    4. 易于安装和维护:采用色码设计,方便识别和接线。
    5. 广泛的应用范围:适用于多种电子和通信设备,具有很高的通用性。

    应用案例和使用建议


    应用案例
    本产品广泛应用于以下领域:
    - 自动化控制系统
    - 通信设备
    - 医疗设备
    - 工业仪器仪表
    使用建议
    1. 储存:始终垂直存放卷筒以防止电缆变形。
    2. 安装:严格按照制造商的技术文档进行安装,确保正确接线。
    3. 维护:定期检查电缆是否有损伤或磨损,及时更换受损部分。

    兼容性和支持


    本产品可与标准D-Sub连接器和其他符合相关规范的设备兼容。制造商提供详尽的技术支持和售后服务,包括技术咨询、故障排除和维修服务。

    常见问题与解决方案


    1. 问题:电缆出现断裂
    - 解决方案:检查储存和安装方法是否正确。确保电缆未受过度拉伸或挤压。

    2. 问题:信号传输不稳定
    - 解决方案:确认接线正确且无松动。检查终端设备的电气连接是否稳定。

    总结和推荐


    本产品具有出色的电气特性和高可靠性,适用于各种严苛的应用环境。其易于安装和维护的特点使其成为许多电子系统的理想选择。强烈推荐给需要高可靠性、高效能连接解决方案的用户。
    综上所述,该产品在设计和性能方面表现出色,非常适合各类电子和通信设备的应用需求。

09180507005参数

参数
长*宽*高 63.23mm(宽度)*1.07mm(高度)
应用等级 工业级
零件状态 在售
包装方式 散装

09180507005厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09180507005数据手册

厂牌 PDF简要描述 下载
HARTING 扁平带状线缆 HARTING 09180507005 09180507005数据手册
