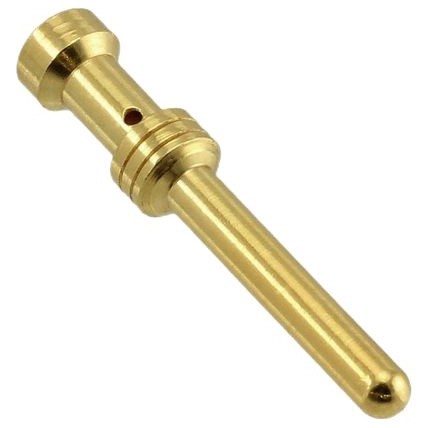

09332006117

产品分类: 重载连接器 - 触头
厂牌: HARTING
产品描述: HARTING 重型电源连接器触点, Han E HMC系列, 压接触点, 公插
供应商型号: 2765400
供应商: 海外现货
标准整包数: 1
HARTING 重载连接器 - 触头 09332006117

09332006117概述


    产品简介


    本产品为汉高(HARTING)公司的Han E系列HMC公制接触器,型号为09 33 200 6117。这是一种镀金工艺的端子,适用于AWG 26至22的导线。Han E系列广泛应用于工业自动化、通信设备和轨道交通等领域,是连接各种电气系统的理想选择。该接触器的主要功能是在高压和高频环境下提供可靠的电连接,确保电气设备的安全稳定运行。

    技术参数


    | 参数 | 规格 |

    | 导体截面积 | 0.14 ... 0.37 mm² |
    | 导体截面积 (AWG) | 26 ... 22 |
    | 额定电流 | ≤16 A |
    | 接触电阻 | ≤1 mΩ |
    | 剥离长度 | 7.5 mm |
    | 与其他HMC组件的插拔次数 | ≥10,000次 |
    | 材料(接触器) | 铜合金 |
    | 表面处理(接触器) | 汉高镀金 (HMC gold-plated) |

    产品特点和优势


    这款汉高接触器具有多种显著的优势:
    1. 高性能镀金处理:HMC镀金工艺不仅提高了接触器的抗腐蚀能力,还保证了低接触电阻和长期稳定性。
    2. 广泛的适用范围:适用于26到22号AWG导线,适用于不同规格的导线连接需求。
    3. 可靠性和耐用性:接触器的插拔寿命高达10,000次以上,确保长期可靠的电连接。
    4. 环保材料:符合RoHS标准并附有豁免,符合国际环保要求。
    这些特点使得该接触器在各种严苛的应用环境中表现出色,特别是在工业自动化系统、通讯设施和轨道交通等领域中,展示了卓越的性能和可靠性。

    应用案例和使用建议


    应用案例
    1. 工业自动化系统:该接触器在工厂自动化系统中的控制面板、传感器和执行机构之间提供了稳定的电连接。
    2. 通讯设备:作为网络设备之间的可靠连接,确保数据传输的高效性和稳定性。
    3. 轨道交通:在列车内部控制系统中用于连接复杂的电路板和传感器,保障安全和高效的运行。
    使用建议
    1. 正确剥线长度:确保剥离长度为7.5毫米,以确保良好的电接触和安全性。
    2. 避免超载:最大额定电流为16A,避免过载,以免造成损坏。
    3. 定期检查:虽然该接触器设计耐用,但建议定期检查插拔次数,以确保其继续正常工作。

    兼容性和支持


    兼容性
    该接触器与其他汉高的HMC组件完全兼容,适用于所有Han E系列模块化连接器,便于集成到现有的系统中。
    支持和服务
    汉高公司为其产品提供详尽的技术支持,包括安装指南、故障排查手册和客户咨询服务。购买后,用户可以通过电话和支持网站获取帮助,确保产品长期稳定运行。

    常见问题与解决方案


    常见问题及解决方案
    1. 接触电阻过高
    - 解决方案:检查接触点是否有灰尘或污垢,清理后重新插拔。
    2. 接触不良
    - 解决方案:确保导线正确剥线,且剥线长度符合要求。
    3. 频繁插拔导致性能下降
    - 解决方案:检查插拔次数是否超过10,000次,若超过则考虑更换新的接触器。

    总结和推荐


    综上所述,汉高的Han E系列HMC公制接触器是一款高品质的产品,其镀金处理和广泛的应用范围使其在工业自动化、通讯设备和轨道交通等领域表现出色。凭借其出色的性能、高可靠性以及全面的支持服务,推荐用于各种高压、高频应用场合。对于需要稳定电连接的工程师和技术人员来说,这无疑是一个值得信赖的选择。

09332006117参数

参数
长*宽*高 25mm(长度)*4.5mm(高度)
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 散装

09332006117厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09332006117数据手册

厂牌 PDF简要描述 下载
HARTING 重载连接器 - 触头 HARTING 09332006117 09332006117数据手册

09332006117封装设计

查看详情并下载
Symbol
Footprint
3D Model
