1591VSFLBK

产品分类:

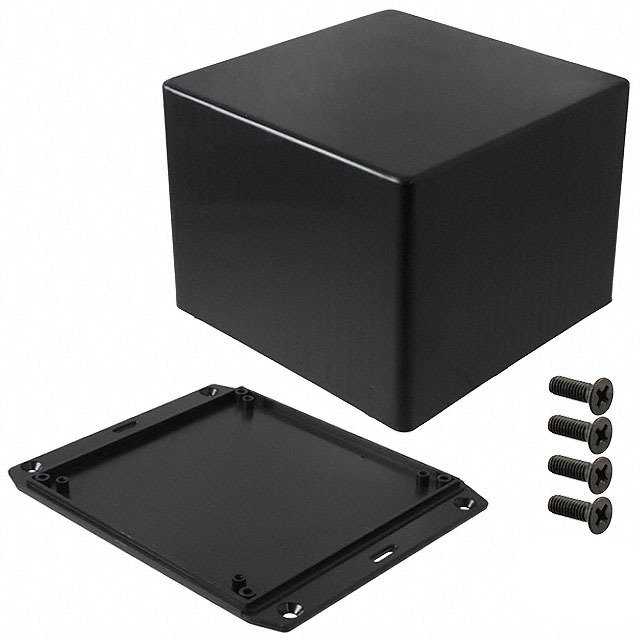

产品描述: Hammond ABS通用外壳, 外部尺寸119 x 89 x 119mm, 1591系列, IP54
供应商型号: SCE-HA1591VSFLBK
供应商: 海外现货
标准整包数: 1
HAMMOND MANUFACTURING  1591VSFLBK

1591VSFLBK概述

    # 电子元器件产品技术手册:ABS塑料多功能机箱(1591系列)

    产品简介


    产品类型与主要功能
    Hammond Manufacturing公司生产的1591系列ABS塑料多功能机箱(以下简称“机箱”)是一种广泛应用的电子设备外壳。该机箱特别设计用于垂直安装印刷电路板(PCB),内部侧壁设有卡槽,便于固定PCB。
    应用领域
    机箱广泛应用于各类电子设备中,包括工业控制、通信系统、自动化设备及测试仪器等。其良好的密封性和防护等级使其适用于多种恶劣环境。

    技术参数


    材质与认证
    - 材质:阻燃ABS塑料(标准版本);普通ABS塑料(经济版)
    - 阻燃等级:UL 94 V-0
    尺寸与颜色
    机箱提供多种尺寸和颜色选择,以适应不同的安装需求和外观要求。具体尺寸和颜色代码如下:
    - 无底座:1591系列
    - 带底座:1591M系列
    - 灰色(GY)、黑色(BK)、米色(BG)、蓝色(BU)
    物理特性
    - 卡槽规格:1.5mm(0.062英寸)PCB
    - 保护等级:IP54(防尘和防水溅)
    - 搭接结构:增加灰尘和水滴侵入的防护
    安装与固定
    - 标准版本:M3×10mm Phillips机器螺丝穿过集成的黄铜衬套进行固定
    - 经济版:采用自攻螺钉直接插入完全塑料的柱塞进行固定
    包装与配件
    - 标准包装:每包6个(1591Z6)、50个(1591Z50)、100个(1591Z100)
    - 替换螺丝:分镍制(1591MS100)和黑色(1591MS100BK)两种规格

    产品特点和优势


    1. 垂直安装能力:内置的卡槽可确保PCB牢固地垂直安装,特别适合空间有限的应用场景。
    2. 阻燃性:采用阻燃材料制造,确保在各种应用环境中的安全可靠性。
    3. 优异的防护:达到IP54防护等级,有效抵御灰尘和水溅。
    4. 多样化的颜色和尺寸选择:提供多种颜色和尺寸选项,满足不同外观需求和安装尺寸要求。
    5. 易于组装:标准版本的黄铜衬套设计简化了螺丝固定过程,而经济版则通过全塑柱塞简化了安装步骤。

    应用案例和使用建议


    应用场景
    1. 工业控制系统:在工厂自动化环境中,这些机箱常用于保护控制模块。
    2. 通信系统:适用于无线通信设备的外壳,如小型基站或路由器。
    3. 实验室设备:测试和测量仪器可以利用这些坚固的外壳进行保护。
    使用建议
    - 对于需要频繁拆卸的应用,推荐使用标准版本的螺丝固定方式,以便更容易地进行维护和调整。
    - 在需要更高的防护等级(例如更严格的防尘和防水要求)的应用中,可以选择带底座的版本。

    兼容性和支持


    兼容性
    - 这些机箱与其他Hammond Manufacturing公司的相关产品兼容,例如PCB卡适配器。
    - 可以与其他制造商的标准螺丝和螺母兼容,但在使用前请确认螺丝的具体规格。
    支持与维护
    - Hammond Manufacturing公司提供详细的安装指南和技术支持服务。
    - 可以通过其官网下载技术文档和相关配件信息。

    常见问题与解决方案


    常见问题
    1. 如何拆卸盖子?
    - 对于标准版本,松开M3×10mm Phillips机器螺丝即可拆卸盖子。
    - 经济版直接拔出自攻螺钉。
    2. 机箱是否有透明版本?
    - 没有透明版本。如果需要透明外壳,可以考虑Hammond Manufacturing的1591T系列。
    3. 如何替换损坏的螺丝?
    - 可以单独购买替换螺丝,型号为1591MS100(镍制)或1591MS100BK(黑色)。
    解决方案
    - 盖子难以固定:检查螺丝是否拧紧到位,并确保没有异物阻碍。
    - PCB不稳定:检查PCB是否正确放置在卡槽内,并确保所有固定螺丝均已紧固。

    总结和推荐


    综合评估
    Hammond Manufacturing的1591系列ABS塑料多功能机箱凭借其阻燃性、优良的防护性能和多种尺寸及颜色选择,在多个行业领域有着广泛应用。无论是工业控制还是实验室设备,这款机箱都提供了可靠的保护。
    推荐使用
    强烈推荐使用此系列机箱,特别是在需要防火和防尘防水保护的场合。经济版虽然成本较低,但同样适用于非关键应用场合。如果您需要更多高级特性(如EMI屏蔽),可以考虑Hammond Manufacturing的其他系列。

1591VSFLBK参数

参数
长*宽*高 120mm*119.99mm*93.98mm
零件状态 在售

1591VSFLBK厂商介绍

Hammond Manufacturing是一家专注于制造高质量电气机柜和外壳的公司。他们的产品主要分为以下几个类别:

1. 机柜和外壳:包括标准机柜、定制机柜、壁挂式机柜和户外机柜等,适用于各种工业和商业环境。

2. 机箱:提供各种尺寸和配置的机箱,适用于电子设备、计算机硬件和其他技术设备的保护。

3. 配件:包括机柜安装件、电缆管理解决方案、冷却系统和其他辅助设备,以确保机柜内部的设备运行稳定。

4. 定制解决方案:根据客户需求,提供定制化的机柜和外壳设计,以满足特定的应用需求。

Hammond Manufacturing的优势在于:

1. 高质量材料:使用耐用的金属和塑料材料,确保产品在各种环境下都能保持稳定性能。

2. 定制化服务:提供定制化设计和制造服务,以满足客户的特定需求。

3. 广泛的产品线:提供多种类型的机柜和外壳,适用于各种应用场景。

4. 快速交货:拥有高效的生产和物流系统,能够快速响应客户需求。

5. 环保意识:致力于生产环保的产品,并在生产过程中减少对环境的影响。

1591VSFLBK数据手册

厂牌 PDF简要描述 下载
HAMMOND MANUFACTURING HAMMOND MANUFACTURING 1591VSFLBK 1591VSFLBK数据手册

1591VSFLBK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 94.9169
5+ ¥ 80.2427
10+ ¥ 68.9328
25+ ¥ 65.8544
库存: 8
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 94.91
