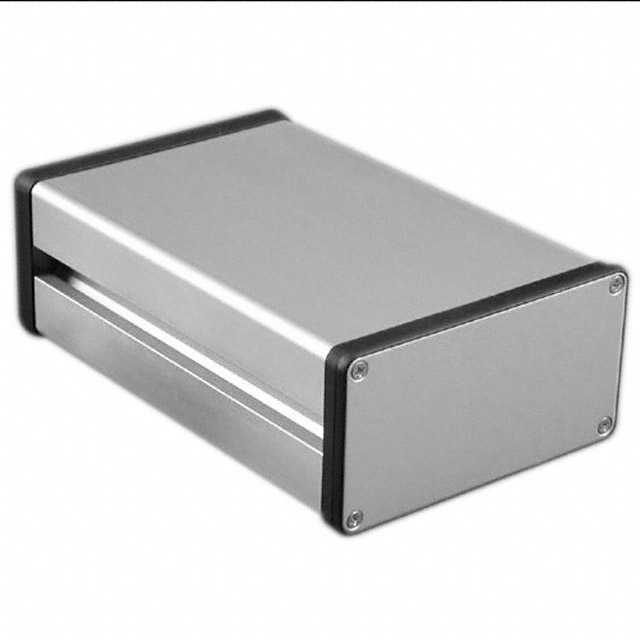

1455NC1601

产品分类:
产品描述:
供应商型号: HM2974-ND
供应商: Digi-Key
标准整包数: 1
HAMMOND MANUFACTURING  1455NC1601

1455NC1601概述

    电子元器件产品技术手册:Hammond Mfg. 1455NC系列挤铝通道安装外壳

    产品简介


    Hammond Mfg. 1455NC系列挤铝通道安装外壳是一款专门设计用于安装印刷电路板(PCB)和电子设备的外壳。本系列产品提供两种版本选择:带金属端盖的开放面框版和带有塑料面框的封闭面框版。它们广泛应用于需要坚固且易于安装的外壳环境中,如工业自动化、通信设备及其它电子设备的防护需求。

    技术参数


    - 尺寸:长度从4.72英寸到8.66英寸不等;宽度固定为4.06英寸;高度范围为2.09英寸。
    - 适用PCB尺寸:宽度范围在92毫米至98毫米之间,最大宽度100毫米的Eurocard卡不适用。
    - 材料与厚度:主体由厚度不小于0.09英寸(约2.29毫米)的挤铝构成,具有很高的强度和耐用性。
    - 表面处理:整体采用阳极氧化处理,同时提供塑料或金属端面板选项,增强了外观美观度及抗腐蚀性能。
    - 装配螺丝:开放面框版配备八颗镀锌钢螺钉,推荐扭力值为5磅·英寸;封闭面框版则使用黑色螺钉,同样推荐扭力值为5磅·英寸。
    - 配件:包括T型螺母(1455TNUT)、弹簧T型螺母(1455TSNUT)、法兰支架(1455NCFL)和T型螺栓套件(1455TBOLT),以增强产品的组装灵活性。

    产品特点和优势


    1. 多样的安装方式:可水平滑入安装,支持不同类型的印刷电路板。
    2. 高强度结构:采用单片挤铝制造,确保长期稳定可靠。
    3. 耐腐蚀:阳极氧化处理提供良好的抗腐蚀性能,适用于恶劣环境。
    4. 定制化选项:提供不同长度、宽度和高度的型号,适应多种应用场景。
    5. 高性价比:结合了高品质材料与简单便捷的安装方式,实现了经济高效的解决方案。

    应用案例和使用建议


    - 应用场景:适用于各种工业控制系统、远程通信设备和测试测量仪器等场合。
    - 使用建议:确保所选型号适合您的PCB尺寸;定期检查和紧固所有装配螺丝,以维持外壳的稳固性。

    兼容性和支持


    - 兼容性:本系列外壳设计旨在与各类标准T型螺栓和支架相兼容,便于用户根据具体需求进行配置。
    - 技术支持:Hammond Manufacturing Ltd.提供全方位的技术支持服务,包括产品文档下载、在线答疑和现场培训等。

    常见问题与解决方案


    - 问题1:如何正确拧紧装配螺丝?
    - 解决方案:遵循技术手册中推荐的5磅·英寸扭矩值,使用合适的工具紧固螺丝,避免过紧导致损坏或松动。
    - 问题2:外壳如何应对潮湿环境?
    - 解决方案:通过阳极氧化处理提升耐腐蚀性,必要时可考虑加装防水垫圈或密封条来增强防潮效果。

    总结和推荐


    综上所述,Hammond Mfg. 1455NC系列挤铝通道安装外壳以其坚固的结构、丰富的配置选项和良好的性价比,成为众多行业用户的理想选择。无论是初次使用者还是资深工程师,都将发现它在满足各种严苛要求方面表现出色。因此,强烈推荐此款产品给所有寻求高性能电子外壳解决方案的专业人士。

1455NC1601参数

参数
长*宽*高 159.99mm*103mm*53mm
安装方式 面板安装
零件状态 在售

1455NC1601厂商介绍

Hammond Manufacturing是一家专注于制造高质量电气机柜和外壳的公司。他们的产品主要分为以下几个类别:

1. 机柜和外壳:包括标准机柜、定制机柜、壁挂式机柜和户外机柜等,适用于各种工业和商业环境。

2. 机箱:提供各种尺寸和配置的机箱,适用于电子设备、计算机硬件和其他技术设备的保护。

3. 配件:包括机柜安装件、电缆管理解决方案、冷却系统和其他辅助设备,以确保机柜内部的设备运行稳定。

4. 定制解决方案:根据客户需求,提供定制化的机柜和外壳设计,以满足特定的应用需求。

Hammond Manufacturing的优势在于:

1. 高质量材料:使用耐用的金属和塑料材料,确保产品在各种环境下都能保持稳定性能。

2. 定制化服务:提供定制化设计和制造服务,以满足客户的特定需求。

3. 广泛的产品线:提供多种类型的机柜和外壳,适用于各种应用场景。

4. 快速交货:拥有高效的生产和物流系统,能够快速响应客户需求。

5. 环保意识:致力于生产环保的产品,并在生产过程中减少对环境的影响。

1455NC1601数据手册

厂牌 PDF简要描述 下载
HAMMOND MANUFACTURING HAMMOND MANUFACTURING 1455NC1601 1455NC1601数据手册

1455NC1601封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.5136 ¥ 255.3607
5+ $ 26.0832 ¥ 218.2838
10+ $ 24.3807 ¥ 204.0362
25+ $ 22.2972 ¥ 186.5996
50+ $ 20.8406 ¥ 174.4094
100+ $ 20.67 ¥ 172.9821
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 255.36
