OBD1000-R100-2EP-IO-V31

产品分类: 光电传感器
厂牌: PEPPERL+FUCHS
产品描述: Pepperl + Fuchs 光电传感器, OBD1000系列, NPN/PNP输出, 检测范围2 毫米 → 1 米
供应商型号: 1240316
供应商: 海外现货
标准整包数: 1

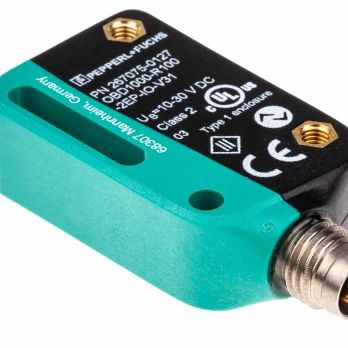

PEPPERL+FUCHS 光电传感器 OBD1000-R100-2EP-IO-V31

OBD1000-R100-2EP-IO-V31概述

    OBD1000-R100-2EP-IO-V312 Diffuse Mode Sensor 技术手册

    1. 产品简介


    产品类型: 漫反射式光电传感器
    主要功能: 高精度距离检测和物体识别
    应用领域: 自动化控制、工业制造、物流分拣、包装行业等

    2. 技术参数


    - 检测范围: 2 ... 1000 mm
    - 最小检测范围: 20 ... 50 mm
    - 最大检测范围: 5 ... 1000 mm
    - 调整范围: 75 ... 1000 mm
    - 参考目标标准: 白色,100 mm x 100 mm
    - 光源: LED(可见光)
    - 光斑直径: 约 65 mm (距 1000 mm 处)
    - 发散角: 3.7°
    - 功耗限制: 符合 EN 60947-5-2 标准
    - 安全相关参数:
    - MTTFd (平均故障间隔时间): 724 小时
    - Mission Time (MT): 20 年
    - Diagnostic Coverage (DC): 0%
    - 指示灯:
    - 操作指示灯: 绿色
    - 常亮 - 电源开启
    - 闪烁 (4Hz) - 短路
    - 闪烁 (1Hz) - IO-Link 模式
    - 功能指示灯: 黄色
    - 常亮 - 物体被检测到
    - 常灭 - 物体未被检测到
    - 控制元件:
    - 光亮/暗亮切换开关
    - 检测范围调节器
    - 电气规格:
    - 工作电压: 10 ... 30 V DC
    - 纹波电流: 最大 10%
    - 空载供电电流: < 25 mA (24 V)
    - 保护等级: III 类
    - 接口类型: IO-Link (C = pin 4)
    - 传输速率: COM2 (38.4 kBaud)
    - IO-Link 修订版: 1.1
    - 最小循环时间: 2.3 ms
    - 过程数据输入: 1 Bit
    - 过程数据输出: 2 Bit
    - SIO 模式支持: 是
    - 设备 ID: 0x110101 (1114369)
    - 输出开关类型: 调整设置,默认为:
    - Q Pin4: NPN "NO 接触" 功能/光亮,PNP "NC 接触" 功能/暗亮
    - Q/ Pin2: NPN "NC 接触" 功能/暗亮,PNP "NO 接触" 功能/光亮
    - 信号输出: 2 个双向(4-in-1)输出,短路保护,反极性保护,过电压保护
    - 开关电压: 最大 30 V DC
    - 开关电流: 最大 100 mA (电阻负载)
    - 使用类别: DC-12 和 DC-13
    - 电压降: 1.5 V DC
    - 响应时间: 0.5 ms
    - 环境条件:
    - 工作温度范围: -40 ... 60 °C (-40 ... 140 °F)
    - 存储温度范围: -40 ... 75 °C (-40 ... 167 °F)
    - 机械规格:
    - 防护等级: IP67 / IP69 / IP69K
    - 连接器: M8 x 1,4 针
    - 材料: 外壳 PC(聚碳酸酯),光学面 PMMA
    - 重量: 约 10 g

    3. 产品特点和优势


    - 高精度检测: 通过精确的距离测量,可以在多种应用中提供可靠的物体识别。
    - 宽检测范围: 2 mm 至 1000 mm 的宽广检测范围使其适用于各种场景。
    - 高可靠性: 采用 IP67/IP69K 的防护等级,能在恶劣环境中正常工作。
    - 用户友好操作: 配备光亮/暗亮切换开关和检测范围调节器,方便用户调整设置。
    - 高诊断覆盖率: 安全相关参数确保长期稳定的运行。

    4. 应用案例和使用建议


    - 物流分拣: 可以用来检测不同颜色物体的位置,进行高效分拣。
    - 自动化装配线: 在工业制造过程中,用于检测和分类物料。
    - 包装检测: 通过检测物体的颜色和位置,确保包装质量和一致性。
    使用建议:
    - 确保传感器安装在远离强光源和反射表面的地方,避免误触发。
    - 调整检测范围时,应根据实际应用场景进行适当的调整,以获得最佳性能。
    - 定期检查传感器的连接和电缆,确保良好的电气连接和物理稳固性。

    5. 兼容性和支持


    - 兼容性: 该传感器兼容 IO-Link 主站端口类型 A。
    - 支持: 用户可联系 Pepperl+Fuchs 的客服部门获取更多支持和服务。

    6. 常见问题与解决方案


    - 问题: 检测不到物体
    解决方案: 检查检测范围是否正确设置,确保没有遮挡物干扰。
    - 问题: 指示灯不亮
    解决方案: 检查电源连接和电压,确保传感器正常通电。
    - 问题: 传感器工作不稳定
    解决方案: 检查环境光线是否强烈干扰,或尝试重新调整传感器设置。

    7. 总结和推荐


    综合评估:
    OBD1000-R100-2EP-IO-V312 漫反射式光电传感器具备高精度检测能力、宽泛的检测范围和可靠的环境适应性。其易于调整的特性和广泛的应用场景使其成为许多行业的理想选择。
    推荐:
    基于以上分析,强烈推荐使用该传感器,特别是对于需要高精度和稳定性的应用场合。

OBD1000-R100-2EP-IO-V31参数

参数
最大工作供电电压 -
输出类型 NPN/PNP
最小工作供电电压 -
光源 LED
感应方式 -
响应时间 500μs
颜色感应 -
波长 -
感应距离 2mm~100cm

OBD1000-R100-2EP-IO-V31厂商介绍

PEPPERL+FUCHS(皮尔兹)是一家全球领先的工业自动化产品供应商,总部位于德国。公司成立于1945年,专注于为工业自动化领域提供传感器、接口模块、控制系统和软件等产品。

PEPPERL+FUCHS的产品主要分为以下几类:
1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于自动化生产线、机器人、物流等领域。
2. 接口模块:提供各种工业通信协议的接口模块,如Profibus、EtherNet/IP等,用于实现设备间的通信和数据交换。
3. 控制系统:包括PLC、HMI等,用于实现工业自动化系统的控制和监控。
4. 软件:提供各种工业自动化软件,如配置工具、诊断工具等,帮助用户实现设备的快速部署和维护。

PEPPERL+FUCHS的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能和可靠性领先于行业。
2. 产品线丰富:提供全面的工业自动化解决方案,满足不同行业和应用场景的需求。
3. 全球服务网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 定制化服务:根据客户需求提供定制化产品和解决方案,帮助客户提高生产效率和降低成本。

OBD1000-R100-2EP-IO-V31数据手册

厂牌 PDF简要描述 下载
PEPPERL+FUCHS 光电传感器 PEPPERL+FUCHS OBD1000-R100-2EP-IO-V31 OBD1000-R100-2EP-IO-V31数据手册

OBD1000-R100-2EP-IO-V31封装设计

查看详情并下载
Symbol
Footprint
3D Model
