V31-GM-5M-PUR

产品分类: 电源线线缆
厂牌: PEPPERL+FUCHS
产品描述: Pepperl + Fuchs 传感器执行器电缆, 4芯, M8转无终端接头
供应商型号: 1240341
供应商: 海外现货
标准整包数: 1
PEPPERL+FUCHS 电源线线缆 V31-GM-5M-PUR

V31-GM-5M-PUR概述

    Female Cordset V31-GM-5M-PUR 技术手册解析

    1. 产品简介


    类型与功能

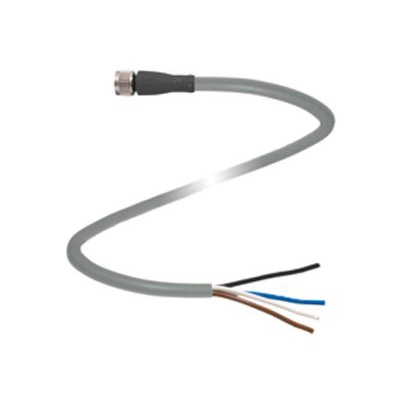

    Female Cordset V31-GM-5M-PUR 是一款单端直型 A 编码 M8 接头,具有 4 个引脚,采用聚氨酯(PUR)电缆制成。该产品适用于需要高防护等级、微生物抗性及低烟无卤(Halogen-Free)的应用场景。
    应用领域
    此类电子元器件广泛应用于工业自动化设备、机器人技术、工厂自动化系统及其他严苛环境下工作的电子设备。由于具备高防护等级和良好的耐化学性,它特别适合于恶劣环境下的传感器连接。

    2. 技术参数


    | 参数类别 | 具体参数 |

    | 防护等级 | IP68(完全防尘且防高压水喷射) |
    | 螺纹类型 | M8 x 1 |
    | 引脚数量 | 4 |
    | 工作电压 | 最大交流/直流 30 V |
    | 工作电流 | 最大 3 A |
    | 操作温度范围 | 插头连接器:-40°C 到 90°C ( -40°F 到 194°F ) |
    电缆固定:-40°C 到 80°C ( -40°F 到 176°F ) |
    电缆移动:-20°C 到 80°C ( -4°F 到 176°F ) |
    | 环境污染度 | 3 |
    | 机械寿命 | 最小 100 次插拔 |
    | 绝缘材料 | 聚丙烯(PP) |
    | 电缆直径 | 4.3 mm |
    | 电缆长度 | 5 m |
    | 电缆弯曲半径 | 移动时大于 15 倍电缆直径,固定时大于 8 倍电缆直径 |
    | 端子接线 | 螺丝连接,锌合金压铸,镍镀层 |
    | 连接器壳体 | 黑色热塑性聚氨酯(TPU) |
    | 密封圈材质 | FKM(三元乙丙橡胶) |

    3. 产品特点和优势


    独特功能
    - 防护等级 IP68:具备卓越的防尘防水性能,适用于各种严苛环境。
    - 微生物抗性和水解稳定性:能够有效防止微生物侵蚀及水解作用。
    - 无卤素材料:有助于环保且符合相关标准。
    - 设计防松:特殊设计防止误操作导致的松动和安装不当。
    市场竞争力
    本产品通过了多项国际标准认证(如 IEC/EN 60228, IEC 60754-1),保证了其优良的质量与可靠性。独特的防护设计使其在市场上具有较强的竞争优势。

    4. 应用案例和使用建议


    应用案例
    本款 Female Cordset 主要用于机器人手臂末端的传感器连接,或者需要高频振动、快速运动的生产线上的传感器连接。
    使用建议
    - 安装前确保所用工具满足拧紧力矩要求(0.4 Nm)。
    - 使用 MH V3-SCREWDRIVER(扭矩螺丝刀)进行正确的安装。
    - 确保安装环境清洁干燥,避免尘土和水分进入。

    5. 兼容性和支持


    本产品可与其他 M8 接口的电子设备兼容。厂商提供详细的使用手册和技术支持服务,确保客户可以顺利安装和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后接触不良 | 确认拧紧力矩达到要求(0.4 Nm) |
    | 密封圈失效导致泄漏 | 更换新的密封圈 |
    | 引脚接触不良 | 清理引脚并重新插入连接 |

    7. 总结和推荐


    综合评价
    Female Cordset V31-GM-5M-PUR 在防护等级、耐环境条件、可靠性方面表现优异,是众多工业应用场景的理想选择。
    推荐使用
    鉴于其出色的性能与广泛的应用领域,强烈推荐在对防护等级有较高要求的场合使用此产品。

V31-GM-5M-PUR参数

参数
长*宽*高 500cm(长度)
包装方式 盒装

V31-GM-5M-PUR厂商介绍

PEPPERL+FUCHS(皮尔兹)是一家全球领先的工业自动化产品供应商,总部位于德国。公司成立于1945年,专注于为工业自动化领域提供传感器、接口模块、控制系统和软件等产品。

PEPPERL+FUCHS的产品主要分为以下几类:
1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于自动化生产线、机器人、物流等领域。
2. 接口模块:提供各种工业通信协议的接口模块,如Profibus、EtherNet/IP等,用于实现设备间的通信和数据交换。
3. 控制系统:包括PLC、HMI等,用于实现工业自动化系统的控制和监控。
4. 软件:提供各种工业自动化软件,如配置工具、诊断工具等,帮助用户实现设备的快速部署和维护。

PEPPERL+FUCHS的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能和可靠性领先于行业。
2. 产品线丰富:提供全面的工业自动化解决方案,满足不同行业和应用场景的需求。
3. 全球服务网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 定制化服务:根据客户需求提供定制化产品和解决方案,帮助客户提高生产效率和降低成本。

V31-GM-5M-PUR数据手册

厂牌 PDF简要描述 下载
PEPPERL+FUCHS 电源线线缆 PEPPERL+FUCHS V31-GM-5M-PUR V31-GM-5M-PUR数据手册

V31-GM-5M-PUR封装设计

查看详情并下载
Symbol
Footprint
3D Model
