OBT350-R100-2EP-IO-V31-1T

产品分类: 光电传感器
厂牌: PEPPERL+FUCHS
产品描述: Pepperl + Fuchs 光电传感器, OBT350系列, NPN/PNP输出, 检测范围5 mm → 350 mm
供应商型号: 1240324
供应商: 海外现货
标准整包数: 1

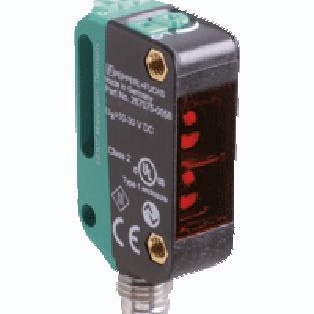

PEPPERL+FUCHS 光电传感器 OBT350-R100-2EP-IO-V31-1T

OBT350-R100-2EP-IO-V31-1T概述


    产品简介


    Triangulation Sensor with Background Evaluation OBT350-R100-2EP-IO-V31-1T
    Triangulation传感器(OBT350-R100-2EP-IO-V31-1T)是Pepperl+Fuchs公司推出的迷你型光学传感器。它集成了背景评估功能,能够实现高精度的对象检测,几乎不受颜色的影响。这款传感器适用于各种自动化任务,包括检测物体的存在与否、位置测量及尺寸监测。

    技术参数


    基本规格
    - 检测范围: 5 mm至350 mm
    - 最小检测范围: 5 mm至25 mm
    - 最大检测范围: 5 mm至350 mm
    - 参考目标: 标准白色,100 mm x 100 mm
    - 光源: LED
    - 光线类型: 调制可见红光
    - 环境光限制: 40,000 Lux
    - 功能安全相关参数:
    - MTTFd (平均故障间隔时间): 600年
    - Mission Time (MT): 20年
    - Diagnostic Coverage (DC): 0%
    电气规格
    - 操作电压: 10 V DC至30 V DC
    - 最大纹波: 10%
    - 无负载供电电流: 在24 V供电电压下< 25 mA
    - 保护等级: III类
    - 接口类型: IO-Link
    - 传输速率: COM 2 (38.4 kBaud)
    - IO-Link版本: 1.1
    - 最小周期时间: 2.3 ms
    - 过程数据宽度: 过程数据输入1位,输出2位
    - SIO模式支持: 是
    - 设备ID: 0x110701 (1115905)
    信号输出
    - 类型: 2个推挽式输出
    - 特性: 短路保护,反向极性保护,过压保护
    - 最大开关电压: 30 V DC
    - 最大开关电流: 100 mA (电阻负载)
    - 使用类别: DC-12 和 DC-13
    - 电压降: ≤1.5 V DC
    - 开关频率: 500 Hz
    - 响应时间: 1 ms
    环境条件
    - 环境温度: -40°C 至 60°C (-40°F 至 140°F)
    - 存储温度: -40°C 至 70°C (-40°F 至 158°F)

    产品特点和优势


    1. 微型设计与多功能安装选项: 设计紧凑,便于在狭小空间内安装。
    2. 精确的表面检测: 即使在接近表面的情况下也能实现安全且无间隙的检测。
    3. 不受颜色影响的高精度对象检测: 使用多像素技术,确保在各种环境下都能保持高度灵活性。
    4. 宽广的工作温度范围: 支持在-40°C至60°C范围内工作。
    5. 高防护等级: 达到IP69K防护等级,适合恶劣环境使用。
    6. IO-Link接口: 便于服务和过程数据通信,提高系统的整体效率。

    应用案例和使用建议


    应用案例
    - 工业自动化: 用于装配线上的物体检测、定位和尺寸测量。
    - 物流系统: 实现对传送带上物品的自动检测和分类。
    - 包装机械: 用于包装过程中的尺寸控制和包装完整性检查。
    使用建议
    1. 调整检测范围: 通过旋转调整器来调节检测范围。
    2. 配置光-暗模式: 通过切换开关进行光-暗模式的配置。
    3. 设置恢复出厂设置: 按住切换开关超过10秒以恢复默认设置。
    4. 定期检查环境光: 确保环境光不超过40,000 Lux,以免干扰传感器性能。

    兼容性和支持


    - 兼容性: 本传感器采用IO-Link接口,可与多种IO-Link主站端口类型A兼容。
    - 配件支持: 可选配的配件包括IO-Link主站02-USB和多种电缆套装。

    常见问题与解决方案


    1. 传感器不工作: 检查电源连接和电压是否符合要求。
    2. 检测范围异常: 调整检测范围调整器。
    3. 信号指示灯闪烁: 检查是否存在短路情况。
    4. 无法进入IO-Link模式: 尝试重新启动传感器或联系技术支持。

    总结和推荐


    综上所述,Triangulation传感器OBT350-R100-2EP-IO-V31-1T具有高度的灵活性、精度和可靠性。它的广泛适用性和出色的性能使其成为工业自动化领域的理想选择。无论是用于物流、制造还是包装行业,都能发挥重要作用。强烈推荐给需要高效和精准传感器解决方案的应用场合。

OBT350-R100-2EP-IO-V31-1T参数

参数
颜色感应 -
最小工作供电电压 -
波长 -
感应方式 -
光源 LED
输出类型 NPN/PNP
最大工作供电电压 -
响应时间 1ms
感应距离 5 mm → 350 mm

OBT350-R100-2EP-IO-V31-1T厂商介绍

PEPPERL+FUCHS(皮尔兹)是一家全球领先的工业自动化产品供应商,总部位于德国。公司成立于1945年,专注于为工业自动化领域提供传感器、接口模块、控制系统和软件等产品。

PEPPERL+FUCHS的产品主要分为以下几类:
1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于自动化生产线、机器人、物流等领域。
2. 接口模块:提供各种工业通信协议的接口模块,如Profibus、EtherNet/IP等,用于实现设备间的通信和数据交换。
3. 控制系统:包括PLC、HMI等,用于实现工业自动化系统的控制和监控。
4. 软件:提供各种工业自动化软件,如配置工具、诊断工具等,帮助用户实现设备的快速部署和维护。

PEPPERL+FUCHS的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能和可靠性领先于行业。
2. 产品线丰富:提供全面的工业自动化解决方案,满足不同行业和应用场景的需求。
3. 全球服务网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 定制化服务:根据客户需求提供定制化产品和解决方案,帮助客户提高生产效率和降低成本。

OBT350-R100-2EP-IO-V31-1T数据手册

厂牌 PDF简要描述 下载
PEPPERL+FUCHS 光电传感器 PEPPERL+FUCHS OBT350-R100-2EP-IO-V31-1T OBT350-R100-2EP-IO-V31-1T数据手册

OBT350-R100-2EP-IO-V31-1T封装设计

查看详情并下载
Symbol
Footprint
3D Model
