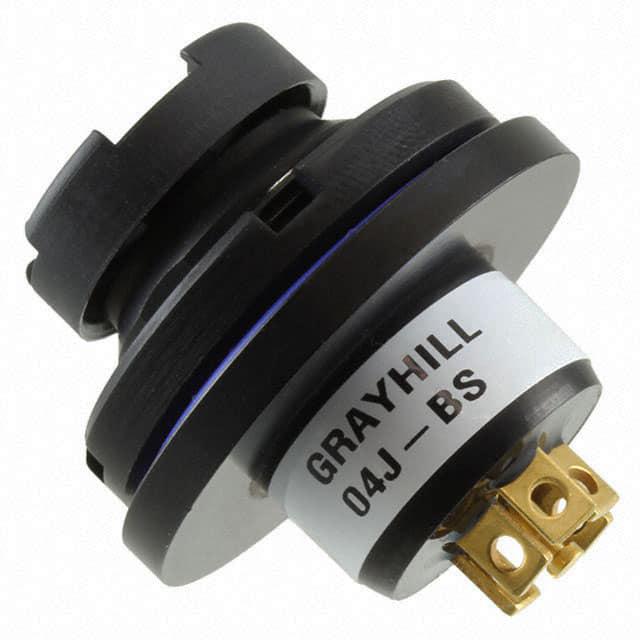

04J-BS-T02

产品分类:
厂牌: GRAYHILL
产品描述: Joysticks Active 4 Direction 2000mA Solder Lug
供应商型号: AV-A-GRH04JBST02
供应商: Avnet
标准整包数: 1
GRAYHILL  04J-BS-T02

04J-BS-T02概述

    # Grayhill Series 04J Joystick with Center Pushbutton

    产品简介


    Grayhill Series 04J 是一款具有创新设计的单极四位切换开关,配备中心位置推钮,广泛应用于工业控制、军事设备和自动化系统中。其紧凑的结构设计结合了密封性和耐用性,确保在恶劣环境中可靠运行。通过前后面板安装方式的灵活选择,Series 04J 为各种复杂的应用场景提供了定制化解决方案。
    主要功能
    - 四位切换操作:通过推钮的方向移动实现四位切换功能。
    - 推钮集成:提供机械式中心位置推钮,操作直观且灵敏。
    - 环境适应性强:密封等级达到 IP67,适用于潮湿、灰尘等苛刻条件。
    - 多种连接选项:支持焊盘和印刷电路板(PCB)安装。
    应用领域
    - 工业控制面板
    - 航空航天设备
    - 军事装备
    - 自动化生产线
    - 医疗设备

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 2A(电阻负载),0.5A(感性负载) |
    | 额定电压 | DC 28V 或 AC 115V |
    | 接触电阻 | 最大 0.05 欧姆 |
    | 工作温度范围 | -55°C 至 +85°C |
    | 机械寿命 | ≥100,000 次 |
    | 推钮行程 | ≥0.02 英寸 |
    | 推钮操作力 | ≤5 磅 |
    | 绝缘电阻 | ≥10,000 兆欧 |
    | 振动测试标准 | MIL-DTL-9419F 方法 3.5.9 |
    | 冲击测试标准 | MIL-STD-810 方法 516.4 |

    产品特点和优势


    特点
    - 高可靠性:采用优质的材料和严格的制造工艺,保证长期稳定运行。
    - 密封性能优越:当正确安装时,能够完全隔绝灰尘和水分。
    - 设计灵活性:提供前后两种安装方式,适应不同应用场景的需求。
    - 环保合规:符合 RoHS 标准,绿色环保无害。
    优势
    - 高效操控:易于触发的推钮和精确的位移行程使操作更加精准。
    - 耐用性:经过振动和冲击测试验证,适合严苛的工业环境。
    - 经济实惠:性价比高,维护成本低,使用寿命长。

    应用案例和使用建议


    应用案例
    - 在军用雷达系统中,用于方向控制和状态切换。
    - 在工业机器人手臂上,实现多维运动方向的控制。
    - 在医疗设备中,作为紧急停止按钮的一部分,确保快速响应。
    使用建议
    - 确保按照制造商的安装指南进行装配,以充分发挥其密封性能。
    - 定期检查接线端子是否松动,避免因接触不良导致的功能失效。
    - 对于需要长时间运行的设备,建议每半年进行一次全面维护。

    兼容性和支持


    Series 04J 可与其他标准 PCB 板或焊接端子完美匹配,便于集成到现有系统中。此外,Grayhill 提供全面的技术支持服务,包括产品选型指导、安装调试协助以及售后维修服务,确保客户获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 推钮操作手感变差 | 检查内部润滑油是否充足并重新涂抹 |
    | 密封效果下降 | 检查 O 形圈是否老化或损坏并及时更换 |
    | 开关无法正常导通 | 检查接线是否正确连接或更换开关组件 |

    总结和推荐


    Grayhill Series 04J 是一款集多功能与高性能于一体的电子元器件,尤其适用于需要高度可靠性的工业和军事应用场景。凭借其卓越的设计、强大的功能特性和广泛的适用性,我们强烈推荐此产品给所有寻求高效能控制开关解决方案的用户。
    总之,如果您正在寻找一款兼顾耐用性、灵活性和可靠性的电子元器件,Grayhill Series 04J 将是您的理想选择!

04J-BS-T02参数

参数
长*宽*高 29.87mm(长度)*28.37mm(高度)
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

04J-BS-T02厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

04J-BS-T02数据手册

厂牌 PDF简要描述 下载
GRAYHILL GRAYHILL 04J-BS-T02 04J-BS-T02数据手册

04J-BS-T02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 161.7428 ¥ 1431.4234
6+ $ 160.3363 ¥ 1418.9762
库存: 25
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 2862.84
