67A-DF-3C-060C

产品分类: 其他开关
厂牌: GRAYHILL
产品描述: 360° Directional 导线安装,面板安装
供应商型号: ET-4147693
供应商: 海外现货
标准整包数: 1

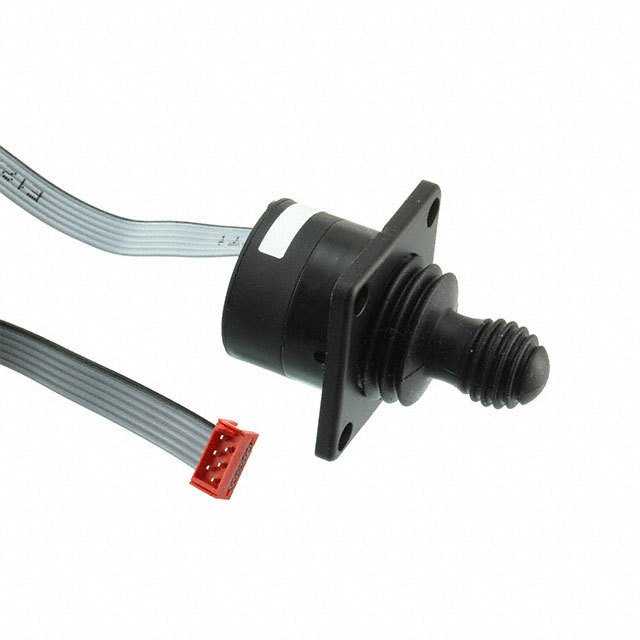

GRAYHILL 其他开关 67A-DF-3C-060C

67A-DF-3C-060C概述

    Hall Effect Joystick SERIES 67A 技术手册解析

    1. 产品简介


    Hall Effect Joystick SERIES 67A 是由 Grayhill 公司生产的一款高性能比例输出型操纵杆。其设计用于需要精确控制和耐用性的多种应用场景。该操纵杆通过霍尔效应传感器提供精确的反馈信号,适用于医疗、军事车辆、户外移动电子设备等领域。

    2. 技术参数


    - 电气规格
    - 供电电压(VVD):3.3V ± 0.3V
    - 高电平输入电压(VIH, Min):SCL & SDA:0.7 VDD;其他:0.25 VDD + 0.8
    - 低电平输入电压(VIL, Max):SCL & SDA:0.3 VDD;其他:0.15 VDD
    - 活动模式下的电流消耗(IDD1):最大 3mA @ 3.3V
    - 睡眠模式下的电流消耗(IDD2):最大 100uA @ 3.3V
    - 任何 I/O 引脚的最大吸电流:25mA
    - 泄漏电流:典型值 ±5 nA,最大值 ±125 nA
    - 测量频率(活动模式):50 次/秒
    - 响应时间
    - 活动模式:20ms
    - 睡眠模式:80ms
    - 最大输出
    - 最大操纵杆偏转输出(XMax, YMax):80 单位
    - 松开操纵杆轴时的输出(中心位置):(0,0)
    - 机械规格
    - 推出力:60 磅
    - 拉出力:60 磅
    - 侧向载荷:45 磅
    - 安装扭矩:推荐 3-5 英寸磅,最大 8 英寸磅
    - 操纵杆寿命:最小 100 万次循环
    - 环境规格
    - 密封等级:IP67
    - 操作温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +100°C

    3. 产品特点和优势


    Series 67A 的主要特点包括:
    - 紧凑设计:1 英寸方孔法兰,便于安装。
    - 长使用寿命:最少 100 万次操作循环,保证长期稳定运行。
    - 高精度输出:比例输出可实现精确控制。
    - 密封性好:达到 IP67 等级,适合恶劣环境使用。
    - 低功耗:睡眠模式下电流消耗仅 100uA,提高能效。

    4. 应用案例和使用建议


    - 医疗设备:在手术机器人中实现精确控制,提升手术精准度。
    - 军事车辆:在坦克、装甲车等装备中作为控制装置,确保高效操作。
    - 户外移动电子设备:在无人机、工程机械等设备中实现灵活控制,适应复杂环境。
    使用建议:
    - 在使用过程中应注意不要超过规定的侧向载荷和推出/拉出力,以免损坏操纵杆。
    - 经常检查密封性能,确保 IP67 等级不被破坏,特别是在多尘或多水环境中。

    5. 兼容性和支持


    该产品支持以下接口:
    - 终止类型:C = 0.050 电缆连接器,P = 0.050 插针头
    - 通信接口:C = 12C
    - 电压:3.3V
    此外,Grayhill 提供全面的技术支持和维护服务,可以通过其销售部门联系获取更多详细信息。

    6. 常见问题与解决方案


    - 问题:操纵杆在使用过程中出现漂移现象
    - 解决办法:检查操纵杆是否安装牢固,密封性能是否完好,必要时更换密封圈。
    - 问题:设备在低温环境下操作异常
    - 解决办法:确认设备是否在制造商指定的存储温度范围内存放,避免过低的存储温度影响其性能。

    7. 总结和推荐


    总体而言,Series 67A 是一款具备高度可靠性和多功能性的操纵杆产品。其紧凑的设计、长久的使用寿命、高精度输出及优异的密封性能使其成为多个行业不可或缺的工具。无论是医疗、军事还是户外移动电子设备,该产品都能发挥重要作用。因此,强烈推荐在上述应用场景中采用此款操纵杆。

67A-DF-3C-060C参数

参数
电气寿命 -
开关功能 360° Directional
开关配置 -
电流额定值 -
电压额定值 -
安装方式 导线安装,面板安装
零件状态 在售

67A-DF-3C-060C厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

67A-DF-3C-060C数据手册

厂牌 PDF简要描述 下载
GRAYHILL 其他开关 GRAYHILL 67A-DF-3C-060C 67A-DF-3C-060C数据手册

67A-DF-3C-060C封装设计

查看详情并下载
Symbol
Footprint
3D Model
