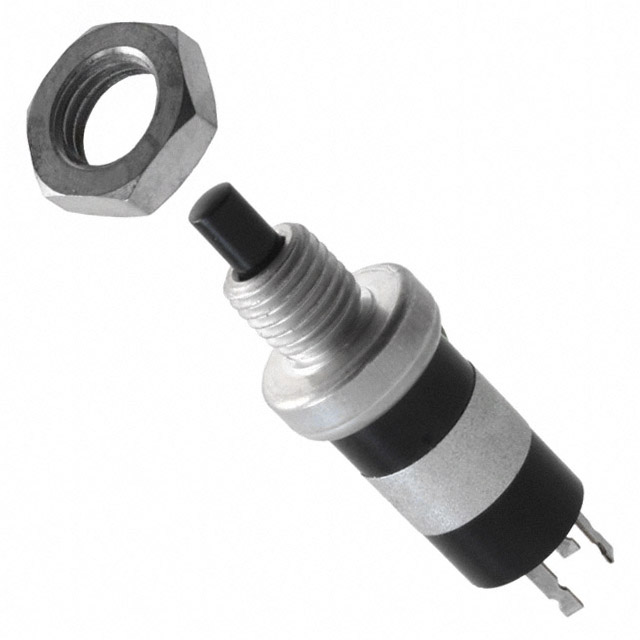

46-101 BLK-EW

产品分类: 按钮开关
厂牌: GRAYHILL
产品描述: Round Button On-Mom SPDT 圆形-6.75(Dia) 250000Cycles 115V 250000Cycles 250mA SPDT 导线安装,面板安装 11.1mm(长度)*33.7mm(高度)
供应商型号: 706-46-101BLK-EW
供应商: Mouser
标准整包数: 1
GRAYHILL 按钮开关 46-101 BLK-EW

46-101 BLK-EW概述

    电子元器件产品技术手册

    产品简介


    本产品为格瑞赫尔(Grayhill)公司生产的推按钮开关(Pushbutton Switches),主要分为单极双掷(SPST)和双极双掷(DPDT)两种型号。这些开关广泛应用于各种电气和电子设备中,尤其是在需要高可靠性的环境中,例如工业自动化控制系统、医疗器械、仪器仪表等领域。

    技术参数


    - 单极双掷(SPST)和双极双掷(DPDT): 支持1/4安培和1/8安培的额定电流。
    - 额定电压: 220伏交流电(Vac)电阻性负载。
    - 工作周期: 额定操作周期为25万次。
    - 工作温度范围: -40°C至+85°C。
    - 机械参数:
    - 按钮帽直径:0.375英寸(9.53毫米)
    - 最小安装孔径:17/64英寸(6.75毫米)
    - 按钮帽高度:0.180英寸(4.57毫米)
    - 触点: 银镀层磷青铜材料,接触电阻小于25毫欧姆。
    - 绝缘性能: 1000伏交流电(Vac)电压耐受能力,绝缘电阻大于1000兆欧姆。

    产品特点和优势


    - 长擦拭接触设计: 确保高可靠性。
    - 环境密封: 按钮和安装筒采用密封设计,提高防尘防水性能。
    - 耐用性: 经过严格的测试,可承受高达25万次的操作。
    - 多种颜色选择: 提供红、黑等多种按钮帽颜色选择,便于识别和区分。

    应用案例和使用建议


    这些推按钮开关可以应用于各种设备中,如控制面板、工业自动化系统等。使用时应注意确保开关正确安装,安装孔尺寸匹配,且环境条件符合产品要求。在长期使用过程中,建议定期检查开关的机械和电气性能,确保安全可靠运行。

    兼容性和支持


    - 兼容性: 适用于多种标准安装方式。
    - 支持服务: 由格瑞赫尔提供全面的技术支持和服务保障,包括产品使用指导和故障排查。

    常见问题与解决方案


    - 问题1: 操作频率过高导致按钮失效。
    - 解决方案: 检查操作频率,必要时调整使用频率,确保不超过产品额定值。
    - 问题2: 触点接触不良。
    - 解决方案: 清洁触点表面,必要时更换按钮开关。
    - 问题3: 开关按钮卡住。
    - 解决方案: 检查是否有异物阻碍按钮运动,清理按钮帽下方。

    总结和推荐


    总体来说,格瑞赫尔的推按钮开关凭借其优良的设计和出色的性能,在各种应用场景中表现出色。它们具有高可靠性、长寿命和良好的环境适应性,适用于各种需要可靠操作的场合。因此,我们强烈推荐在需要高可靠性的应用场景中使用这些开关。如果您需要进一步的技术咨询或技术支持,请联系格瑞赫尔公司。

46-101 BLK-EW参数

参数
开关功能 On-Mom
电流额定值 250mA
开关配置 SPDT
面板开孔尺寸 圆形-6.75(Dia)
最大交流触点电压 115V
最大直流触点电压 -
机械寿命 250000Cycles
指示颜色 -
电气寿命 250000Cycles
执行器类型 Round Button
长*宽*高 11.1mm(长度)*33.7mm(高度)
通用封装 SPDT
安装方式 导线安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

46-101 BLK-EW厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

46-101 BLK-EW数据手册

厂牌 PDF简要描述 下载
GRAYHILL 按钮开关 GRAYHILL 46-101 BLK-EW 46-101 BLK-EW数据手册

46-101 BLK-EW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 42.152 ¥ 356.1844
10+ $ 35.2188 ¥ 297.5989
25+ $ 33.9336 ¥ 286.7389
50+ $ 32.7285 ¥ 276.5558
100+ $ 32.2455 ¥ 272.4745
250+ $ 31.437 ¥ 265.6427
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
