07-8

产品分类: 按钮开关
厂牌: GRAYHILL
产品描述: 圆形,柱塞 开-瞬时 SPST-NC 25000Cycles 115V 25000Cycles 10A(AC) 面板安装 22.35mm*22.35mm*48.34mm
供应商型号: N-07-8
供应商: 云汉优选
标准整包数: 1

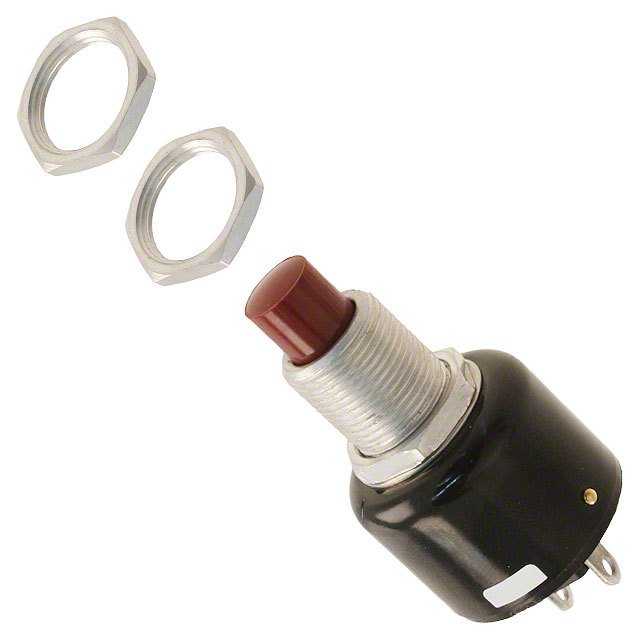

GRAYHILL 按钮开关 07-8

07-8概述


    产品简介


    推按钮开关是由Grayhill公司生产的迷你型弹跳动作推按钮开关。这些开关属于单刀双掷(SPDT)和单刀单掷(SPST)类型,适用于多种场合,如工业控制、家用电器和自动化系统。它们具有瞬时接触功能,可以实现快速的开闭操作,并且提供明显的听觉反馈。

    技术参数


    - 额定电流:10安培(115V AC电阻负载下),5安培(220V AC电阻负载下)
    - 接触电阻:小于等于25毫欧姆
    - 绝缘电阻:最小1000兆欧
    - 电压击穿:1000V AC(相互绝缘部分之间)
    - 总按钮行程:约0.065英寸(1.65毫米)
    - 过行程:约0.008英寸(0.20毫米)
    - 触发力:约24盎司
    - 操作温度范围:-40°C到+85°C
    - 螺纹规格:15/32-32 UNS-2A
    - 按钮帽尺寸:直径约0.312英寸(7.92毫米)

    产品特点和优势


    该推按钮开关的特点包括:
    - 极速的接通和断开能力,确保高效的电路切换。
    - 可靠的听觉反馈,提高用户的操作体验。
    - 长寿命,保证至少25,000次循环操作。
    - 高耐温性能,适应各种恶劣的工作环境。
    - 精确的制造工艺和高质量材料,确保产品的可靠性和耐用性。

    应用案例和使用建议


    该开关广泛应用于需要高频率和高可靠性开关控制的应用场景,例如工业控制系统、家用电器、自动化设备等。用户可以根据具体应用需求选择不同的颜色和终端类型。建议在安装时确保开关与配套部件的良好配合,以达到最佳效果。

    兼容性和支持


    - 兼容性:该开关适用于多种安装方式,包括焊接端子和快卸端子,可轻松与现有设备集成。
    - 支持:Grayhill公司提供了详细的技术手册和应用指南,还提供电话和技术支持服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:开关在按下后无法复位。
    - 解决方法:检查过行程是否设置正确,确认内部弹簧没有损坏。

    2. 问题:接触电阻过大。
    - 解决方法:清洁或更换接触点,确保其表面无污垢和腐蚀。
    3. 问题:开关出现漏电现象。
    - 解决方法:检查绝缘部件是否完好,必要时更换绝缘材料。

    总结和推荐


    综上所述,Grayhill公司的这款推按钮开关凭借其优异的性能、可靠性和广泛的适用性,在市场上具有很强的竞争优势。其25,000次操作寿命以及可靠的听觉反馈使其成为许多应用场景的理想选择。强烈推荐在需要高可靠性和频繁操作的环境中使用。

07-8参数

参数
最大交流触点电压 115V
开关配置 SPST-NC
最大直流触点电压 -
指示颜色 -
电流额定值 10A(AC)
开关功能 开-瞬时
电气寿命 25000Cycles
面板开孔尺寸 -
机械寿命 25000Cycles
执行器类型 圆形,柱塞
长*宽*高 22.35mm*22.35mm*48.34mm
安装方式 面板安装
应用等级 工业级
零件状态 在售

07-8厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

07-8数据手册

厂牌 PDF简要描述 下载
GRAYHILL 按钮开关 GRAYHILL 07-8 07-8数据手册

07-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
