首页  >  产品百科  >  96AB2-102-R

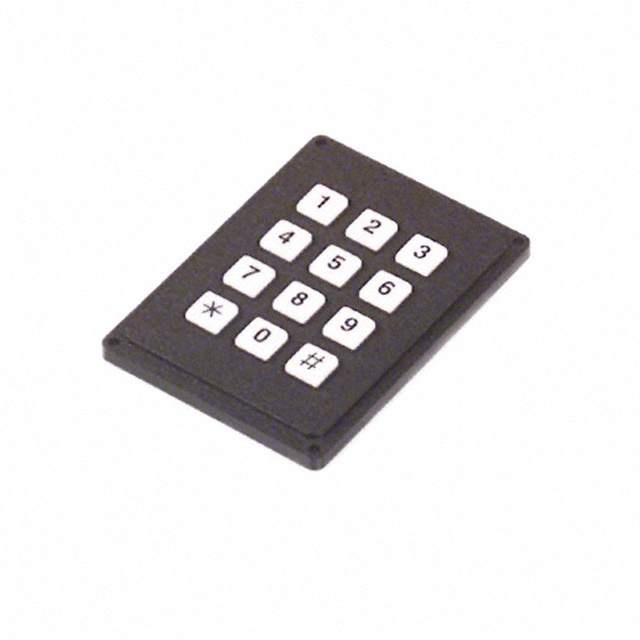

96AB2-102-R

产品分类: 其他开关
厂牌: GRAYHILL
产品描述: 12V(DC) 5mA 面板安装 50.8mm(长度)*68.58mm(高度)
供应商型号: N-96AB2-102-R
供应商: 云汉优选
标准整包数: 1
GRAYHILL 其他开关 96AB2-102-R

96AB2-102-R概述

    Grayhill Series 96 Keypads:高品质且经济实惠的键盘选择

    1. 产品简介


    产品类型与功能
    Grayhill的Series 96是专为工业控制、医疗设备、航空航天及各类嵌入式系统设计的键盘和键盘模块系列。此系列包含3x4和4x4按键布局,提供多种定制选项,例如按键文字、背光和屏蔽功能。每个按键均可根据客户要求定制图例,并具有矩阵电路设计,确保了良好的耐用性和响应速度。
    应用领域
    主要应用于需要人机交互界面(HMI)的场合,如自动化设备控制面板、医疗监控系统、实验室仪器以及车载信息系统等。

    2. 技术参数


    - 尺寸:
    - 前置安装:
    - 3x4标准版本:
    - 高度:50.8 mm ± 0.38 mm
    - 按键间距:12.7 mm
    - 屏蔽/背光版本:
    - 高度:55.88 mm ± 0.38 mm
    - 按键间距:12.7 mm
    - 后置安装:
    - 4x4标准版本:
    - 高度:63.5 mm ± 0.38 mm
    - 按键间距:12.7 mm
    - 电气特性:
    - 接触电阻:< 300毫欧
    - 操作力:175 ± 40克
    - 触发行程:最小0.4毫米
    - 操作温度范围:-30°C 至 +80°C
    - 机械寿命:每按键100万次操作
    - 绝缘电阻:> 1012欧姆 @ 5V直流

    3. 产品特点和优势


    - 高质量组件:采用导电橡胶接触系统,确保长时间稳定可靠的操作表现。
    - 定制灵活:通过矩阵电路设计,可轻松实现各种按键布局和图例定制需求。
    - 多样化配置:提供标准、屏蔽和背光三种版本选择,满足不同应用环境的需求。
    - 耐久性:经过严苛的质量控制流程验证,确保每款产品都符合高标准可靠性要求。

    4. 应用案例和使用建议


    应用案例
    适用于工业自动化控制面板、医疗监护仪、车载导航系统等。例如,在医疗环境中,Series 96能够提供清晰的视觉反馈和可靠的输入机制,增强用户体验。
    使用建议
    - 在恶劣环境下使用时,建议选择带屏蔽功能的型号,以防止电磁干扰。
    - 背光版本适合于低光照条件下的操作。

    5. 兼容性和支持


    兼容性
    支持标准连接器,便于与其他电子组件进行集成。针对特定需求的应用,可通过定制接线端子实现无缝对接。
    厂商支持
    Grayhill提供详尽的技术文档和技术支持服务,确保客户能够高效地集成和使用该系列产品。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 按键触发不稳定 | 确认安装是否正确,检查是否有物理障碍物干扰。 |
    | 屏蔽效果不佳 | 确认安装是否到位,建议添加导电衬垫提高屏蔽性能。 |
    | 按键寿命短 | 确认操作频率和力度是否超出推荐范围。 |

    7. 总结和推荐


    综上所述,Grayhill Series 96是一款高品质且经济实惠的键盘选择,具备高度灵活性和定制化能力。特别适用于需要精确控制和人机交互界面的场合。无论是在工业、医疗还是消费电子产品中,其卓越性能和耐用性都使其成为市场上的佼佼者。强烈推荐给寻求稳定、可靠且高度自定义键盘解决方案的专业用户。

96AB2-102-R参数

参数
开关功能 -
开关配置 -
电流额定值 5mA
电压额定值 12V(DC)
电气寿命 -
长*宽*高 50.8mm(长度)*68.58mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

96AB2-102-R厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

96AB2-102-R数据手册

厂牌 PDF简要描述 下载
GRAYHILL 其他开关 GRAYHILL 96AB2-102-R 96AB2-102-R数据手册

96AB2-102-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 23.903 ¥ 217.3978
500+ $ 19.3434 ¥ 175.9282
库存: 14
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 1086.98
