30-15

产品分类: 按钮开关
厂牌: GRAYHILL
产品描述: Round Off-Mom SPST-NO 圆形-6.75(Dia) 500000Cycles 115V 500000Cycles 1A 焊接安装,面板安装 9.53mm*9.53mm*21.72mm
供应商型号: ET-1331174
供应商: 海外现货
标准整包数: 1

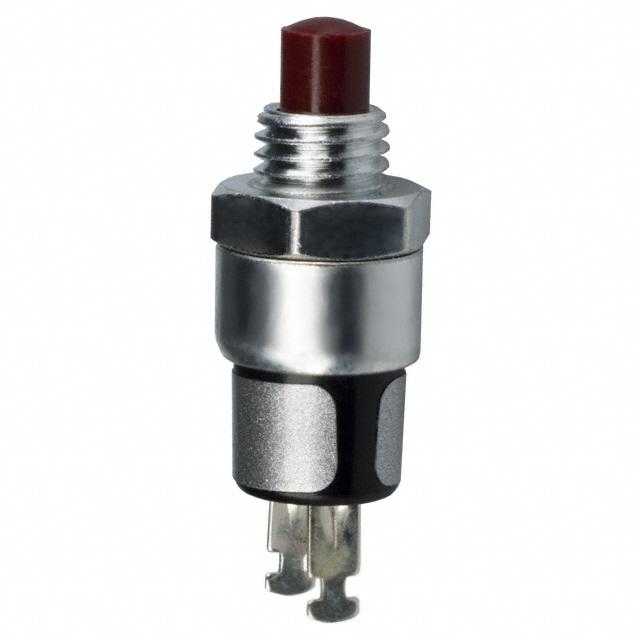

GRAYHILL 按钮开关 30-15

30-15概述


    产品简介


    Grayhill公司的按钮开关广泛应用于各种需要简单且可靠的开关操作场合。这些按钮开关具备多种选项和配件,包括密封终端和导线引脚选项。其设计旨在提供稳定的操作性能,适用于工业自动化、仪器仪表、医疗设备及各种机械控制系统等不同领域。

    技术参数


    规格
    - 电流等级: 1/4, 1/2, 和 1 安培
    - 触点类型: 极限、过行程或面板密封;按压或拉拔式
    - 触点类型: 常开或常闭;点动或按压/拉拔式
    - 系列: 系列 23, 30, 39 和 46
    性能参数
    - 最大接触电阻: 新开关上最大为 25 毫欧姆。对于带有导线引脚选项的型号,每英寸导线的接触电阻小于 4 毫欧姆。
    - 绝缘电阻: 最小为 1,000 兆欧姆
    - 击穿电压: 最小为 1,000 Vac
    材料和处理
    - 灌封套管 (系列 39): 热固塑料
    - 导线引脚: 采用 MlL-W-16878 Type E 规格的#26AWG(直径0.99毫米)特氟龙绝缘铜绞线。线端去皮0.250英寸(6.35毫米),并经过镀锡处理。

    产品特点和优势


    1. 多样化的设计: Grayhill的按钮开关提供了广泛的触点类型和导线引脚选项,以满足不同的应用需求。
    2. 高可靠性: 其出色的电气性能确保了在各种苛刻环境下的长期可靠运行。
    3. 易于安装和维护: 简化的设计使安装变得容易,并且减少了维护工作量。

    应用案例和使用建议


    1. 工业自动化系统: 在这种环境中,高可靠性和耐用性是关键因素。Grayhill的按钮开关可以承受频繁操作,确保系统的稳定运行。
    2. 医疗器械: 在需要高度精确和可靠性的医疗设备中,这些开关可以用于控制面板上的操作按钮,如手术器械。
    3. 机械设备: 适用于控制面板,可用于启动/停止机器或其他控制任务。

    兼容性和支持


    Grayhill的按钮开关与市场上大多数标准连接器兼容,便于集成到现有的电路设计中。此外,该公司提供全面的技术支持和服务,确保客户能够得到必要的帮助和支持。

    常见问题与解决方案


    1. Q: 开关工作时出现接触不良怎么办?
    - A: 首先检查开关的接触电阻是否超过标准值。如果接触电阻过高,则可能需要清洁或更换开关。
    2. Q: 如何确保导线连接可靠?
    - A: 使用适当的工具确保导线连接牢固,避免松动。必要时可添加额外的固定装置。

    总结和推荐


    Grayhill的按钮开关凭借其多样化的功能、高可靠性以及易安装和维护的特点,在工业自动化、医疗设备和其他需要高可靠性的应用场景中表现出色。如果您正在寻找一种能够在苛刻环境下工作的高质量按钮开关,我们强烈推荐Grayhill的产品。

30-15参数

参数
执行器类型 Round
机械寿命 500000Cycles
电气寿命 500000Cycles
最大直流触点电压 -
面板开孔尺寸 圆形-6.75(Dia)
指示颜色 -
电流额定值 1A
开关功能 Off-Mom
开关配置 SPST-NO
最大交流触点电压 115V
长*宽*高 9.53mm*9.53mm*21.72mm
安装方式 焊接安装,面板安装
包装方式 散装

30-15厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

30-15数据手册

厂牌 PDF简要描述 下载
GRAYHILL 按钮开关 GRAYHILL 30-15 30-15数据手册

30-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.3323 ¥ 87.308
10+ $ 8.8882 ¥ 75.1053
25+ $ 8.219 ¥ 69.4503
100+ $ 7.2277 ¥ 61.074
250+ $ 6.7043 ¥ 56.6514
500+ $ 6.5908 ¥ 55.692
1000+ $ 6.3748 ¥ 53.8668
库存: 36
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 87.3
