首页  >  产品百科  >  46-110 BLK

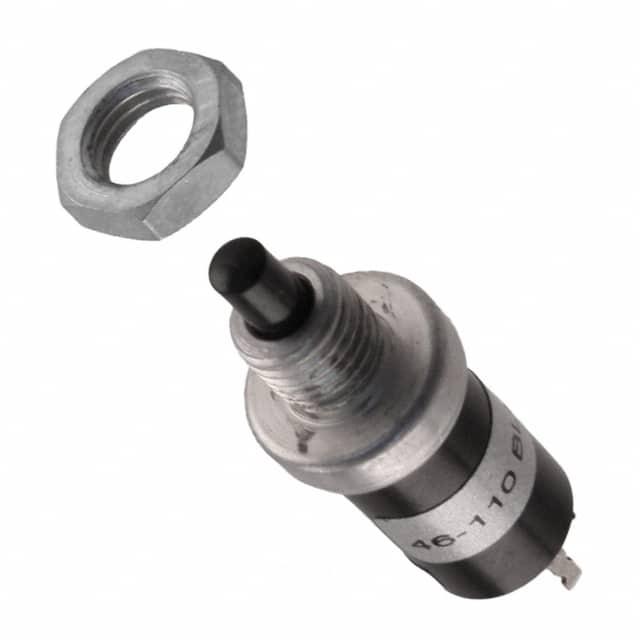

46-110 BLK

产品分类: 按钮开关
厂牌: GRAYHILL
产品描述: Round On-Mom SPDT 圆形-6.75(Dia) 250000Cycles 115V 250000Cycles 250mA SPDT 焊接安装,面板安装 11.1mm*11.1mm*24.21mm
供应商型号: N-46-110 BLK
供应商: 云汉优选
标准整包数: 1
GRAYHILL 按钮开关 46-110 BLK

46-110 BLK概述

    Grayhill 推拉式开关产品技术手册

    产品简介


    Grayhill 推拉式开关是一款适用于多种工业和消费电子产品中的控制组件。这些开关具有单极/双极、单掷(SPST)及双掷(DPDT)的设计,广泛应用于家电、汽车、医疗设备及各类工业控制系统中。其独特的擦拭接触设计确保了高可靠性,适合长期使用且易于操作。

    技术参数


    - 触点材料:短路条为磷青铜,表面镀银;端子为磷青铜,表面镀银。
    - 绝缘材料:壳体、端盖、固定螺母为黄铜,锌锡合金电镀;按钮帽为聚乙烯或聚苯硫醚(PPS)。
    - 密封材料:密封环为丁腈橡胶。
    - 电压:额定电压 220V AC(电阻性负载),115V AC(电阻性负载)。
    - 电流:最高 1/4 安培。
    - 操作寿命:可达 250,000 次循环。
    - 尺寸:
    - 直径:0.180 英寸(4.57 毫米)。
    - 高度:0.375 英寸(9.53 毫米)。
    - 厚度:0.437 英寸(11.10 毫米)。
    - 动作行程:总行程为 0.180 英寸(4.57 毫米)。
    - 安装孔径:最小孔径为 17/64 英寸(6.75 毫米)。
    - 按钮和外壳密封:环境密封,防止灰尘和水分侵入。
    - 操作温度范围:-40°C 至 +85°C。

    产品特点和优势


    - 擦拭接触设计:通过长期擦拭接触确保高可靠性和稳定性。
    - 环境密封:确保在各种环境下仍能保持高性能。
    - 长寿命:达到 250,000 次操作周期。
    - 易于识别:不同颜色的按钮和盖帽可以轻松区分不同的功能。
    - 灵活多用:支持单极/双极、单掷/双掷切换,适应多种应用需求。

    应用案例和使用建议


    - 家用电器:可作为电源开关,调节灯光亮度等。
    - 汽车电子:可用于控制车灯、音响系统等。
    - 医疗设备:用于紧急断电开关。
    - 工业控制系统:可用于生产线上的紧急停止装置。
    使用建议:
    - 在选择安装位置时,确保周围有足够的空间进行开关的操作。
    - 确保接线正确,以避免因不当连接导致的损坏。
    - 注意维护和清洁,避免灰尘积累影响正常操作。

    兼容性和支持


    - 该系列开关设计标准,易于与其他电子元器件集成。
    - 提供多样化的按钮和盖帽颜色,方便客户根据需求选择。
    - 厂商提供技术支持和维护服务,包括技术咨询、故障排查和维修服务。

    常见问题与解决方案


    1. Q: 开关触点间断时间太长怎么办?
    - A: 调整安装孔的位置或更换更大的按钮帽以增加操作力。

    2. Q: 开关无法完全闭合怎么办?
    - A: 检查是否有异物卡住或调整弹簧的张力。

    3. Q: 开关在高湿度环境下容易损坏怎么办?
    - A: 使用具备环境密封特性的型号,确保内部不受湿气影响。

    总结和推荐


    Grayhill 推拉式开关以其高可靠性、长寿命和多种颜色选择成为市场的热门选择。它的环境密封设计和多样化的产品线使其适用于各种应用场景。建议在购买前仔细阅读技术手册并按照推荐的安装和使用方法进行操作,以充分发挥其性能优势。总的来说,这款推拉式开关是值得推荐的选择,特别是对于需要长期稳定运行的应用场景。

46-110 BLK参数

参数
最大直流触点电压 -
机械寿命 250000Cycles
电流额定值 250mA
指示颜色 -
执行器类型 Round
电气寿命 250000Cycles
开关配置 SPDT
最大交流触点电压 115V
开关功能 On-Mom
面板开孔尺寸 圆形-6.75(Dia)
长*宽*高 11.1mm*11.1mm*24.21mm
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

46-110 BLK厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

46-110 BLK数据手册

厂牌 PDF简要描述 下载
GRAYHILL 按钮开关 GRAYHILL 46-110 BLK 46-110 BLK数据手册

46-110 BLK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ $ 17.4052 ¥ 147.9442
13+ $ 14.2243 ¥ 120.9066
25+ $ 11.8422 ¥ 100.6587
100+ $ 10.7712 ¥ 91.5552
500+ $ 8.9964 ¥ 76.4694
1000+ $ 8.0886 ¥ 68.7531
库存: 25
起订量: 7 增量: 1
