60C22-M7-4-040C

产品分类:
厂牌: GRAYHILL
产品描述: Joystick with Optical Encoders
供应商型号: N-60C22-M7-4-040C
供应商: 云汉优选
标准整包数: 1

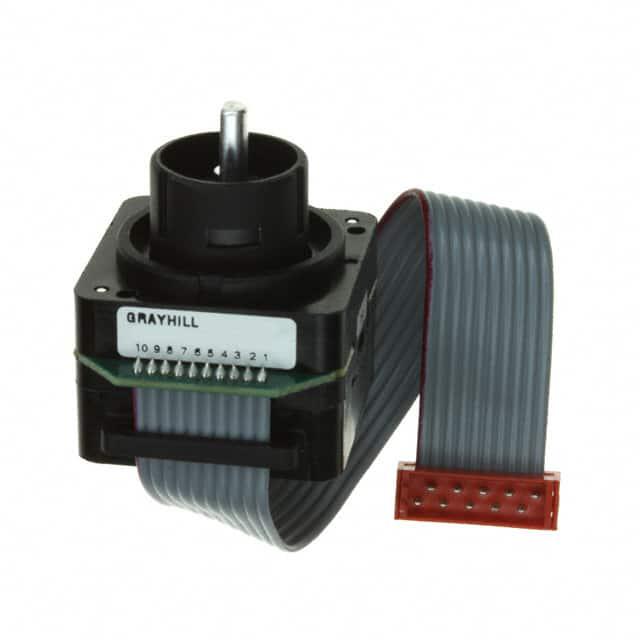

GRAYHILL  60C22-M7-4-040C

60C22-M7-4-040C概述


    产品简介


    Grayhill Series 60C 是一款多功能操纵杆(joystick),结合了光学编码器和按钮功能,广泛应用于航空、医疗设备、汽车导航及娱乐系统等领域。这款装置采用紧凑设计,具备电缆长度和端接方式的定制化选择,可满足不同应用需求。

    技术参数


    - 操作电压: 5.00 ± 0.25 Vdc
    - 供应电流: 35mA(典型值)@ 5 Vdc
    - 功率消耗: 175mW(典型值)@ 5 Vdc
    - 旋转扭矩: 中等扭矩选项,3.00+2.00 in-oz,扭矩应在整个生命周期内保持在初始值的50%以内
    - 操作温度范围: -40°C 至 85°C
    - 存储温度范围: -55°C 至 100°C
    - 相对湿度: 在40°C下96小时,湿度为90-95%
    - 振动测试: 15g谐波运动,频率范围为10到2000 Hz
    - 机械冲击测试:
    - 测试1: 100g半正弦波,持续6毫秒,速度变化12.3英尺/秒
    - 测试2: 100g锯齿波,持续6毫秒,速度变化9.7英尺/秒
    - 热循环测试: 在-40°C至85°C之间进行4小时循环

    产品特点和优势


    Grayhill Series 60C 的显著特点是集成了操纵杆、光学编码器和按钮于一体,适用于需要高度集成和节省空间的应用场景。紧凑的设计和多种定制选项使得该产品能够适应不同的应用场景。此外,该产品的高机械寿命(50万次)和耐久性使其成为许多严苛环境下理想的选择。

    应用案例和使用建议


    在航空仪表盘中,Grayhill Series 60C 能够提供精确的控制和菜单导航,而无需单独安装多个部件。对于医疗设备,该产品可用于控制界面,确保高效且可靠的用户体验。在汽车娱乐系统中,它可以作为用户界面的一部分,提供直观的操作体验。为了最大化性能和可靠性,建议在使用过程中定期检查和维护,并遵循制造商的指导手册。

    兼容性和支持


    Grayhill Series 60C 可以与多种电子元器件和其他设备兼容,且提供全面的技术支持。可以通过当地分销商或销售办公室获取价格和折扣信息。此外,制造商还提供定制解决方案,以满足特定需求。

    常见问题与解决方案


    - 问题: 操纵杆输出不稳定
    - 解决方案: 确认操作电压和电源电流是否在规定范围内,并检查是否有外部干扰影响。
    - 问题: 编码器输出信号失真
    - 解决方案: 检查编码器安装是否正确,是否有物理损坏,或者尝试更换润滑脂。
    - 问题: 按钮点击时有噪声
    - 解决方案: 确保按钮和外壳之间没有间隙,可能需要调整按钮的接触电阻。

    总结和推荐


    Grayhill Series 60C 多功能操纵杆在集成度、可靠性以及适用范围方面表现出色,尤其适合需要紧凑设计和高性能的航空、医疗和汽车行业。综合考虑其卓越的功能和广泛的适用性,我们强烈推荐此产品给对高质量操纵杆解决方案有需求的客户。

60C22-M7-4-040C参数

参数
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装

60C22-M7-4-040C厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

60C22-M7-4-040C数据手册

厂牌 PDF简要描述 下载
GRAYHILL GRAYHILL 60C22-M7-4-040C 60C22-M7-4-040C数据手册

60C22-M7-4-040C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 32.1498
9+ $ 30.6528
18+ $ 29.784
25+ $ 28.6416
库存: 51
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: $ 128.59
