KS008A4B

产品分类: LCD显示器件
厂牌: GPEG
产品描述: GPEG 段码液晶屏, 字母数字显示, 4 排,18 个字符, 可视区域70 x 38mm, I2C,SPI(4 线)接口
供应商型号: 1711685
供应商: 海外现货
标准整包数: 300
GPEG LCD显示器件 KS008A4B

KS008A4B概述

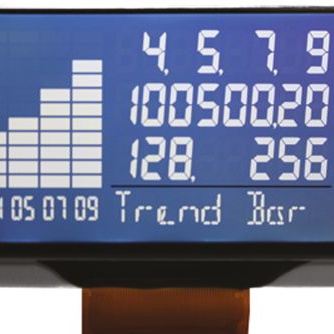

    GPEG International Ltd KickStart™ KS008A4 4-Line Big Digit/Trend Display

    1. 产品简介


    KickStart™ KS008A4是一款单段式显示器,主要由1/8分频驱动的KickStart™ KS480控制器驱动。这款LCD显示器主要用于快速原型开发,适用于产品开发过程中,提供详细的显示功能。其特点在于可以展示数字(最多7和16段字符)、条形图和图标等多种显示模式。它广泛应用于各类工业和消费电子产品中,如测量仪器、控制面板和便携式设备。

    2. 技术参数


    - 显示屏模式: FSTN/正极/半透射型
    - 背光: 白色LED,亮度为500cd/m²
    - 显示格式: 数字显示,支持7段和16段字符、条形图和图标
    - IC驱动: KickStart™ KS480
    - 输入接口: I²C, SPI (4线)
    - 驱动方式: 1/8分频,1/4偏置
    - 视窗方向: 6点时钟
    - 尺寸规格: 长度75mm,宽度50mm,高度4.8mm
    - 显示区域: 69.94mm × 37.72mm
    - 工作温度范围: -20°C ~ +70°C
    - 存储温度范围: -30°C ~ +80°C
    - 重量: 28g

    3. 产品特点和优势


    - 高分辨率显示: 支持多种显示模式,包括数字、条形图和图标。
    - 多种驱动方式: 兼容I²C和SPI接口,提供灵活的系统集成选项。
    - 宽广的工作温度范围: 适应各种环境条件,确保在不同场合下稳定运行。
    - 低功耗设计: SLEEP和DEEPSLEEP模式有效延长电池寿命。
    - 高可靠性: 经过严格测试,满足行业标准要求。

    4. 应用案例和使用建议


    - 应用场景: 主要用于工业控制面板、仪表板、测量仪器、医疗设备等领域。
    - 使用建议: 在使用过程中,需确保供电电压符合要求,避免直接电流驱动以防止电解反应导致的显示失效。同时,建议在低温环境中适当延长响应时间以确保正常显示效果。

    5. 兼容性和支持


    - 兼容性: 支持I²C和SPI两种接口,易于与其他电子元器件集成。
    - 厂商支持: 提供全面的技术文档和支持服务,用户可通过官方网站获取详细的产品资料和技术支持。

    6. 常见问题与解决方案


    - Q1: 显示不清晰?
    - A: 检查驱动电压是否在推荐范围内。
    - Q2: 背光不亮?
    - A: 确认背光电源连接正常且LED驱动电压符合要求。
    - Q3: 显示内容乱码?
    - A: 检查通讯接口配置,确保数据传输无误。

    7. 总结和推荐


    综上所述,KickStart™ KS008A4是一款功能强大、稳定性高、兼容性强的单段式显示器,适用于多种复杂的应用场景。它不仅具备高性能、高可靠性,而且易于使用和维护。强烈推荐给需要高性能、高可靠性的工业和消费电子产品制造商。
    希望以上内容对您有所帮助。如果您有任何其他需求或疑问,请随时告知。

KS008A4B参数

参数
字符宽度 3.3mm,3.8mm
接口方式 I2C,SPI
显示宽度 70mm
显示高度 69.94mm
显示颜色 -
触碰模式 -
显示类型 字母数字
控制器类型 -
字符高度 4.1mm,5.8mm,7.5mm
分辨率(pixels) -
显示模式 -
显示尺寸 -
视角 -
背光颜色 LED,白色
长*宽*高 76.5mm*6.3mm*6.3mm

KS008A4B数据手册

厂牌 PDF简要描述 下载
GPEG LCD显示器件 GPEG KS008A4B KS008A4B数据手册

KS008A4B封装设计

查看详情并下载
Symbol
Footprint
3D Model
