CTD2X4005AXXX

产品分类:
厂牌: CARLO GAVAZZI
产品描述:
供应商型号: ET-4284984
供应商: 海外现货
标准整包数: 1
CARLO GAVAZZI  CTD2X4005AXXX

CTD2X4005AXXX概述

    电子元器件技术手册:CTD-2X电流互感器

    产品简介

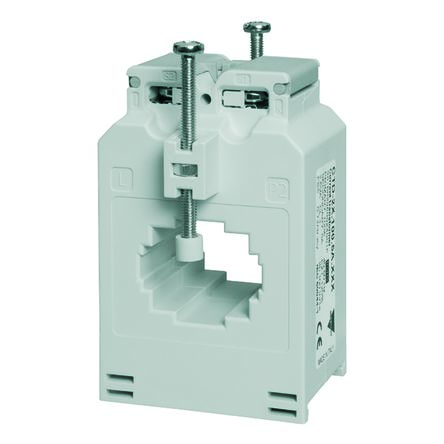

    CTD-2X是一款基于母排型的电流互感器,主要用于电流测量和保护应用。它支持的初级电流范围为40A至600A,适用于各种电力系统中。此型号还配备了DIN导轨安装底座和面板安装设施,方便在工业环境中进行安装和布线。

    技术参数


    - 初级电流: 40A至600A
    - 次级电流: 1A 或 5A
    - 最大系统电压: 0.72kV
    - 绝缘等级: 3kV/1min (50Hz)
    - 绝缘类别: E类 (最高75°C)
    - 短时电流额定值: Ith = 100In / 1s; Idyn = 2.5Ith
    - 扩展电流额定值: 120%
    - 安全系数 (FS): ≤ 5 (精度等级: 0.5, 1, 3)
    - 工作频率: 45至65Hz
    - 防护等级: IP00, IP20 (带密封终端盖)
    - 连接方式: 螺钉型连接
    - 电缆截面积: 1.5至6mm²
    - 螺钉紧固扭矩: 终端螺钉: 1至2Nm; 电缆/母排固定螺钉: 0.3Nm
    - 重量: 350至500克
    - 标准: EN61869-2
    - 认证: CE, cULus, CSA
    - 认证材料: ABS自熄灭 (UL 94 V-0)

    产品特点和优势


    CTD-2X电流互感器的主要特点是其易于安装和使用。通过集成的DIN导轨安装底座和可拆卸的面板固定夹,安装过程非常简单且快捷。此外,独特的双螺钉终端设计(最多支持8根电线连接)确保了可靠的电气连接。它还具备高绝缘等级和优异的短时电流耐受能力,使其能够在极端条件下稳定工作。

    应用案例和使用建议


    CTD-2X电流互感器广泛应用于各类电力系统中,如工厂、数据中心、大型建筑等。在使用过程中,建议注意以下几点:
    - 确保接线符合规定的电缆截面积要求,以避免电气故障。
    - 在安装前检查所有部件是否完整无损,并正确调整螺钉紧固扭矩,防止过紧或过松造成损坏。
    - 定期检查和维护,特别是密封盖部分,以确保其防护等级。

    兼容性和支持


    CTD-2X电流互感器设计兼容多种安装方式,包括DIN导轨和面板安装。制造商提供了一系列的标准配件和可选配件,如额外的安装套件和塑料固定帽。此外,厂家还提供了详细的技术文档和支持服务,以便用户更好地了解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 初级电流超过额定值 | 检查负载情况,必要时更换为更高额定值的互感器。 |
    | 密封盖破损 | 更换新的密封盖,确保良好的防护效果。 |
    | 连接不稳定 | 紧固所有连接螺钉,并重新检查扭矩设置。 |

    总结和推荐


    综上所述,CTD-2X电流互感器以其高效、可靠和易于安装的特点,在工业应用中具有显著优势。它的多种安装选项和丰富的配件选择,使得其在各种复杂环境下都能表现出色。因此,我强烈推荐CTD-2X作为当前市场上一款高性能的电流互感器选择。

CTD2X4005AXXX厂商介绍

Carlo Gavazzi是一家意大利公司,专注于工业自动化和控制领域的产品制造和解决方案提供。公司主营产品包括:

1. 传感器:包括光电传感器、接近传感器、超声波传感器等,广泛应用于机械手、自动化生产线等场合。
2. 继电器:包括固态继电器、过载继电器等,用于电路控制和保护。
3. 计时器和计数器:用于时间控制和计数功能。
4. 测量和监控设备:如电流表、电压表、功率表等,用于电力系统和设备的监测。
5. 通信接口:包括以太网模块、串行通信模块等,用于设备间的通信。

Carlo Gavazzi的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品技术领先。
2. 质量可靠:产品经过严格测试,质量稳定可靠。
3. 应用广泛:产品广泛应用于工业自动化、电力、交通等多个领域。
4. 服务完善:提供售前咨询、售后技术支持等全方位服务。

CTD2X4005AXXX数据手册

厂牌 PDF简要描述 下载
CARLO GAVAZZI CARLO GAVAZZI CTD2X4005AXXX CTD2X4005AXXX数据手册
