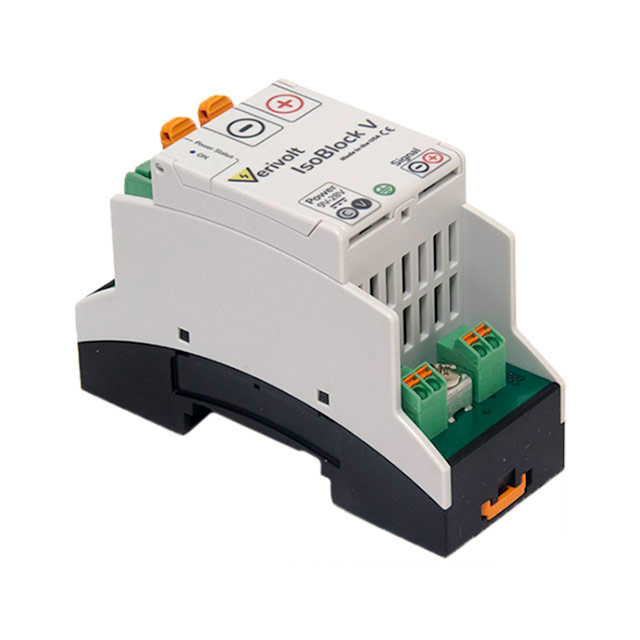

ISOBLOCK V-1C (1500V 5V)

产品分类:
厂牌: VERIVOLT
产品描述:
供应商型号: SG-ISOBLOCK V-1C (1500V 5V)
供应商: 期货订购
标准整包数: 1
VERIVOLT  ISOBLOCK V-1C (1500V 5V)

ISOBLOCK V-1C (1500V 5V)概述

    IsoBlock V-1c 技术手册解析

    1. 产品简介


    IsoBlock V-1c 是一款专门设计用于工业环境下的高精度隔离差分电压测量模块。它能够提供高达1500V的电压隔离,适用于需要高精度信号传输和强隔离能力的应用场景。这款传感器主要用于将高电压转化为适合数据采集系统处理的低电压信号,具有高可靠性及广泛应用潜力。

    2. 技术参数


    - 测量范围: 50V至1500V
    - 带宽(-3dB点): 1MHz
    - 增益(以10V标准输出电压为例): 5到150倍
    - 输入动态范围: 50V到1500V
    - 通道数量: 单通道,可扩展至4通道或8通道
    - 电气精度: ±0.2%(定制可达到±0.1%)
    - 最大总相位偏移(60Hz时): 小于0.05°
    - 最大输入延迟(120kHz版本): 小于2.8μs
    - 初级侧到次级侧隔离电压: 大于±1500V
    - 耐受共模浪涌电压: ±5000V
    - 耐受差模浪涌电压: ±2500V
    - 电源电压: 8V至28V
    - 输出类型: 差分对
    - 输出偏移电压(相对于输出): 2σ小于±500µV(典型值),4σ小于±1mV(限值)
    - 差分输入阻抗: 大于10MΩ
    - 绝缘阻抗: 大于10GΩ || 2pF
    - 输出阻抗: 100Ω
    - 工作温度: -25°C至70°C
    - 存储温度: -40°C至80°C

    3. 产品特点和优势


    - 高隔离度: 能够承受高达1500V的隔离电压,适合需要高隔离度的应用。
    - 高精度测量: 最大精度可达±0.2%,适合需要高精度测量的应用场合。
    - 灵活配置: 支持多通道扩展,可以根据具体需求选择1通道、4通道或8通道配置。
    - 低功耗: 设计考虑了低功耗需求,适用于节能型应用。
    - 高可靠性: 经过严格测试,包括5秒的1800V放电测试,确保长时间稳定运行。

    4. 应用案例和使用建议


    - 应用场景: 工业自动化、电力系统监控、电网监测等领域。
    - 使用建议: 在安装前请仔细检查电源电压是否符合要求,确保正确连接所有端口。在使用过程中,建议定期检查传感器状态,以确保长期稳定的性能表现。

    5. 兼容性和支持


    - 兼容性: 与多种数据采集系统兼容,可通过弹簧笼式接头连接。
    - 支持: 厂商提供全面的技术支持和服务,确保用户能够得到及时有效的帮助。

    6. 常见问题与解决方案


    - 问题: 输出信号不稳定。
    - 解决办法: 检查电源电压是否符合要求,确认所有连接点无松动现象。
    - 问题: 隔离效果不佳。
    - 解决办法: 检查输入信号是否超过传感器的最大量程,必要时可调整输入信号。

    7. 总结和推荐


    综上所述,IsoBlock V-1c是一款性能卓越的高精度隔离差分电压测量模块,特别适用于需要高隔离度和高精度测量的应用场合。其强大的功能和灵活的配置使其在市场上具备很强的竞争力。强烈推荐使用本产品,尤其是对于需要精确测量高压信号的工业自动化和电力系统应用。
    本文通过对IsoBlock V-1c技术手册的详细解析,全面介绍了该产品的技术参数、优势及应用实例,旨在为用户提供详尽的信息参考。

ISOBLOCK V-1C (1500V 5V)参数

参数
安装方式 DIN导轨安装,弹簧安装
零件状态 在售
包装方式 盒装

ISOBLOCK V-1C (1500V 5V)厂商介绍

Verivolt是一家致力于研发和生产高品质电源产品的公司,其产品广泛应用于工业自动化、通信、医疗设备、电力系统等多个领域。主营产品包括:

1. 开关电源:提供稳定可靠的电力供应,适用于需要高效率和高可靠性的场合。
2. 线性电源:以其低噪声和高稳定性特点,适合对电源质量要求较高的应用。
3. 电源适配器:为各种电子设备提供便捷的电源解决方案。
4. 电源模块:模块化设计,便于集成和定制,适用于空间受限的场合。

Verivolt的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,确保产品技术领先。
- 质量控制:严格的质量管理体系,确保每一件产品都符合高标准。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球服务网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和支持。

ISOBLOCK V-1C (1500V 5V)数据手册

厂牌 PDF简要描述 下载
VERIVOLT VERIVOLT ISOBLOCK V-1C (1500V 5V) ISOBLOCK V-1C (1500V 5V)数据手册
