ENTUBE DE-HB (750V 1V DIFFSC)

产品分类:
厂牌: VERIVOLT
产品描述:
供应商型号: SG-ENTUBE DE-HB (750V 1V DIFFSC)
供应商: 期货订购
标准整包数: 1

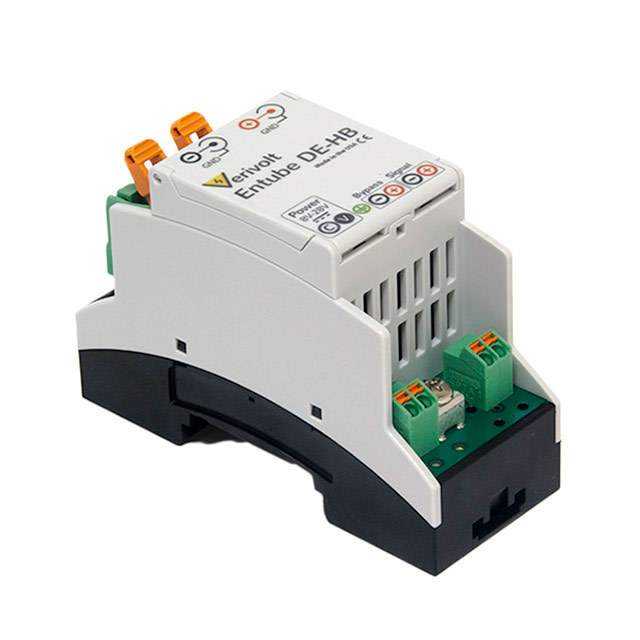

VERIVOLT  ENTUBE DE-HB (750V 1V DIFFSC)

ENTUBE DE-HB (750V 1V DIFFSC)概述


    产品简介


    Entube-DE-HB 系列电压传感器是专为工业和研究环境中的快速高压信号测量而设计的。该系列传感器输出的是两输入端之间电压差的线性缩放版本。这一输出可以被计算机基测量系统处理。Entube-DE-HB 系列覆盖多个输入动态范围(±100V、±200V、±300V、±400V、±500V、±750V、±1000V 和 ±1500V),具有 20 MHz 的带宽和 0.2% 的准确度。此外,该系列还可以配置为单端输出或差分对输出。

    技术参数


    - 动态范围:±100V, ±200V, ±300V, ±400V, ±500V, ±750V, ±1000V, ±1500V
    - 带宽:20 MHz
    - 集成传感器噪声:< 380 μV (±100V), < 290 μV (±200V), < 350 μV (±300V, ±400V, ±500V), < 370 μV (±750V), < 650 μV (±1000V), < 700 μV (±1500V)
    - 增益:10 (±100V), 20 (±200V), 30 (±300V), 40 (±400V), 50 (±500V), 75 (±750V), 100 (±1000V), 150 (±1500V)
    - 输入阻抗:2 MΩ || 1 pF (±100V), 5 MΩ || 1 pF (±200V), 10 MΩ || 1 pF (±300V), 20 MΩ || 1 pF (±400V), 40 MΩ || 1 pF (±500V)
    - 电气精度:±0.2%
    - 最大总相移(60 Hz):< 0.001°
    - 最大输入延迟:< 20 ns
    - 耐受共模浪涌电压:4x 输入范围(0.1 s)
    - 耐受差模浪涌电压:5x 输入范围(0.1 s)
    - 电源电压:8V 到 28V
    - 输出类型:单端或差分对
    - 输出阻抗:50Ω(-S),100Ω(-D)
    - 环境温度:操作温度 – 0°C 至 70°C,存储温度 – 65°C 至 90°C

    产品特点和优势


    Entube-DE-HB 系列具有多种输入动态范围和高精度的特性,非常适合于需要高速、高精度测量的应用场景。其高达 20 MHz 的带宽和 ±0.2% 的准确度确保了信号的精确捕捉和处理。另外,其支持单端输出和差分对输出,可以满足不同应用场景的需求。

    应用案例和使用建议


    Entube-DE-HB 系列常用于工业自动化和科学研究中,如电力系统监测、电力转换器测试等。例如,在电力系统监测中,该传感器可以实时监测电力系统的高压信号,确保系统的稳定运行。
    使用建议:
    - 在连接传感器时,务必使用标准扭绞线以提高信号的抗干扰能力。
    - 如果信号反射是一个考虑因素,则尽量将传感器放置在高压信号源附近,并使用适当的电缆和负载终端。
    - 对于 BNC 输入的数字化仪,使用 50Ω 同轴电缆和 50Ω 终端负载;对于差分输入的数字化仪,则使用 100Ω 扭绞线和 100Ω 终端负载。

    兼容性和支持


    Entube-DE-HB 系列传感器支持多种类型的输入和输出接口,可以轻松与其他电子元器件或设备进行集成。制造商提供了详细的安装和使用指南,并提供一定的技术支持和售后服务,以确保用户能够高效、安全地使用该产品。

    常见问题与解决方案


    常见问题1:如何正确接地?
    解决方案:将传感器的地通过一根导线连接到位于两个弹簧连接器旁的支架上。
    常见问题2:如何连接电源?
    解决方案:任何 8V 到 28V 的外部电源都可以用来供电。
    常见问题3:如何处理信号反射?
    解决方案:将传感器尽可能靠近高压信号源,并使用适当的电缆和负载终端。

    总结和推荐


    Entube-DE-HB 系列是一款高性能、高精度的电压传感器,适合需要快速、高精度测量的应用场合。它具备宽广的动态范围和高带宽,以及卓越的电气和机械特性,使其在市场上具有很高的竞争力。总体而言,这款传感器不仅可靠且易于使用,非常值得推荐给需要高压信号测量的专业用户。

ENTUBE DE-HB (750V 1V DIFFSC)参数

参数
安装方式 DIN导轨安装,弹簧安装
应用等级 商业级
零件状态 在售
包装方式 盒装

ENTUBE DE-HB (750V 1V DIFFSC)厂商介绍

Verivolt是一家致力于研发和生产高品质电源产品的公司,其产品广泛应用于工业自动化、通信、医疗设备、电力系统等多个领域。主营产品包括:

1. 开关电源:提供稳定可靠的电力供应,适用于需要高效率和高可靠性的场合。
2. 线性电源:以其低噪声和高稳定性特点,适合对电源质量要求较高的应用。
3. 电源适配器:为各种电子设备提供便捷的电源解决方案。
4. 电源模块:模块化设计,便于集成和定制,适用于空间受限的场合。

Verivolt的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,确保产品技术领先。
- 质量控制:严格的质量管理体系,确保每一件产品都符合高标准。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球服务网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和支持。

ENTUBE DE-HB (750V 1V DIFFSC)数据手册

厂牌 PDF简要描述 下载
VERIVOLT VERIVOLT ENTUBE DE-HB (750V 1V DIFFSC) ENTUBE DE-HB (750V 1V DIFFSC)数据手册

ENTUBE DE-HB (750V 1V DIFFSC)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4249
10+ ¥ 4079
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
