ENTUBE TE (200V 5V)

产品分类:
厂牌: VERIVOLT
产品描述:
供应商型号: SG-ENTUBE TE (200V 5V)
供应商: 期货订购
标准整包数: 1
VERIVOLT  ENTUBE TE (200V 5V)

ENTUBE TE (200V 5V)概述

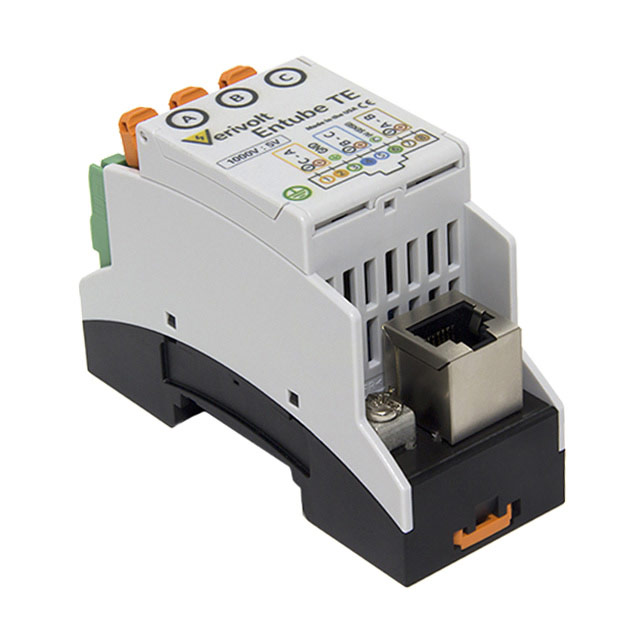

    Entube-TE 系列三相电压传感器技术手册

    1. 产品简介


    Entube-TE系列是一款专为高精度三相电压测量设计的紧凑型传感器,其适用于需要精确测量三相系统的各种场合,如电力系统监控、工业自动化等领域。此系列产品涵盖了电压范围从±100V到±1000V,能够实现高达85kHz的带宽及0.2%的测量精度。

    2. 技术参数


    - 电压范围:±100V, ±200V, ±300V, ±400V, ±500V, ±750V, ±1000V
    - 带宽(-3dB点):1000V为85kHz,750V为50kHz,500V为25kHz
    - 输入阻抗:> 1 MΩ
    - 输出阻抗:1000V为15kΩ
    - 准确度:±0.2%
    - 最大总相移(60Hz):< 0.05°
    - 共模抑制比:±2000V
    - 耐受差模浪涌电压:±1000V
    - 机械安装方式:DIN轨安装
    - 电源电压:无需外部电源
    - 信号类型:单端信号
    - 输出电压范围:±10V, ±5V
    - 环境温度范围:工作温度-25°C至70°C,存储温度-40°C至80°C

    3. 产品特点和优势


    - 多功能集成:一个Entube-TE即可替代三个单独的传感器,减少布线复杂度,同时提高通道密度。
    - 紧凑设计:尺寸仅为1.4英寸x1.4英寸x4.5英寸,重量仅198克,适合空间受限的应用环境。
    - 高精度测量:提供±0.2%的测量精度,在电力监控、工业自动化等行业中具有重要的应用价值。
    - 易于安装:采用标准RJ45以太网接口,简化安装过程。
    - 安全防护:具备±2000V的共模抑制能力,能够在严苛的电气环境下保持稳定运行。

    4. 应用案例和使用建议


    Entube-TE广泛应用于电力系统监控、工业自动化、新能源发电等多个领域。例如,在电力系统中,它可以用于监测高压输电线路的状态,确保电网的安全稳定运行;在工业自动化领域,则可用于实时监控电机、发电机等设备的工作状态。
    使用建议:
    - 在连接Entube-TE时,建议使用屏蔽STP(屏蔽双绞线)电缆,以避免信号干扰。
    - 将信号源和数据采集系统之间的距离控制在100米以内,以保证信号质量。
    - 为了达到最佳测量效果,建议选择合适的输入配置(Delta或Wye),并根据具体需求调整传感器的增益设置。

    5. 兼容性和支持


    - 兼容性:Entube-TE与大多数计算机测量平台兼容,可轻松集成到现有的系统中。
    - 技术支持:制造商提供详尽的技术文档和支持服务,帮助用户解决使用过程中可能遇到的各种问题。

    6. 常见问题与解决方案


    - Q: 如何判断Entube-TE是否正常工作?
    A: 检查其输出信号是否符合预期范围,若发现异常,可通过调整传感器的增益设置或更换电缆来解决问题。

    - Q: 如何避免信号干扰?
    A: 使用屏蔽双绞线电缆,并确保接地良好。避免将信号线与强磁场或大电流导体并行铺设。

    7. 总结和推荐


    综上所述,Entube-TE系列三相电压传感器凭借其高精度、高可靠性和简便易用的特点,在多个行业有着广泛的应用前景。对于需要精确测量三相电压的应用场景而言,它无疑是一个理想的选择。因此,我们强烈推荐使用Entube-TE系列三相电压传感器。

ENTUBE TE (200V 5V)参数

参数
安装方式 DIN导轨安装,弹簧安装
零件状态 在售
包装方式 盒装

ENTUBE TE (200V 5V)厂商介绍

Verivolt是一家致力于研发和生产高品质电源产品的公司,其产品广泛应用于工业自动化、通信、医疗设备、电力系统等多个领域。主营产品包括:

1. 开关电源:提供稳定可靠的电力供应,适用于需要高效率和高可靠性的场合。
2. 线性电源:以其低噪声和高稳定性特点,适合对电源质量要求较高的应用。
3. 电源适配器:为各种电子设备提供便捷的电源解决方案。
4. 电源模块:模块化设计,便于集成和定制,适用于空间受限的场合。

Verivolt的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,确保产品技术领先。
- 质量控制:严格的质量管理体系,确保每一件产品都符合高标准。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球服务网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和支持。

ENTUBE TE (200V 5V)数据手册

厂牌 PDF简要描述 下载
VERIVOLT VERIVOLT ENTUBE TE (200V 5V) ENTUBE TE (200V 5V)数据手册

ENTUBE TE (200V 5V)封装设计

查看详情并下载
Symbol
Footprint
3D Model
