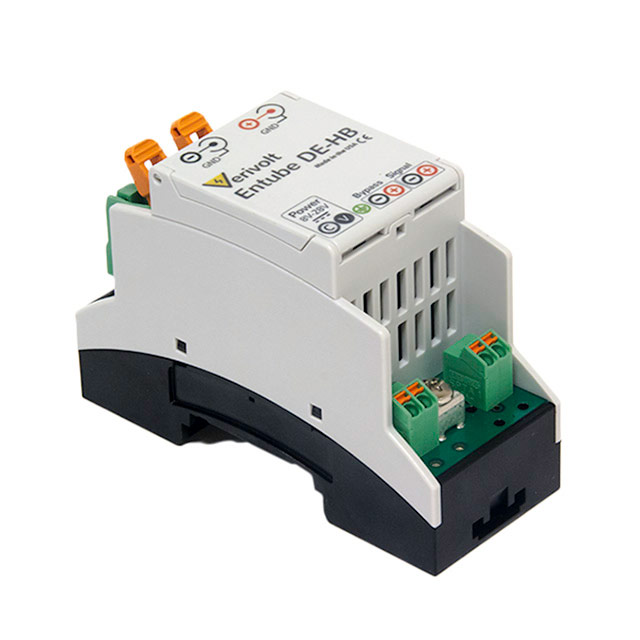

ENTUBE DE-HB (750V 5V DIFFSC)

产品分类:
厂牌: VERIVOLT
产品描述:
供应商型号: SG-ENTUBE DE-HB (750V 5V DIFFSC)
供应商: 期货订购
标准整包数: 1
VERIVOLT  ENTUBE DE-HB (750V 5V DIFFSC)

ENTUBE DE-HB (750V 5V DIFFSC)概述


    产品简介


    Entube-DE-HB系列高压信号测量传感器旨在满足工业和研究环境中对快速高电压信号进行精确测量的需求。这款传感器将输入端两终端之间的电压差线性缩小,并输出到计算机系统中进行进一步处理。Entube-DE-HB系列涵盖多个输入动态范围(±100V至±1500V),具有20MHz的带宽和0.2%的准确度。此外,该系列传感器还可以根据需求选择单端或差分对输出。

    技术参数


    - 动态范围:±100V、±200V、±300V、±400V、±500V、±750V、±1000V、±1500V
    - 带宽(-3dB点):20MHz
    - 集成传感器噪声(参考输出):±100V<380μV,±200V<290μV,±300V<350μV,±400V<350μV,±500V<350μV,±750V<370μV,±1000V<650μV,±1500V<700μV
    - 增益(使用10V标准输出电压):10、20、30、40、50、75、100、150
    - 输入阻抗:2MΩ || 1pF、5MΩ || 1pF、10MΩ || 1pF、20MΩ || 1pF、40MΩ || 1pF
    - 电气精度:±0.2%
    - 最大总相位偏移(60Hz时):<0.001°
    - 最大输入延迟:<20ns
    - 承受共模冲击电压:4倍输入范围,持续0.1秒
    - 承受差分模式冲击电压:5倍输入范围,持续0.1秒
    - 电源电压:8V至28V
    - 输出类型:单端或差分对
    - 输出阻抗:50Ω(单端),100Ω(差分)
    - 环境温度范围:工作温度-0°C至70°C,存储温度-65°C至90°C

    产品特点和优势


    - 高精度测量:高达0.2%的准确性确保了测量结果的可靠性。
    - 宽泛的动态范围:支持从±100V到±1500V的不同动态范围,适用于多种应用场景。
    - 广泛的适用性:可选单端或差分对输出,满足不同的应用需求。
    - 优异的电气特性:高输入阻抗、低噪声和最小相位偏移确保了信号的完整性和准确性。
    - 可靠的工作环境:可在广泛的温度范围内稳定运行,且具有强大的电压冲击保护能力。

    应用案例和使用建议


    应用案例:该传感器适用于需要高速、高精度测量的工业环境,如电力系统、测试仪器等。在高压电能传输和转换过程中,它能够提供稳定的电压监测。
    使用建议:在安装和连接时,应尽量减少信号路径上的反射,这可以通过合理布局传感器位置并使用适当的电缆和负载来实现。例如,在使用具有BNC输入的数字化仪时,使用50Ω同轴电缆和50Ω终止负载;在使用具有差分输入的数字化仪时,则使用100Ω绞合线和100Ω终止负载。

    兼容性和支持


    该传感器具备良好的兼容性,可与其他主流的数据采集设备和电源适配器配合使用。厂商提供了详细的技术支持和服务,以帮助用户解决可能遇到的各种问题。

    常见问题与解决方案


    1. 问题:传感器输出电压异常。
    解决方法:检查传感器输入连接是否正确,确认输入电压是否在规定的范围内。
    2. 问题:传感器工作时噪声大。
    解决方法:确认传感器接地良好,检查输入信号线缆是否有干扰,必要时可以采用屏蔽线缆以降低噪声。
    3. 问题:传感器无法正常启动。
    解决方法:检查电源电压是否符合要求,确认所有连接均正确无误。

    总结和推荐


    综上所述,Entube-DE-HB系列传感器在高压信号测量领域表现优异,具备高精度、宽动态范围、良好的电气特性和可靠的环境适应性。该产品不仅在工业和科研领域有广泛的应用前景,而且由于其出色的性能和多功能性,非常值得推荐。用户可根据具体应用需求选择合适的型号,并注意正确的安装和使用方法以确保最佳效果。

ENTUBE DE-HB (750V 5V DIFFSC)参数

参数
安装方式 DIN导轨安装,弹簧安装
零件状态 在售
包装方式 盒装

ENTUBE DE-HB (750V 5V DIFFSC)厂商介绍

Verivolt是一家致力于研发和生产高品质电源产品的公司,其产品广泛应用于工业自动化、通信、医疗设备、电力系统等多个领域。主营产品包括:

1. 开关电源:提供稳定可靠的电力供应,适用于需要高效率和高可靠性的场合。
2. 线性电源:以其低噪声和高稳定性特点,适合对电源质量要求较高的应用。
3. 电源适配器:为各种电子设备提供便捷的电源解决方案。
4. 电源模块:模块化设计,便于集成和定制,适用于空间受限的场合。

Verivolt的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,确保产品技术领先。
- 质量控制:严格的质量管理体系,确保每一件产品都符合高标准。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球服务网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和支持。

ENTUBE DE-HB (750V 5V DIFFSC)数据手册

厂牌 PDF简要描述 下载
VERIVOLT VERIVOLT ENTUBE DE-HB (750V 5V DIFFSC) ENTUBE DE-HB (750V 5V DIFFSC)数据手册

ENTUBE DE-HB (750V 5V DIFFSC)封装设计

查看详情并下载
Symbol
Footprint
3D Model
