FFC3B11-30-T

产品分类:
产品描述:
供应商型号: JY-FFC3B11-30-T
供应商: 云汉优选
标准整包数: 1
GLOBAL CONNECTOR TECHNOLOGY  FFC3B11-30-T

FFC3B11-30-T概述

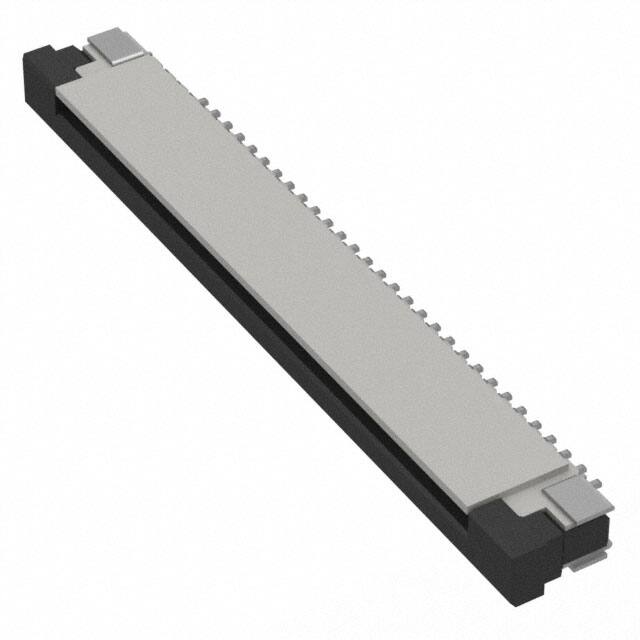

    FFC3B11 FPC 1.0mm Pitch, Side Entry, Top Contact, SMT, Height=2.5mm, Slide Type 技术手册

    产品简介


    FFC3B11是一款适用于柔性扁平电缆(FFC)和柔性印刷电路板(FPC)连接的SMT型顶部接触滑动式连接器。该连接器采用侧向插入方式,具有高可靠性及良好的电气性能,广泛应用于消费电子、通信设备、工业控制等多个领域。其独特的设计使其能够在紧凑的空间内实现高效的数据传输,确保设备的稳定运行。

    技术参数


    - 产品尺寸:详细尺寸见附表
    - 额定电压:最大50V AC/DC
    - 额定电流:最大0.4A AC/DC
    - 绝缘电阻:最小50MΩ
    - 接触电阻:最大40mΩ
    - 耐久性:20次循环
    - 操作温度范围:-25°C到+85°C
    - 焊接温度:峰值温度260°C(±5°C),持续时间5秒
    - 材料:
    - 外壳:阻燃热塑性塑料,UL 94V-0等级
    - 操作件:阻燃热塑性塑料,UL 94V-0等级
    - 接触件:磷青铜
    - 固定钉:黄铜
    - 电镀:
    - 接触件:根据订单规格选择
    - 固定钉:光亮锡镀层过镍

    产品特点和优势


    FFC3B11连接器的主要优势在于其高可靠性和出色的电气性能。其采用的磷青铜接触件提供了稳定的电气连接,而阻燃材料则保证了安全性和耐用性。独特的滑动式设计使其易于安装和维护,尤其适合于空间受限的应用环境。此外,该连接器的防水和防尘性能也使其在严苛环境中仍能保持稳定工作。

    应用案例和使用建议


    FFC3B11连接器广泛应用于智能手机、平板电脑、智能穿戴设备等消费电子产品中。例如,在某些便携式设备中,该连接器用于连接主板与显示器,实现高效的数据传输。使用时建议确保焊接工艺符合规范,以避免焊接不良导致的性能下降。此外,定期清洁和检查连接器也是保持其良好状态的重要措施。

    兼容性和支持


    FFC3B11连接器与其他标准柔性电缆和柔性电路板兼容,可用于多种电子设备。Global Connector Technology有限公司提供全面的技术支持和售后服务,包括样品请求和报价服务,以确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现焊点不均匀 | 确保焊接温度和时间符合规定,同时进行均匀的加热 |
    | 使用过程中连接不稳定 | 定期清洁和检查连接器,确保无尘和无湿 |
    | 连接器温度过高 | 检查工作环境温度,确保不超过额定工作温度 |

    总结和推荐


    总体而言,FFC3B11连接器以其卓越的电气性能、可靠性和稳定性,成为电子设备中不可或缺的组件。其适配性强,适用范围广,特别是在消费电子、通信设备和工业控制领域中表现出色。我们强烈推荐使用该产品,尤其是对空间要求严格的应用场合。
    通过详细的技术参数和全面的应用案例分析,可以看出FFC3B11是一款值得信赖的产品。无论是对于研发工程师还是最终用户,该产品都是一个理想的选择。

FFC3B11-30-T参数

参数
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FFC3B11-30-T厂商介绍

Global Connector Technology(GCT)是一家全球领先的连接器解决方案提供商,专注于为各种行业提供高性能的连接器产品。GCT的产品主要分为以下几类:

1. 高速连接器:用于高速数据传输,常见于数据中心、电信和高速网络设备。

2. 电源连接器:为电子设备提供稳定的电源连接,应用于工业自动化、汽车和消费电子。

3. 射频连接器:用于无线通信系统,如移动通信基站、**通信和**系统。

4. 光纤连接器:支持高速光信号传输,应用于光纤网络、医疗成像和*事通信。

5. 定制连接器:根据客户特定需求设计和制造的连接器,满足特定应用的定制化需求。

GCT的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 全球布局:在全球多个地区设有生产基地和销售网络,实现快速交付和本地化服务。

GCT致力于通过其高质量的连接器产品,帮助客户实现更高效、更可靠的连接解决方案。

FFC3B11-30-T数据手册

厂牌 PDF简要描述 下载
GLOBAL CONNECTOR TECHNOLOGY GLOBAL CONNECTOR TECHNOLOGY FFC3B11-30-T FFC3B11-30-T数据手册

FFC3B11-30-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
